详情描述

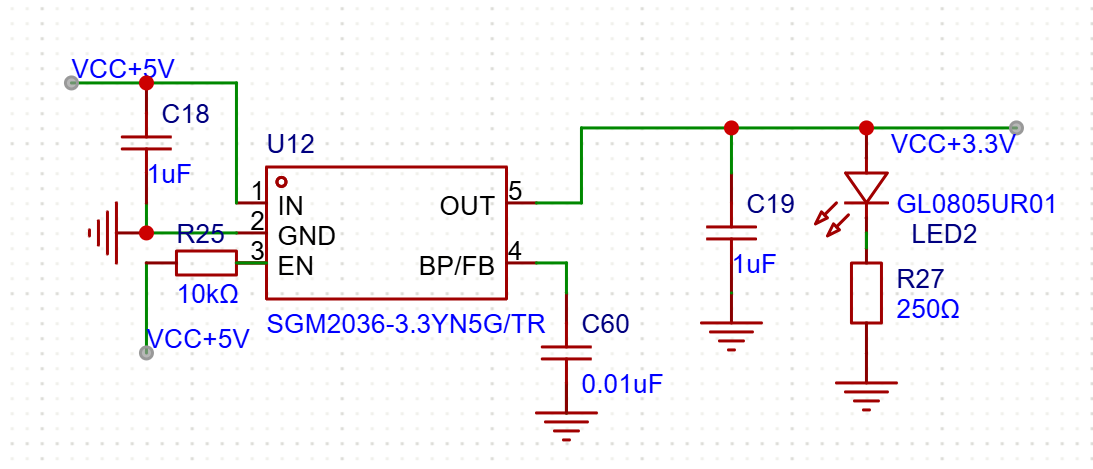

这是原理图，外围电路很简单，我也是按手册的推荐电路来的，为什么为提供5v的电源后输出的是3.8？
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
没招的懒羊羊 作者
2025-12-05 10:19:33 来自北京
回复
已解决：在将负载端加入一个0.2A的载，输出恢复正常，目前认为最有可能的原因是布局问题导致反馈引脚走线与地平面太近，导致漏电流过大，反馈引脚认为输出没有达到基准就会在实际已经到了3.3v后，继续输出，导致最终电压达到3.8V以平衡漏电流。
彩虹
2025-12-03 11:15:10 来自河南
回复
输入输出电容必须靠近芯片，要很近哦，且输入电容不可省略
没招的懒羊羊 作者
2025-12-03 11:31:57 来自北京
回复
感谢您的建议，输入输出电容离得已经非常近了，根据其他大佬的建议我确实是怀疑有倒灌的现象，根据后续电路也进行了逐一排查，基本确定了是那一段电路产生了影响，虽然我还没有搞清楚是什么原理会导致这个0.5v的升压。但我现在面临了一个新的问题——我已经将有问题上的电器元件全部拆除了，输出依然是3.8v，在我将后续电路从铜皮截断又可以恢复成3.3的正常电压。请问是我的电源布线有问题吗，我在网络上也没有找到类似的问题？
432109eE984W
2025-12-02 19:06:03 来自山西
回复
gnd接触不良吧？
刻BITTER
2025-12-02 15:11:42 来自陕西
回复
+3.3V 后面电路上倒灌
没招的懒羊羊 作者
2025-12-03 11:33:31 来自北京
回复
感谢大佬，根据您的建议，我对后续电路也进行了逐一排查，基本确定了是哪一段电路产生了影响，虽然我还没有搞清楚是什么原理会导致这个0.5v的升压。但我现在面临了一个新的问题——我已经将有问题上的电路的电器元件全部拆除了，输出依然是3.8v，但在我将后续电路从铜皮截断又可以恢复成3.3的正常电压。请问是我的电源布线有问题吗，我在网络上也没有找到类似的问题？
阿勇
2025-12-02 11:13:22 来自广东
回复
10K电阻换成1K试试
没招的懒羊羊 作者
2025-12-02 14:16:45 来自北京
回复
感谢您的建议，但是似乎效果不明显。尝试了1k的，也试了直接接到5v,但都输出3.8。然后我在其他电路板试着搭了一个一样的电路，又正常输出3.3了
没招的懒羊羊 作者
2025-12-02 14:17:19 来自北京
回复
真的不知道是哪里出问题了
阿勇
2025-12-02 17:29:20 来自广东
回复
楼上说的对，你这个3.8V不是2036产生的，应该是你后端其他电路造成的，你这电路图没有截完整吧？
没招的懒羊羊 作者
2025-12-03 11:34:22 来自北京
回复
感谢，后端确实是有其他的电路的，根据其他大佬的建议我确实是怀疑有倒灌的现象，根据后续电路也进行了逐一排查，基本确定了是那一段电路产生了影响，虽然我还没有搞清楚是什么原理会导致这个0.5v的升压。但我现在面临了一个新的问题——我已经将有问题上的电器元件全部拆除了，输出依然是3.8v，在我将后续电路从铜皮截断又可以恢复成3.3的正常电压。请问是我的电源布线有问题吗，我在网络上也没有找到类似的问题？
阿勇
2025-12-03 15:04:39 来自广东
回复
很有可能 截断恢复3.3V说明干扰不存在了 应该是后面的电路有问题
