详情描述

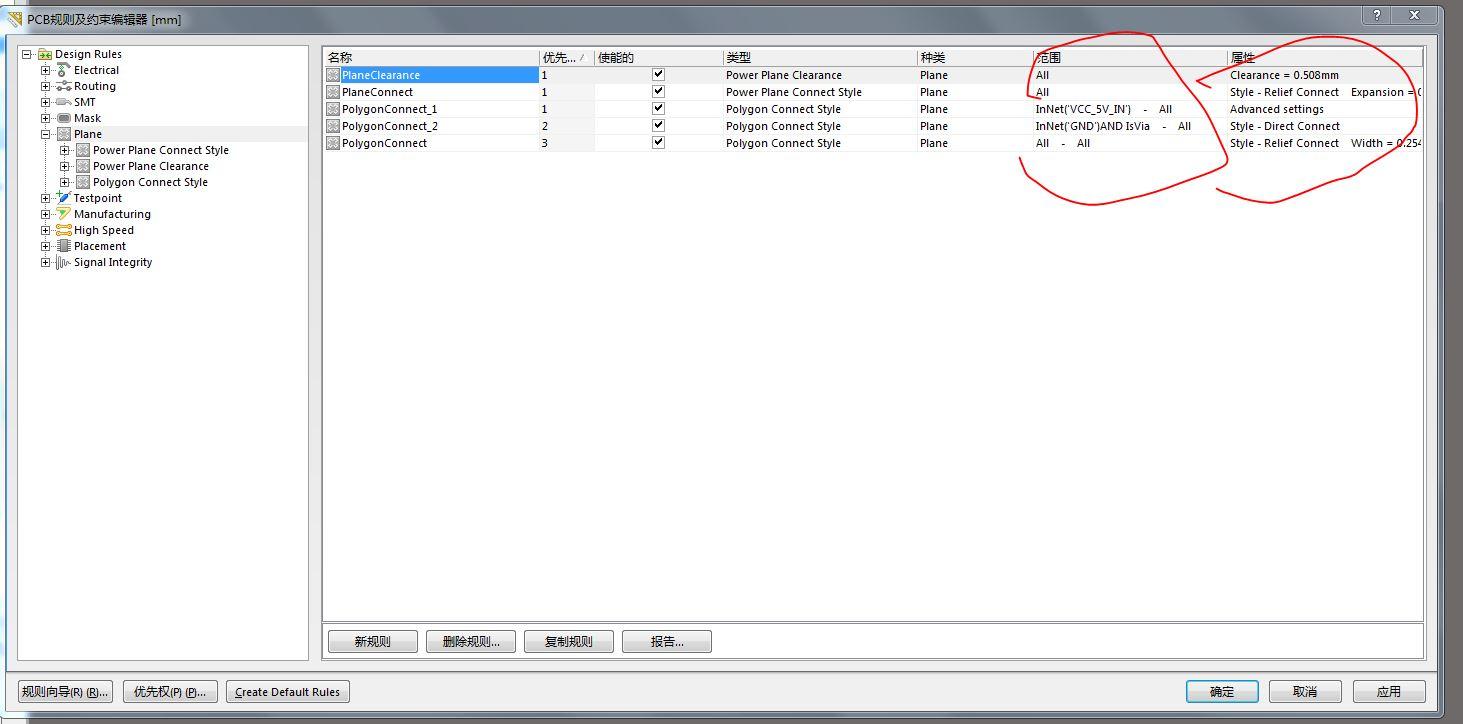

请问嘉立创的PCB设计中铺铜规则可以向Altium Designer那样对VIA，网络，器件这些分别设置吗？
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2025-12-03 15:24:51 来自广东
回复
V3版本支持了，V3客户端本月月中上线，到时可以体验下。
一切刚刚好 作者
2025-12-04 13:59:01 来自四川
回复
我说的铺铜规则不是间距的，是可不可以分别设置某个网络的via或者HOLE或者表贴器件铺铜是使用直连铺铜还是花焊盘铺铜的设置
嘉立创EDA王工
2025-12-04 14:03:22 来自广东
回复
可以的，对这个网络分配对应的铺铜规则即可
一切刚刚好 作者
2025-12-04 15:01:38 来自四川
回复
如果我要设置GND网络的VIA铺铜为直连，GND网络的HOLE和TOP面为散热焊盘铺铜也是可以实现的吗
嘉立创EDA小吴 官方
2025-12-04 16:17:00 来自广东
回复
只能是焊盘设置直连发散，过孔只有直连。规则管理里面设置。
嘉立创EDA王工
2025-12-04 18:14:23 来自广东
回复
可以的，我们考虑到过孔是只有直连的作用所以不能配置固定直连，而贴片焊盘和插件焊盘都可以分别设置连接方式
一切刚刚好 作者
2025-12-09 19:59:15 来自四川
回复
可以设置贴片焊盘的铺地是花焊盘，电源是直连吗？就是不同网络我想设置不同的铺铜连接方式
嘉立创EDA王工
2025-12-12 16:08:50 来自广东
回复
可以，你创建一个发散的铺铜规则，再创建一个直连的规则，然后给GND和PWR分配分配这两个规则
