测量结果如下：

1、整板没有大短路。

2、整流桥后的电容C17输出电压约43V。

3、OB2263的VCC电压15V左右，拆除R28后稳定在20V。FB反馈引脚4.6V。示波器没有检测到PWM输出。电流检测引脚电压0V。

4、变压器只有3、4脚有电压，都是43V。其它都是0V，上电后能听到嗡嗡响，不发热。

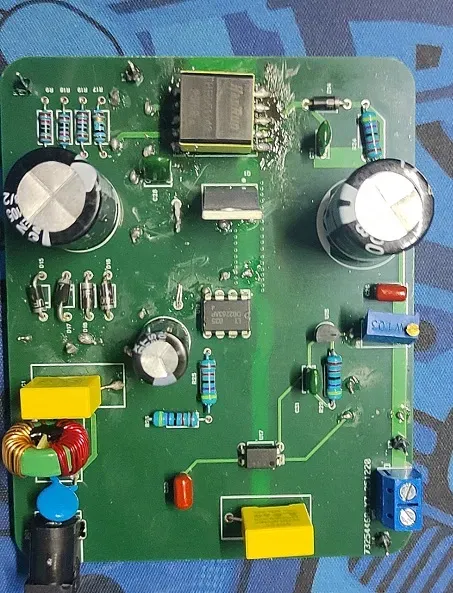

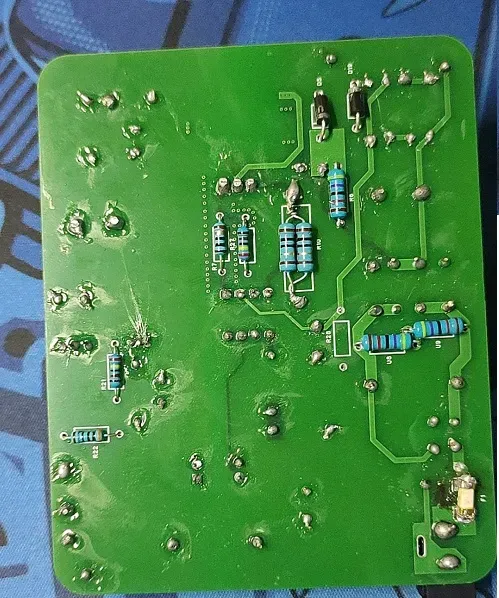

5、板子焊了两片，用的都是新元件，焊接变压器时是焊一个引脚就吹风散热，避免高温损坏，应该不是变压器损坏。

查阅变压器的规格书，工作频率要是250KHZ，但OB2263的输出只有65KHZ，是否是这个问题导致？我查阅其它的电路图，变压器的同名端分布也不太一样，和这个有关系吗？

工程链接：https://oshwhub.com/hhhh1939/you-wen-ti-de-fan-ji-dian-yuan

已尝试解决的方法及结果
更换了电流检测电阻，从1欧换为5欧，没改善。
开源硬件平台
全部评论 默认 最新
老电子开发
2025-12-30 20:09:42 来自广东
回复
把要求发到我邮箱里，我帮你设计一个？POWERZXY@126.COM
陈1234567 作者
2025-12-30 20:43:44 来自广西
回复
谢谢，不过这个是用来学习反激式原理的练手工程，不麻烦你重新设计了。
派大星
2025-12-29 17:47:35 来自北京
回复
工程不存在
陈1234567 作者
2025-12-30 20:42:39 来自广西
回复
https://pro.lceda.cn/editor#id=8902d40eafc74655b16711345e053bc0 试试这个能不能打开
派大星
2026-01-13 09:27:54 来自北京
回复
整流桥前面输入是多少V的电压呢？220V市电？另外你说变压器3 4脚有43V，MOS管有没有失效测过了吗
派大星
2026-01-13 09:37:27 来自北京
回复
就是我为什么会有疑问你的输入电压是不是220V的市电呢，是因为你这个变压器的比例是2:1，如果是120V直流，最大的占空比也就20%左右
陈1234567 作者
2026-01-22 21:37:54 来自广西
回复
30V左右的交流电，现在在练习阶段不敢接市电，先拿低压交流模拟。MOS管已经替换两个了，现象一样的
派大星
2026-01-26 16:13:43 来自北京
回复
方便把你的电源需求发给我吗，最小最大输入电压，输出电压输出电流这些
