详情描述

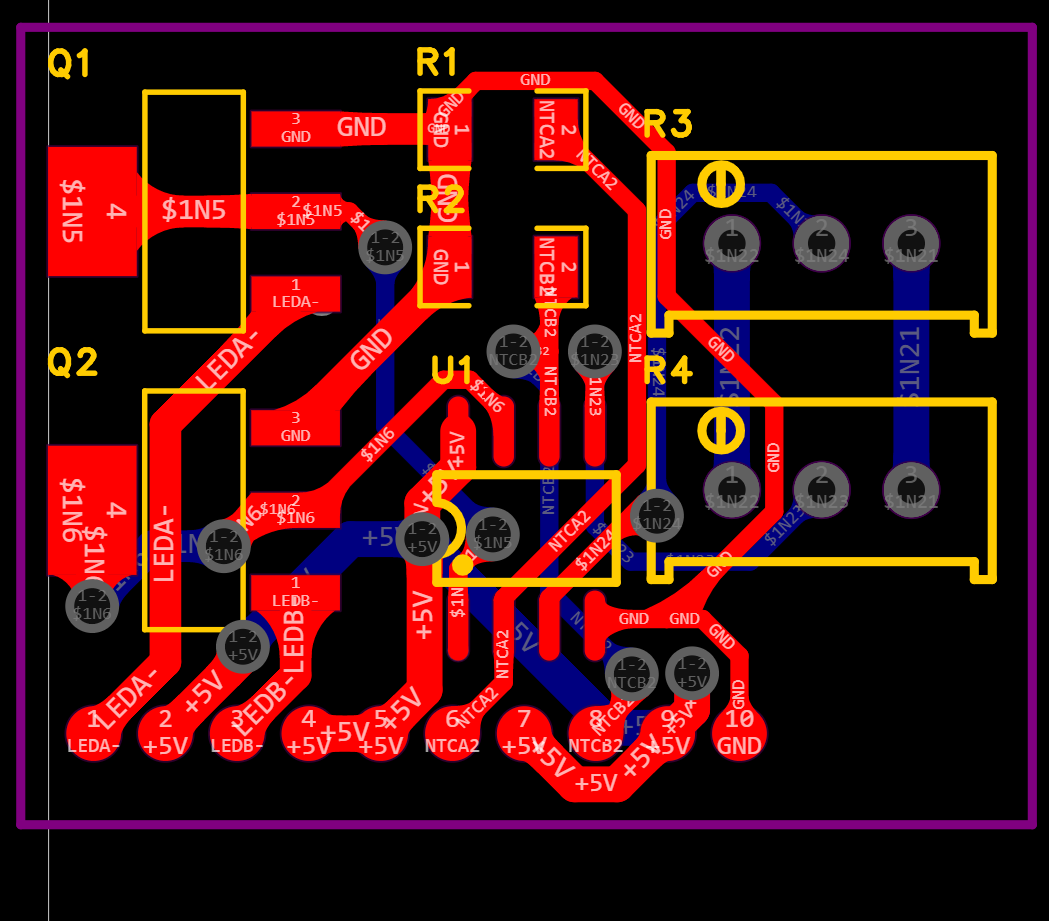

从左到右依次是led1-,led1+,led2-,led2+,ntca1,ntca2,ntcb1,ntcb2,5v,gnd

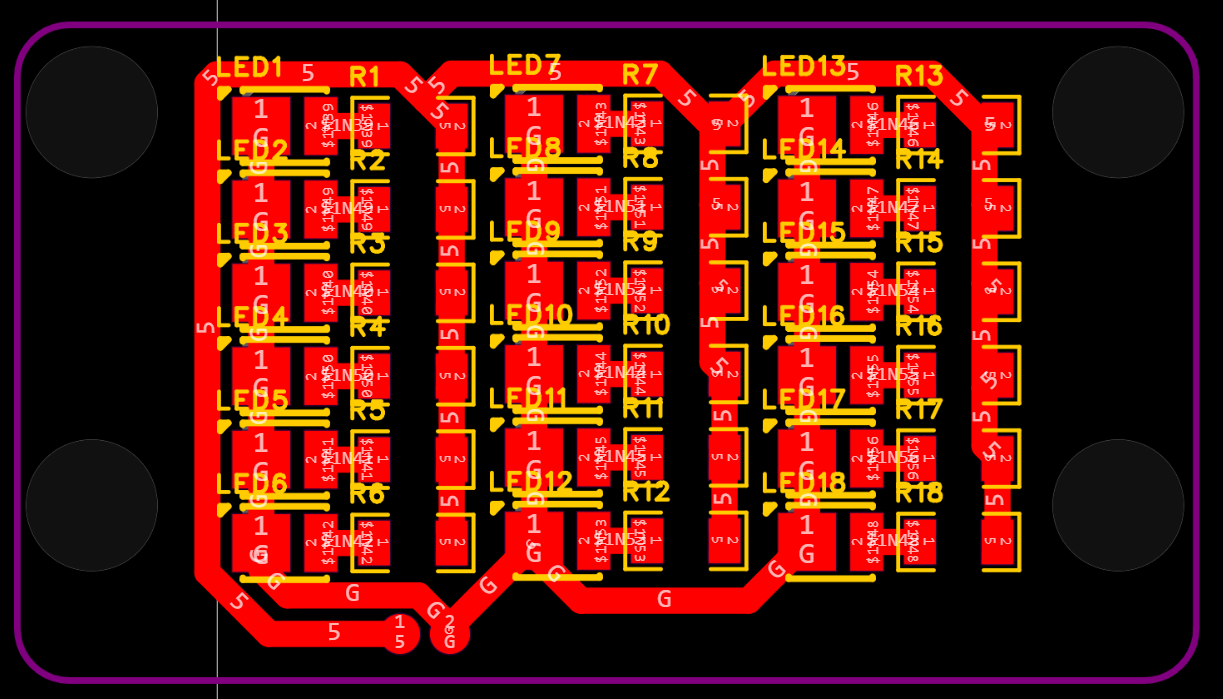

这是led灯板电路#DIY设计##嘉立创PCB#
已尝试解决的方法及结果
ed灯板发热严重，所以我设计了这个电路，由于不想试错，所以我来问。
#DIY设计#
#嘉立创PCB#
嘉立创PCB
全部评论 默认 最新
VIP888
2026-01-15 00:39:32 来自广东
回复
总体来说灯板的电路问题不大，匹配好电阻就行，然后控制板的GND线有点小了，那么多灯并一起电流会有点大，建议GND加大一点，特别是输入端，有条件的话可以适当的加两个电容。
电子小白10505275A 作者
2026-01-15 07:27:38 来自天津
回复
我测的是灯板大概是0.62安左右。然后两个灯板是交替的来的。[呲牙]
电子小白10505275A 作者
2026-01-15 12:06:02 来自天津
回复
灯板是以前打的，完全能用。就是不知道那个控制器能不能用[给力][给力]
电子小白10505275A 作者
2026-01-15 20:32:16 来自天津
回复
这两个板能用，电流还好
VIP888
2026-01-15 20:46:09 来自广东
回复
电阻30欧肯定烫啊，换个300欧左右的试试
VIP888
2026-01-15 21:00:35 来自广东
回复
你这个电流太大了，一共长18个灯，有600ma的电流，平均一个灯33ma，一般一个灯最好不要超过15-20ma，对于亮度没什么要求的话，10ma就好，也就是总电流在200ma左右，用公式算了得出差不多是180欧左右
电子小白10505275A 作者
2026-01-16 12:08:07 来自天津
回复
我说的是控制板,我按30欧设计是60mA,这个灯最大能90mA,问的是控制板，可不可以
电子小白10505275A 作者
2026-01-16 12:12:29 来自天津
回复
这个电流没问题
