详情描述
1、问题机型：hx6730
2、问题描述：按下开关，表现为迅速震一下立刻就停止

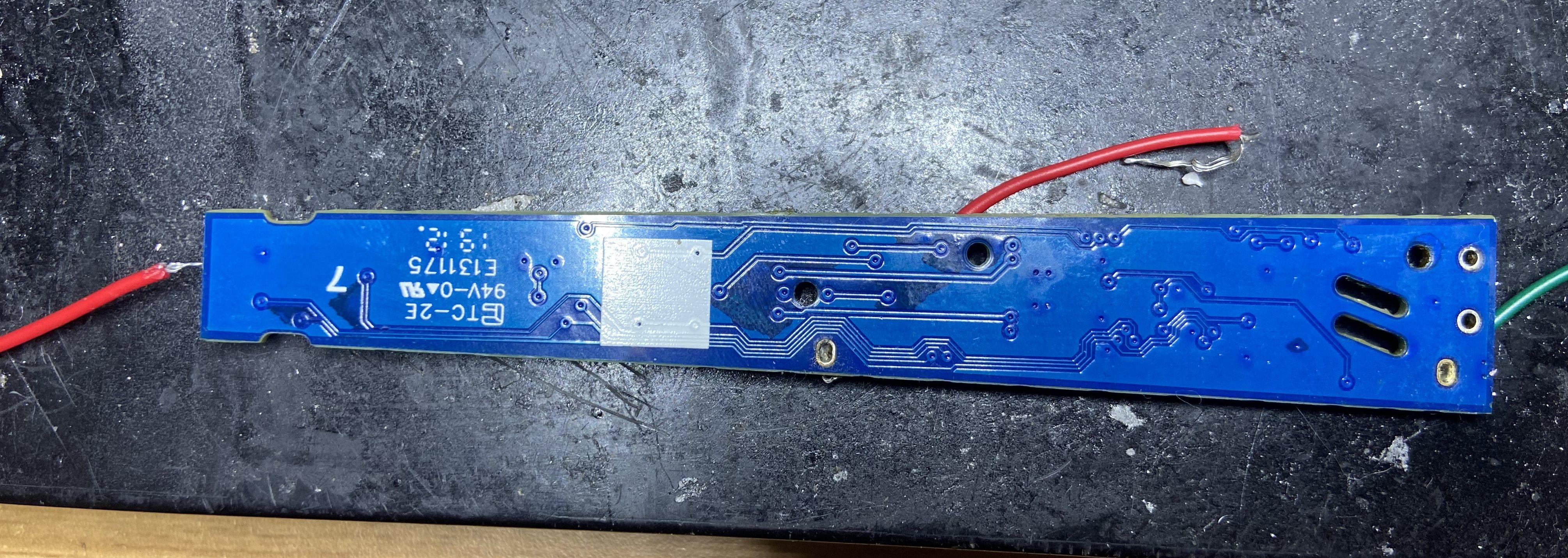

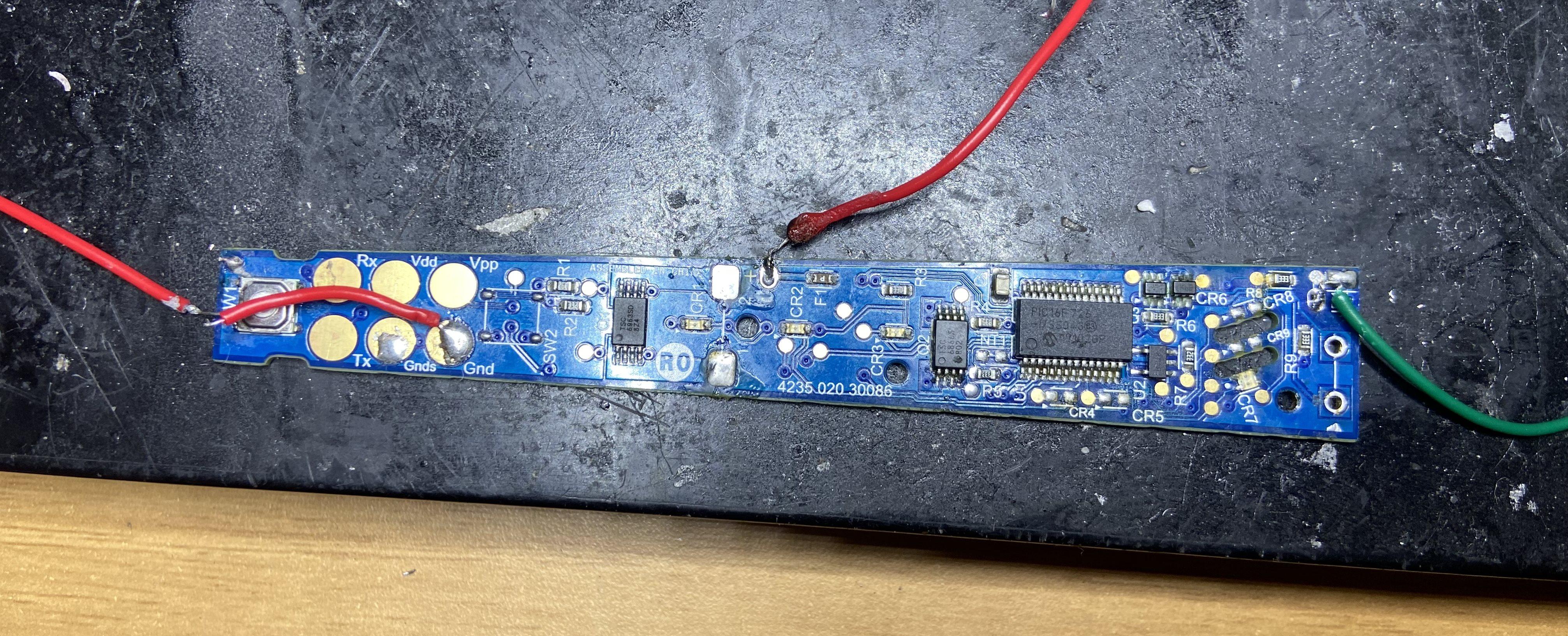

3、主板状态：没明显脱线或虚焊，或烧焦


已尝试解决的方法及结果
1、自我排查：有进水痕迹，换了一块新主板后就可以正常使用了，其它未换。即排查掉了电池，震动杆震动线圈问题
2、进一步分析坏的主板：根据网上公开的原理图（https://baijiahao.baidu.com/s?id=1748034653010869308&wfr=spider&for=pc），猜测到可能是控制产生交变磁场的芯片出问题了，型号分别为TSC6963SD和TSC6866SD。查数据手册发现分别为p型和n型

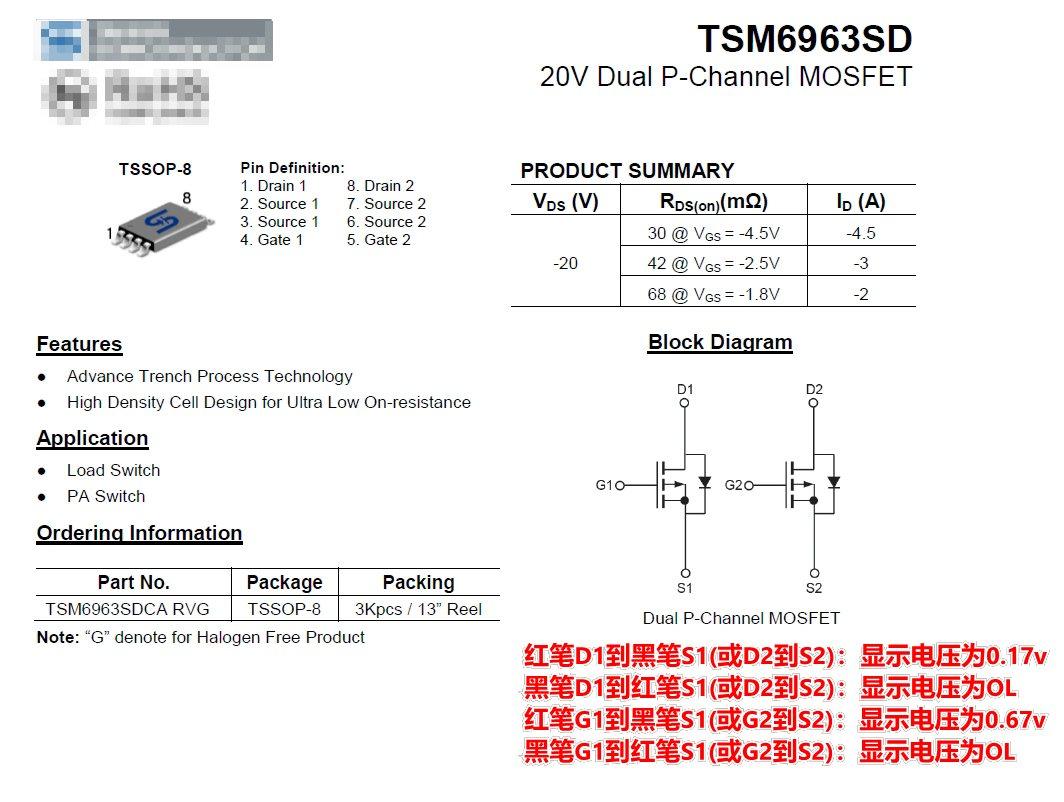

3、万用表二极管档测试TSC6963SD和TSC6866SD芯片如下

4、芯片自我分析：反向都是截止的没有问题；正向导通压降我没看懂不知道是正确的还是不对的，因为两个芯片都表现出一个情况，我不确定。
5、请大家帮忙看看这两个芯片有没有问题，没有的话根据原理图还可能是哪个原因导致的
