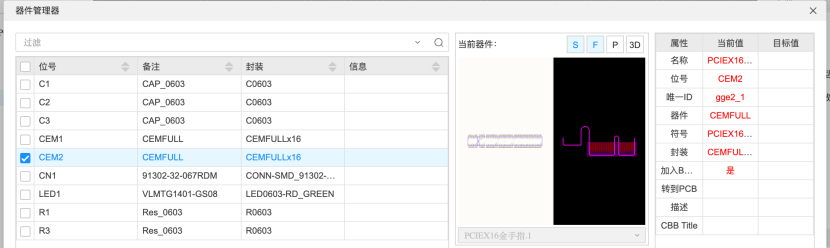

问题： 两个不同Pin脚数的零件金手指， 在零件库管理器里显示是同一种零件， 而且原理图里的零件PIN脚定义也是一样的， 但PCB金手指的pin 脚数量是不一样的。 这是啥原因呀？  刚刚用嘉立创， 这个和我之前用的Pads 啥的不太一样， 不应该是原理图上的零件脚数量和名称应该和PCB零件库中的零件一一对应的吗。


已尝试解决的方法及结果
未解决原因
还没有搞清楚 为啥原理图里的PIN脚数量和PCB layout里的PCIE 金手指零件PIN脚数对不上。 原理图里多， PCB layout里很少。
硬创社
全部评论 默认 最新
嘉立创EDA小陈
2026-01-19 09:24:50 来自广东
回复
您好，在嘉立创EDA中，符号的引脚编号和封装的引脚编号是需要对应上的。可以修改一下符号。专业版如何在原理图编辑符号图文教程您看下：https://prodocs.lceda.cn/cn/faq/schematic/#%E7%BC%96%E7%AC%A6 视频教程：https://www.bilibili.com/video/
890123eR723K 作者
2026-01-24 21:17:00 来自上海
回复

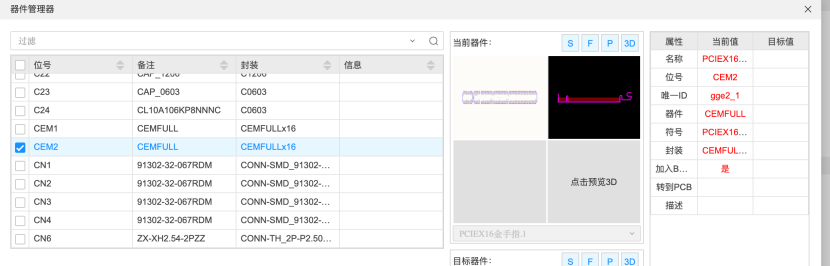

感谢回答。 我问题的截图是在咱们EDA 开源广场里一个PCIE 板卡设计方案里看到的。 原理图里零件的PIN脚数确实和PCB零件库的PIN脚数不一致， 我还是不清楚， 为什么系统不报错？ 就是我附图上的案子。 PCB layout 里我有复制了一个PCI E的金手指零件， 我是想看看这个金手指是不是一个独立的封装， 目前看来是的 。 只是我不明白原理图是是个有好多PIN脚的
890123eR723K 作者
2026-01-24 21:17:21 来自上海
回复
下面是原理图
890123eR723K 作者
2026-01-24 21:18:00 来自上海
回复
PCIE 金手指对应的原理图里的应该是CEM1 吧？
