晶振外面的起振电容怎么确定

置顶

精

活动

876543cX198f 2026-01-18 18:30:57 来自湖北板块：硬创社互动量：430

详情描述

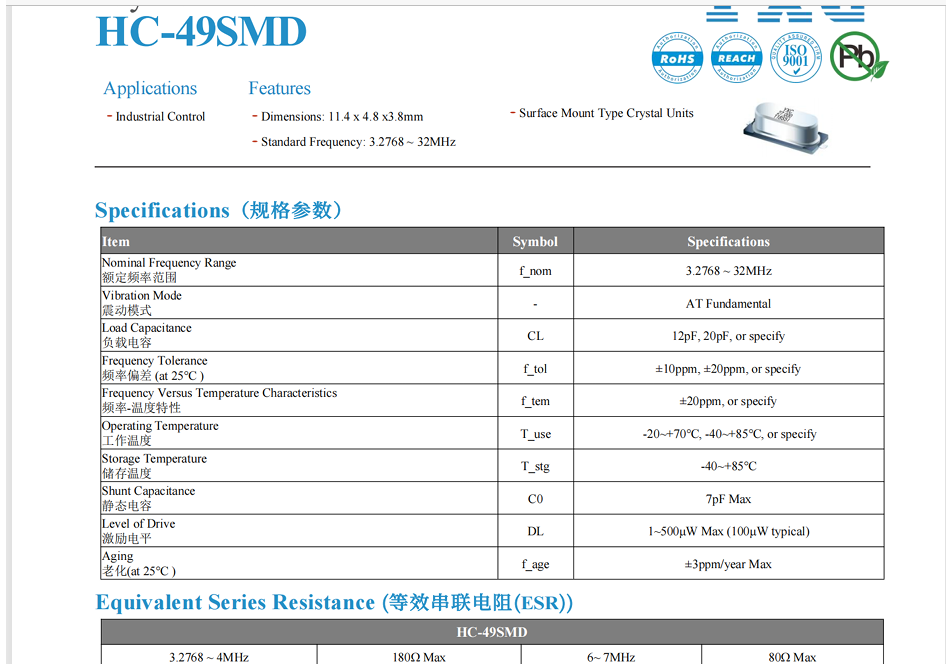

我是新手我想画一个stm32最小系统板，晶振电路的电容怎么确定啊8MHZ晶振，负载电容是20pf

已尝试解决的方法及结果

硬创社

全部评论默认最新

2026-01-18 21:02:23 来自河北

计算公式：晶振的负载电容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C；式中Cd、Cg为分别接在晶振的两个脚上和对地的电容；Cic（集成电路内部电容）；△C（PCB上电容）一般为3至5pf。

2026-01-18 22:28:01 来自浙江

赞

2026-01-26 10:14:43 来自四川

有专门的计算公式哦

2026-01-24 15:40:47 来自安徽

datasheet
