详情描述

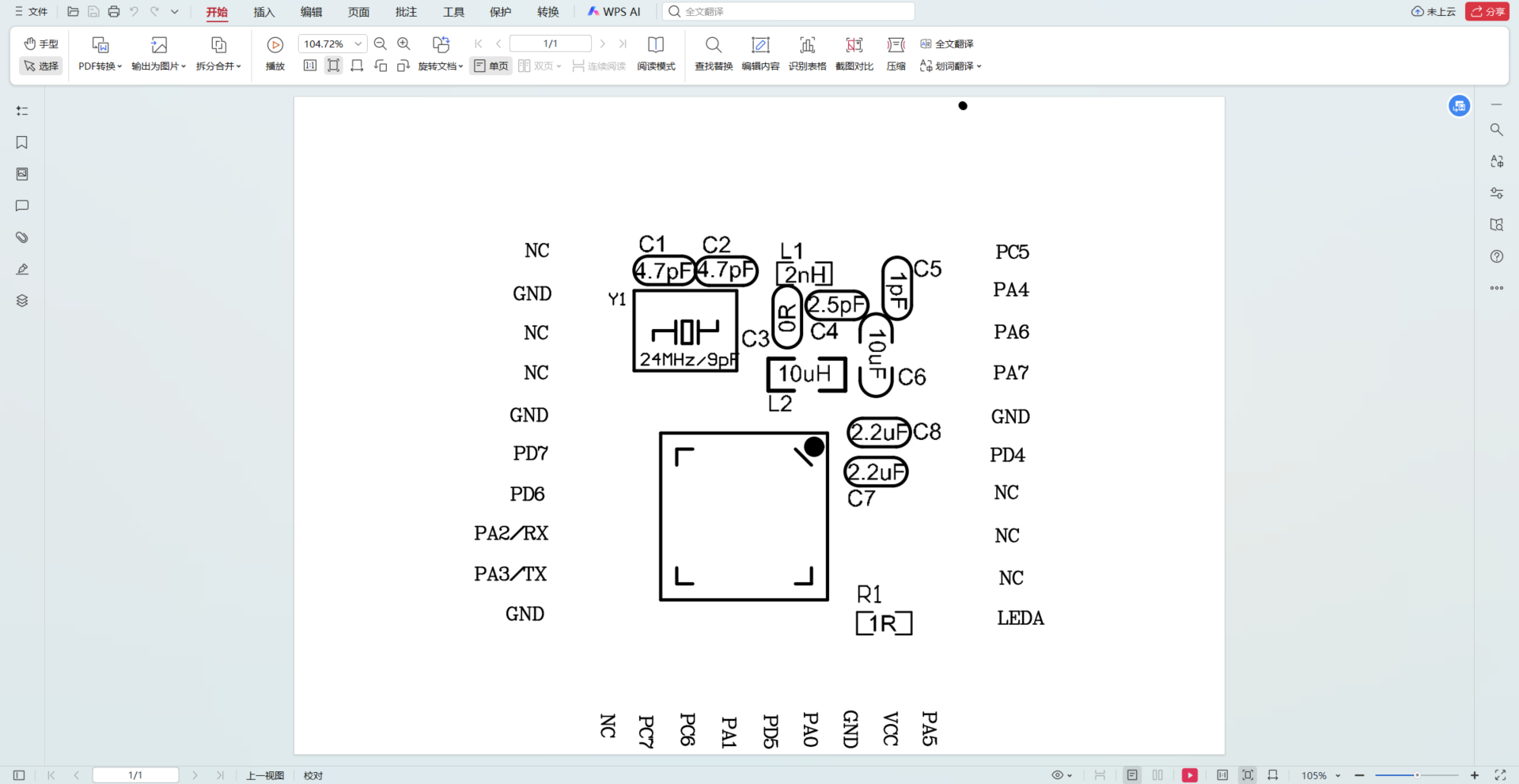

怎么导出带有器件规格的位号图（如下图）？比如在位号图C21里面显示对应的规格如2.2uf比如在位号图C21里面显示对应的规格如2.2uf
已尝试解决的方法及结果

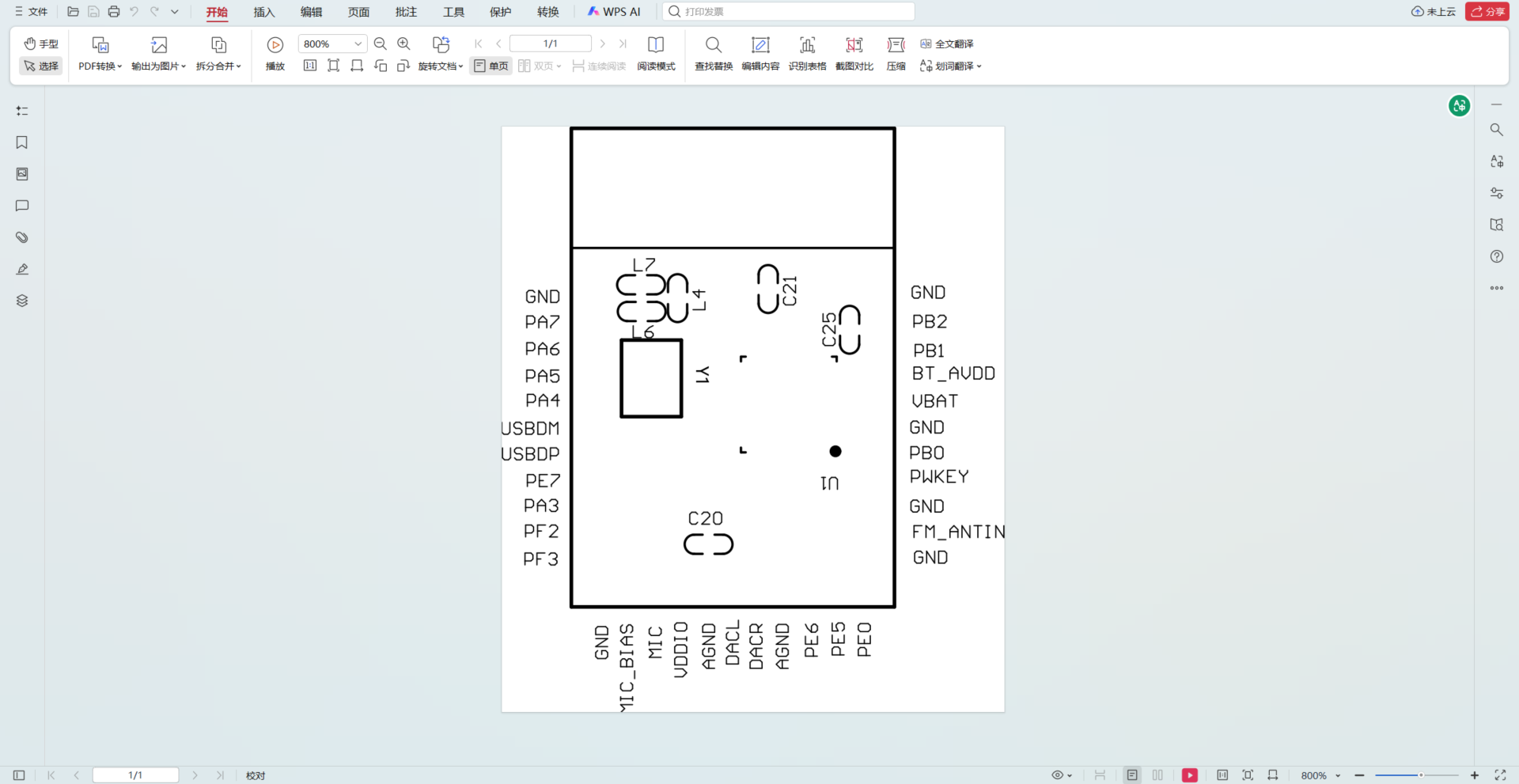

目前只导出了这个格式的位号图
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小陈
2026-01-19 17:09:50 来自广东
回复
您好，需要在软件内打开器件值的显示，导出的时候才会有值。
rmb用户_9527 作者
2026-01-19 17:31:43 来自广东
回复
请问这个值需要一个个手动填吗
UserSupport 官方
2026-01-20 09:03:00 来自广东
回复
在更多属性那里勾选需要显示的，或者修改名称使用公式指定属性，然后把名称批量勾选显示，再使用布局 - 属性位置批量设置属性的位置
