详情描述

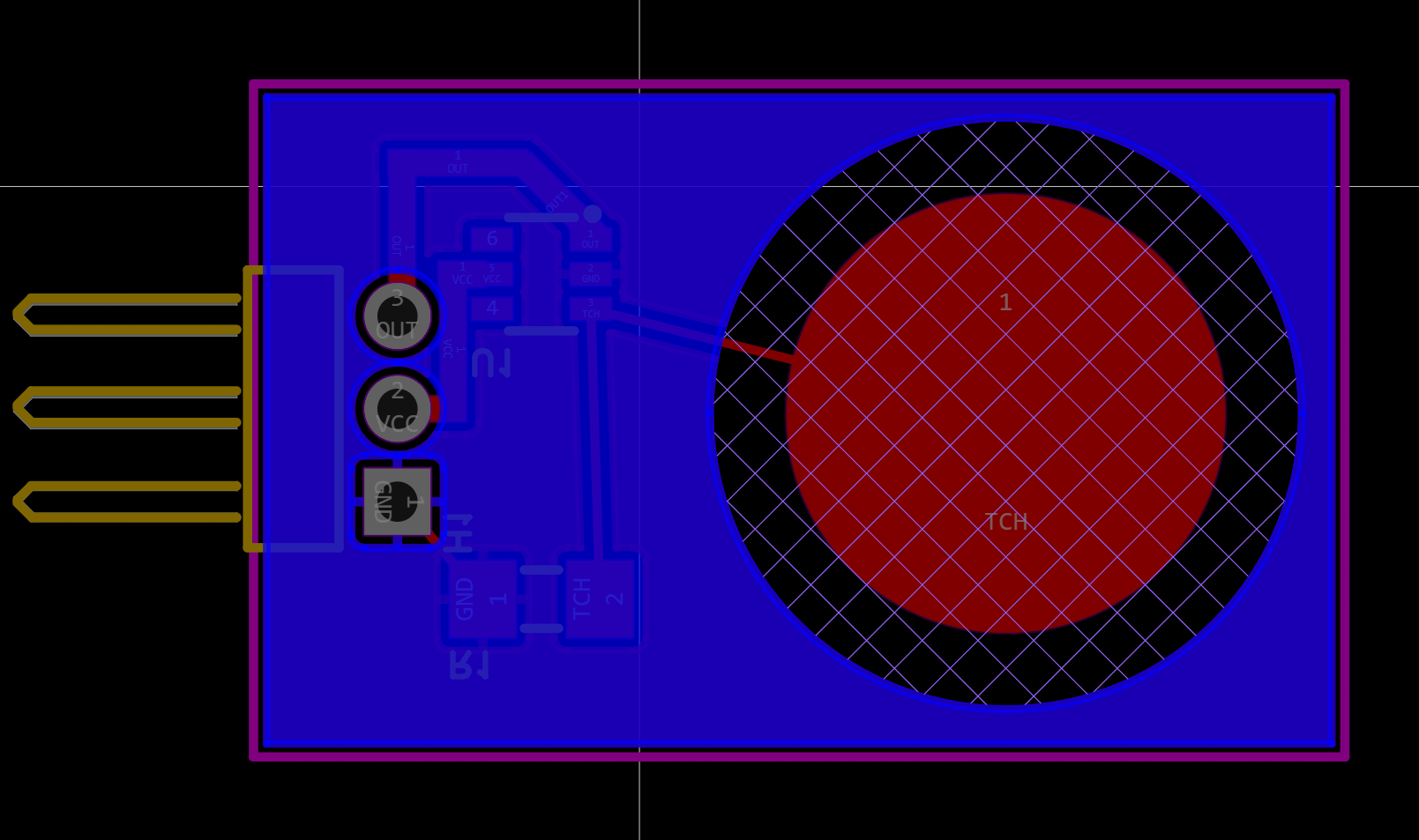

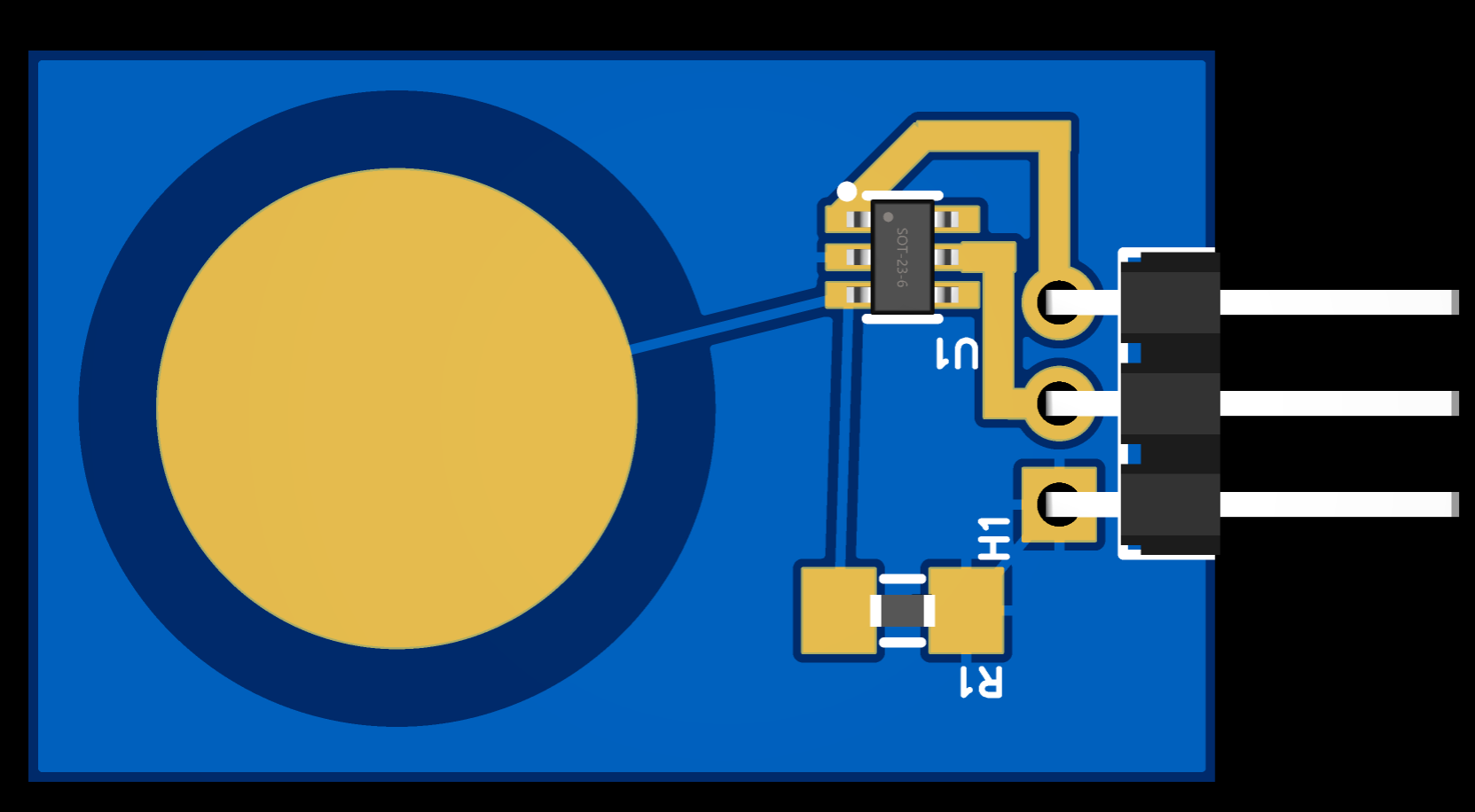

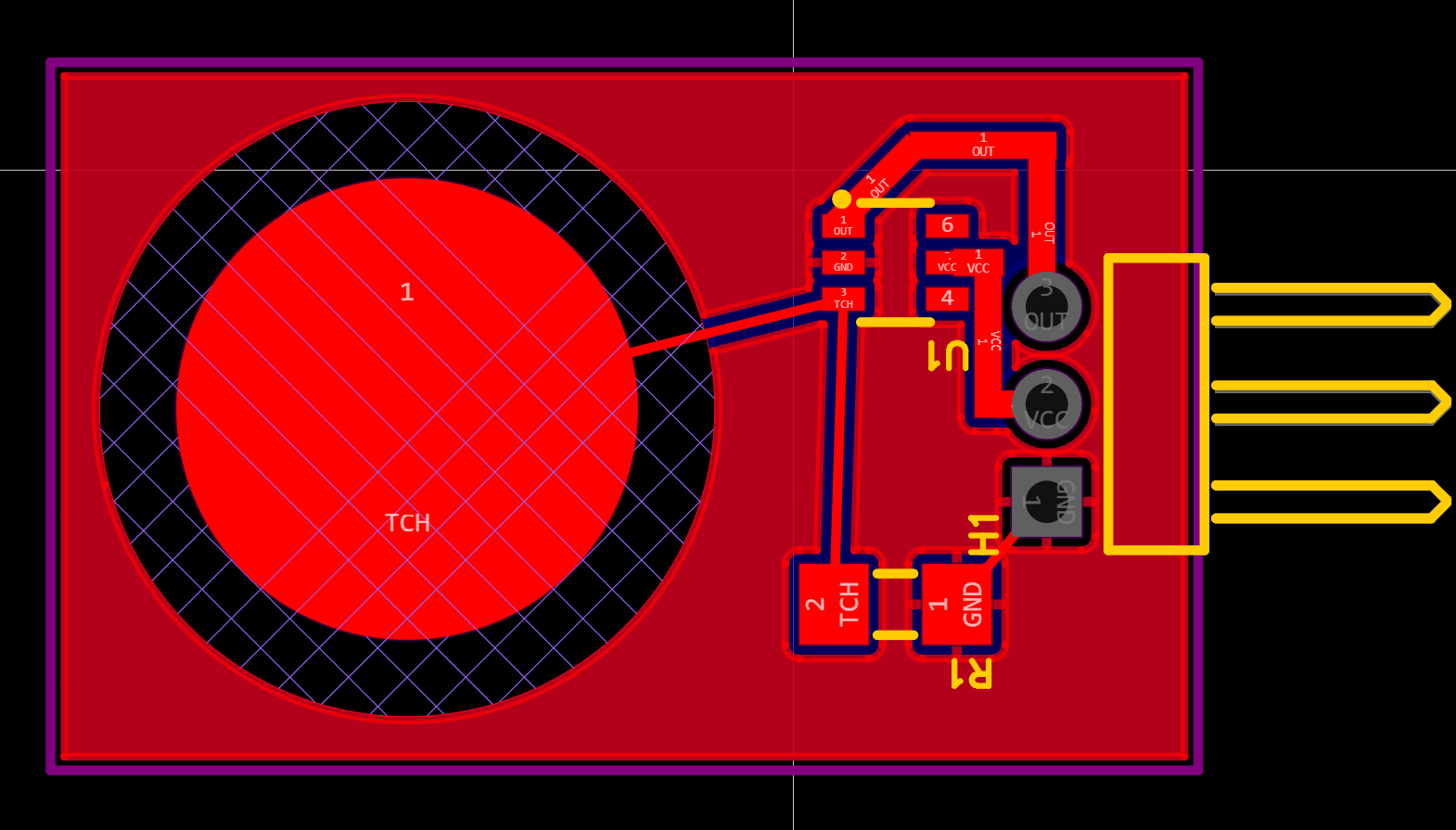

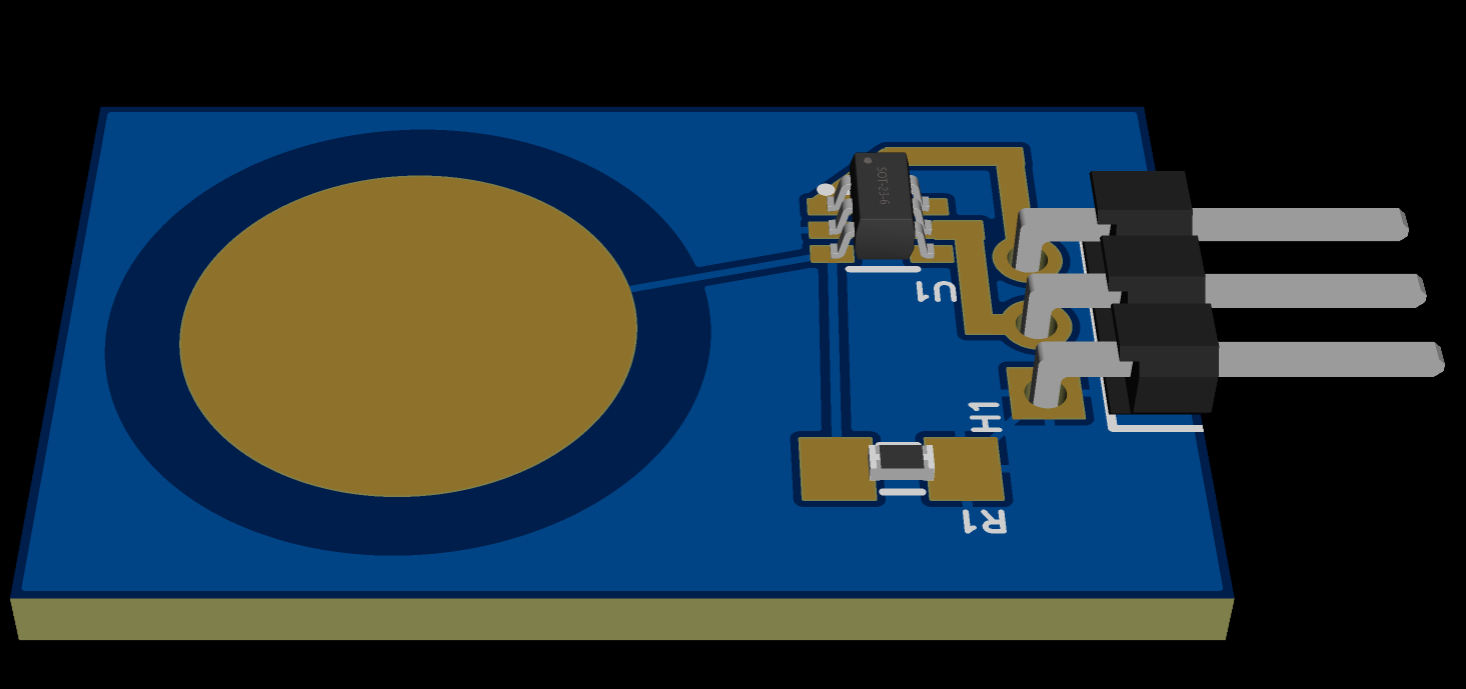

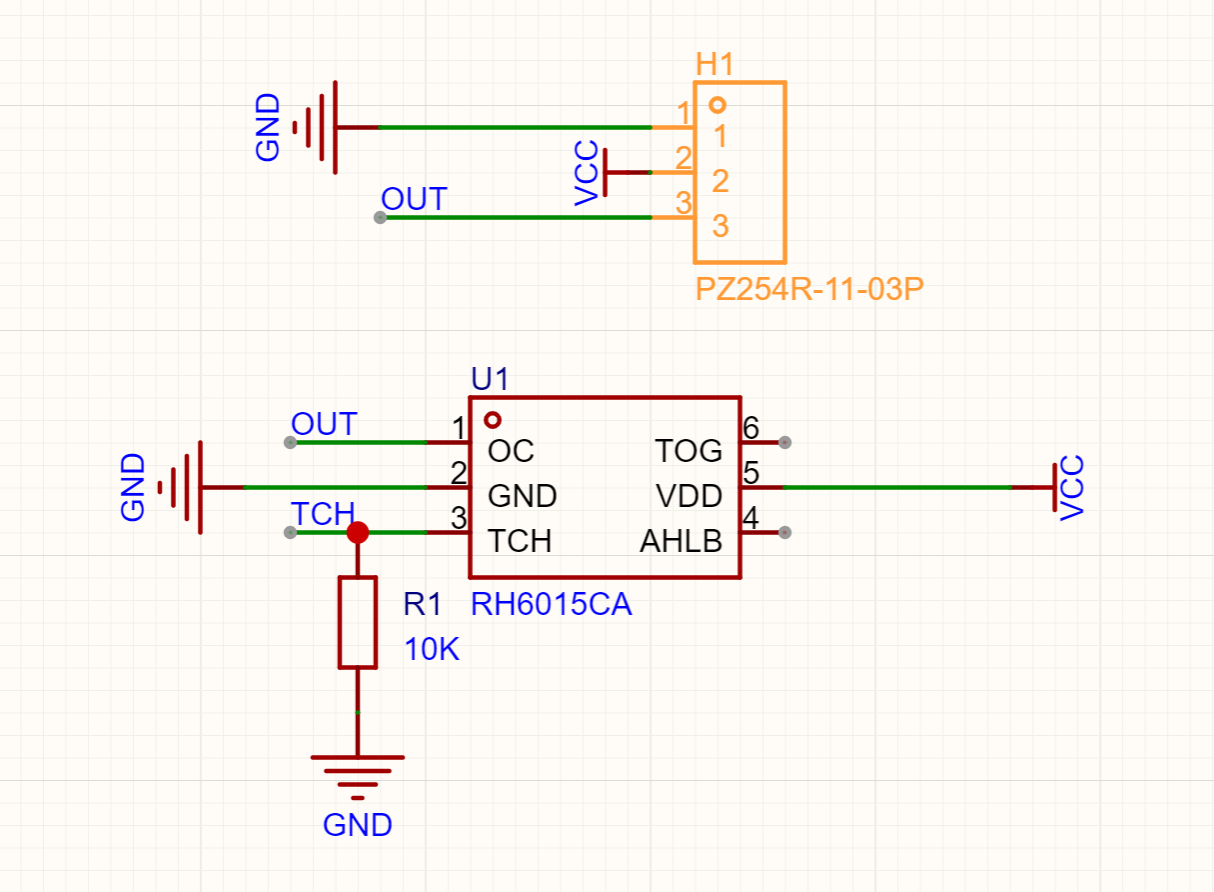

这是原理图 这是pcb正面 这是pcb背面 这是3d预览侧面 这是3d预览上面 这是3d预览下面
已尝试解决的方法及结果
我问豆包ai，它说没问题，但我马上就要，而且要是这个，请帮忙看有没有问题？
嘉立创PCB
全部评论 默认 最新
KFCVWO50
2026-01-27 14:29:40 来自广东
回复
看规格书呀
电子小白10505275A 作者
2026-01-27 16:41:58 来自天津
回复
主要是我爆改规格书设计电路板，我把一些我觉得没用的东西删掉了，因为要连单片机开发板，上面的那些东西都有，而且他的输出是直接要连到IO上的
电子小白10505275A 作者
2026-01-28 10:26:39 来自天津
回复
加上去耦电容应该可以[微笑][微笑][微笑]
电子小白10505275A 作者
2026-01-28 10:27:30 来自天津
回复
或者做成铺铜，不弄焊盘
KFCVWO50
2026-01-29 17:07:19 来自广东
回复
触摸输入串个1K可以加强抗干扰，CJ是一定要的 不仅仅是为了调灵敏度 没有的话 会飘不稳定，VCC电源输入1UF以上电容要 电源波动 会影响触摸IC可能导致状态重至 ，如果是开发板带2.4G的话干扰会更大
电子小白10505275A 作者
2026-02-03 21:26:37 来自天津
回复
开发板是Nano
