第一次画板子，能有大佬给看看有啥问题吗？

置顶

精

活动

Tao0oo0 2026-02-11 00:59:38 来自未知板块：嘉立创PCB 互动量：1042

详情描述

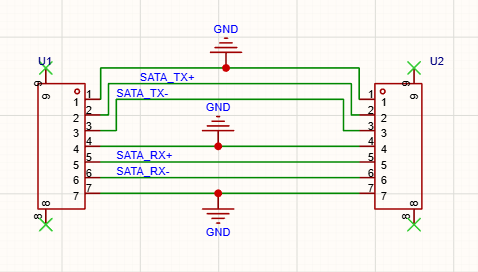

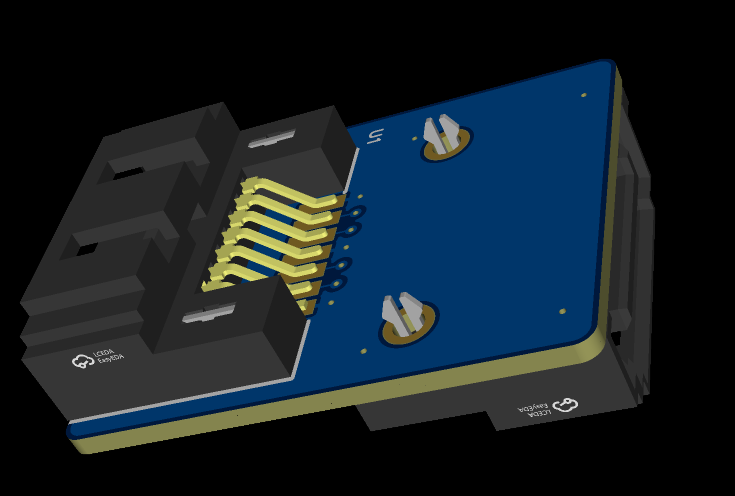

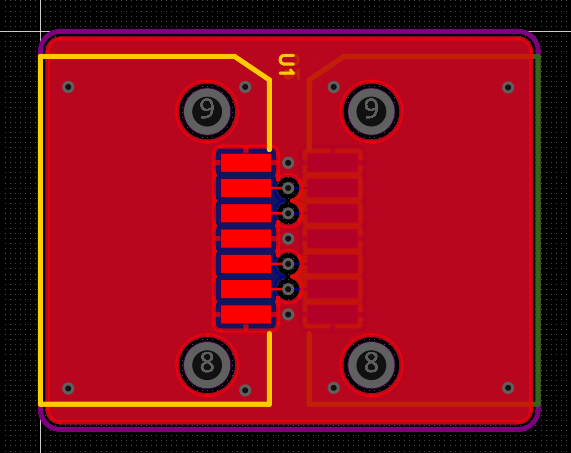

买了个dell工作站，想接阵列卡只能出此下策。新手第一次画，能给看看有啥问题吗？

我因为买了个dell工作站，想接阵列卡只能出此下策。新手第一次画，能给看看有啥问题吗？

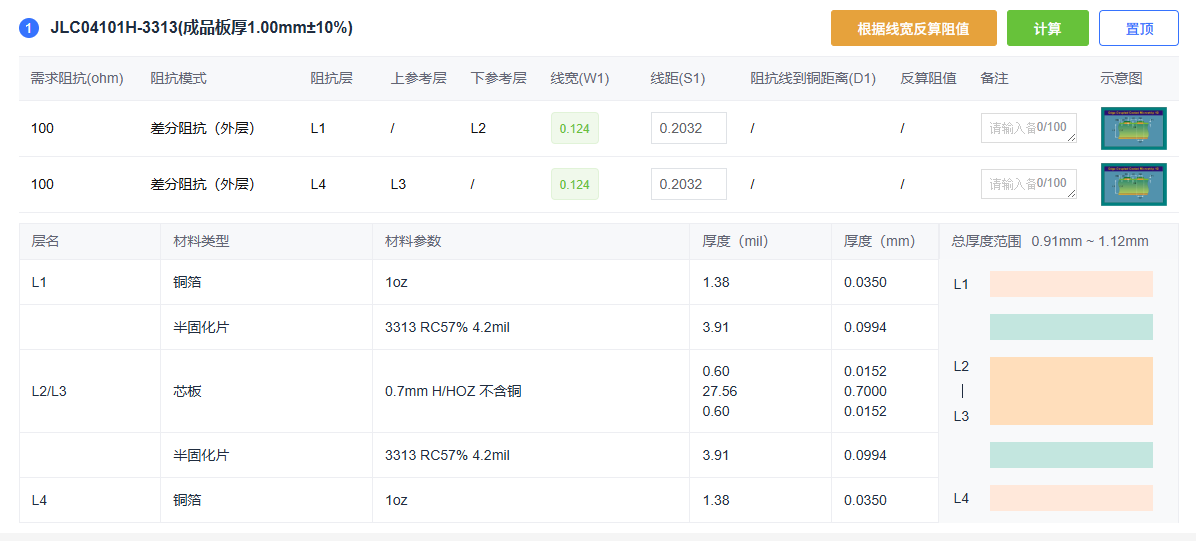

4层1.0mm板，

已尝试解决的方法及结果

嘉立创PCB

全部评论默认最新

2026-02-28 17:18:05 来自浙江

这应该不用四层板，直接在顶层拉线就行了

2026-02-23 10:36:48 来自山东

如果空间允许的话，放在一层上比较好吧。是不是应该TX连接接收的RX啊

2026-02-23 03:05:18 来自广东

不建议过孔，一层就好了，还有地建议是两层，完整地平面 . 推荐TVS

2026-02-11 13:07:30 来自浙江

发送和接收难道不是要对调下的吗？
