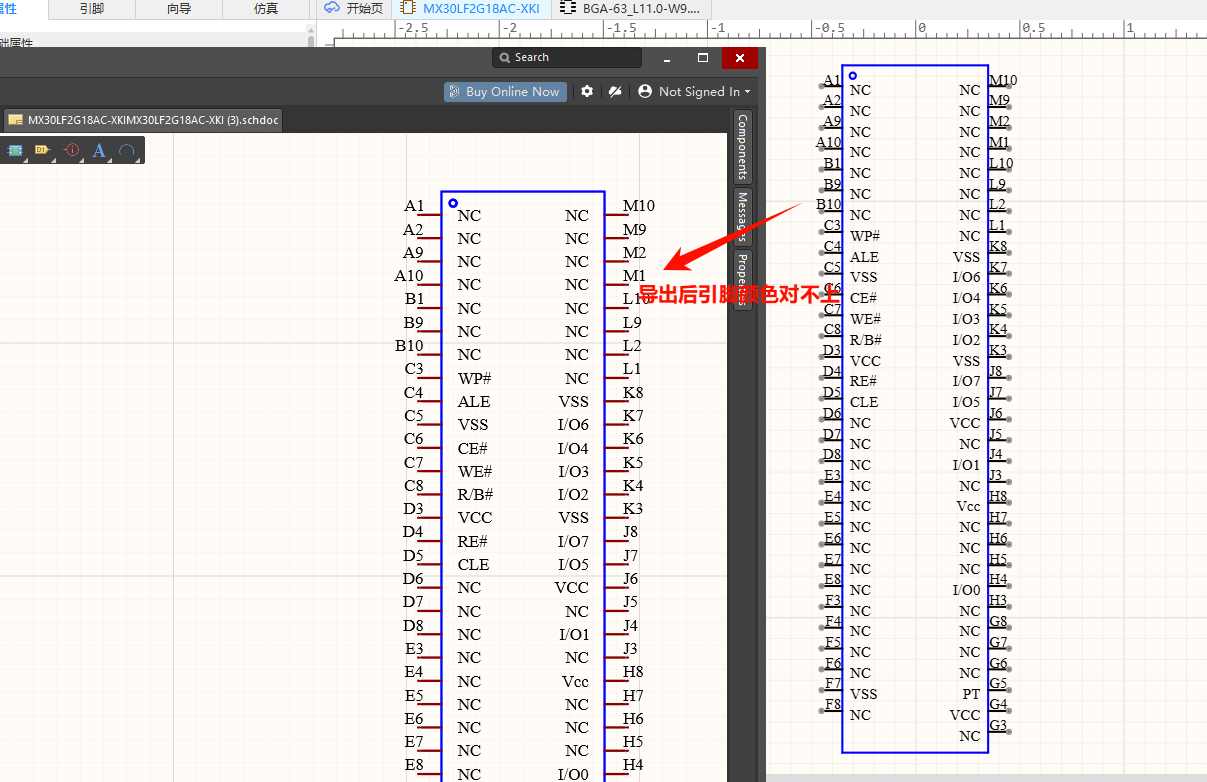

发现一个小问题，从立创商城导出原理图库时，在网页EDA里看元件的引脚颜色是对的（黑色），一旦导出AD文件，在AD中打开就变成暗红色了（#880000）
#嘉立创EDA#
#嘉立创EDA#已尝试解决的方法及结果

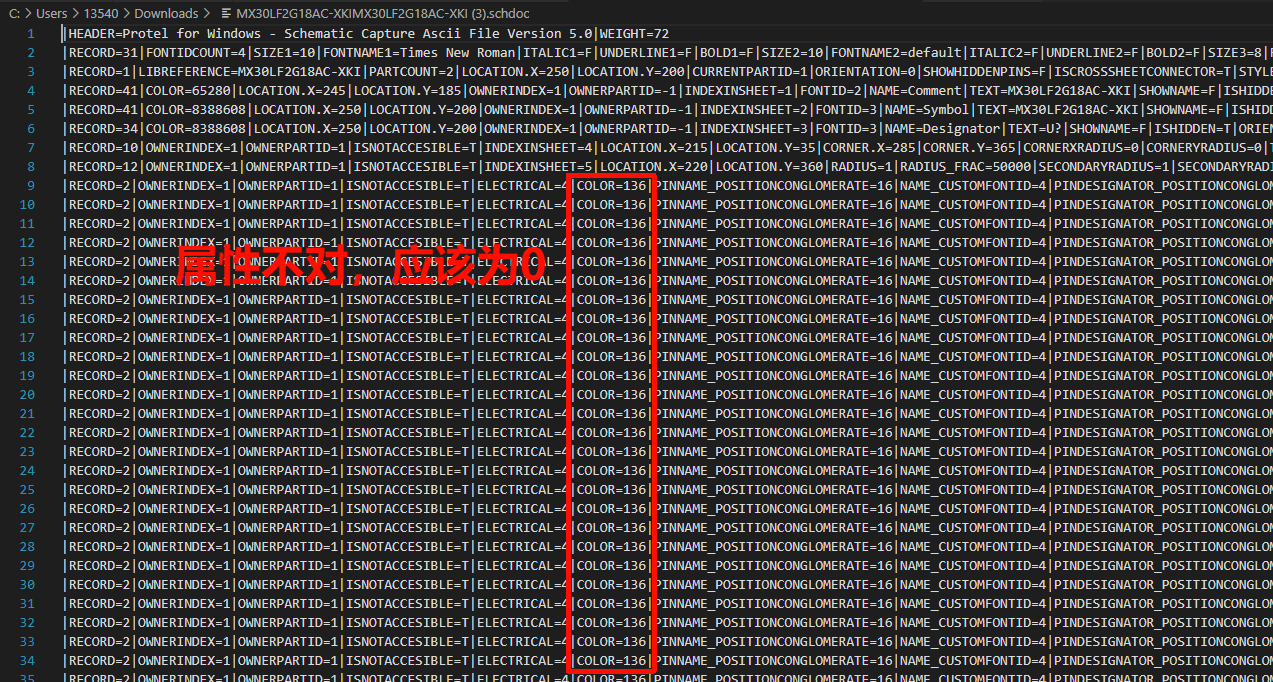

用文本编辑器打开导出的文件，发现COLOR属性不对，应该为0实际却是136，改成0再从ad打开颜色就对了，说明导出的ad文件没有按照EDA中主题设置的颜色来，目前就发现引脚颜色设置为黑色(#000000)时有问题，其他属性及颜色暂未发现问题
#880000）#
