详情描述

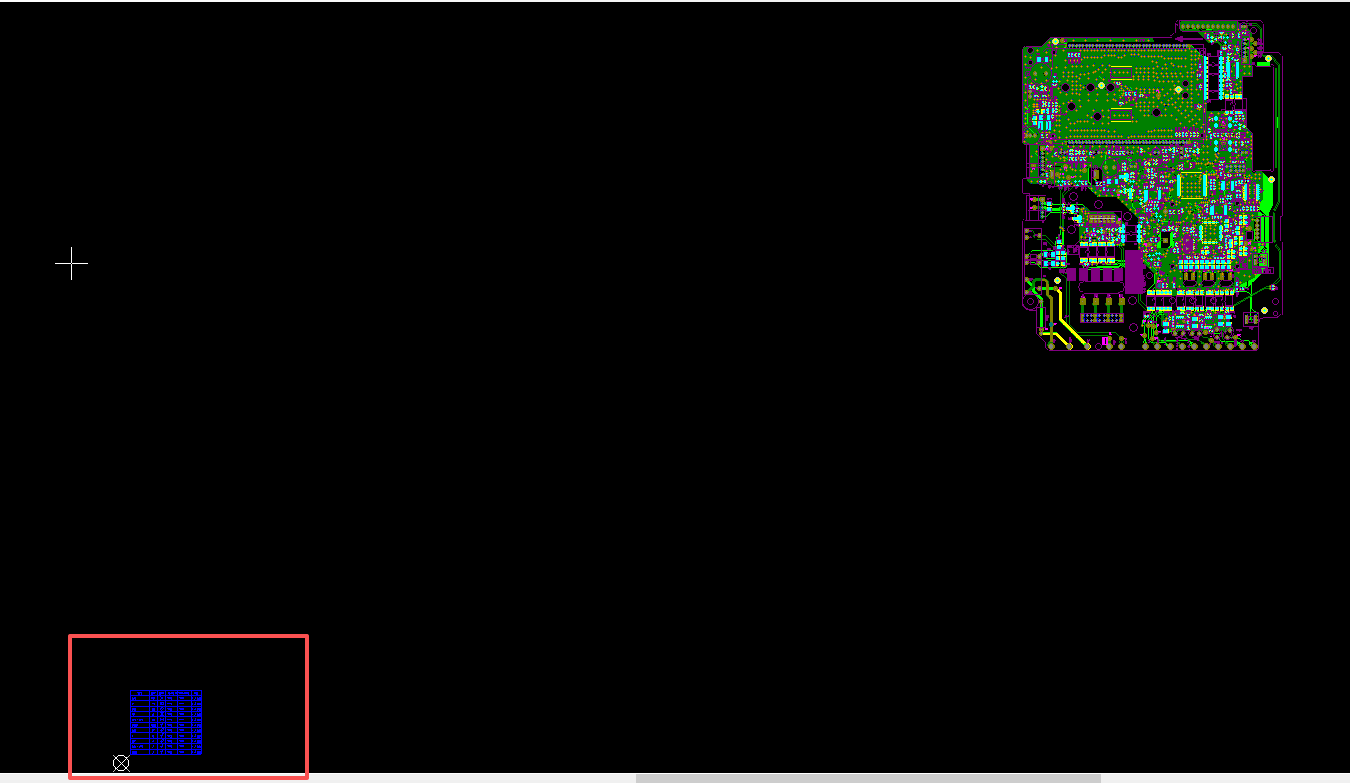

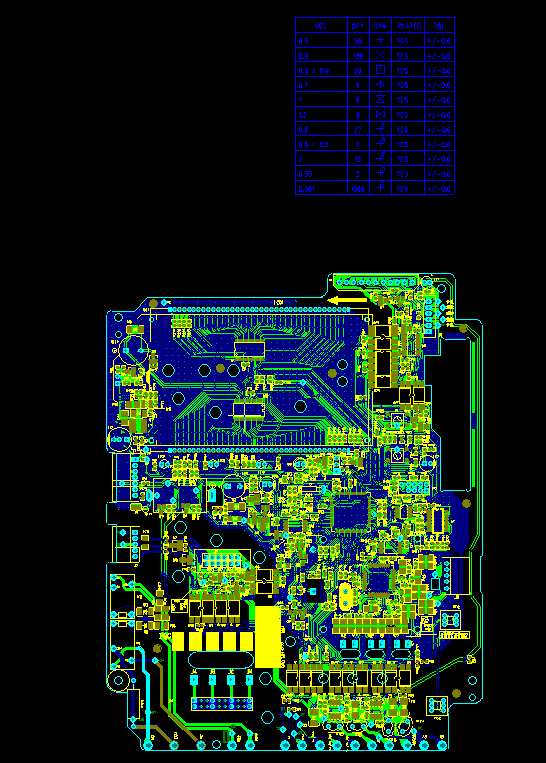

源文件的钻孔表设置在上方，立创DFM的钻孔表改到了很远的地方，能调整吗
已尝试解决的方法及结果
嘉立创DFM
全部评论 默认 最新
郭永明
2026-03-31 17:14:58 来自广东
回复
DFM不会去自动改这些数据的，你是不是上传的PCB原文件，PCB原文件在转Gerber时，是程序自动定位的，只要保证不与PCB区域重叠，这个钻孔表的位置，可能带有随机性。 有个小技巧提示，你画板子的时候，板子左下角，尽量在坐标原点，这样转出来Gerber，情况可能会好一些
小康木叶 作者
2026-04-27 09:52:55 来自河北
回复
最好能根据软件设置的钻孔表位置显示，pads专门能设置这个位置。
郭永明
2026-05-06 16:16:45 来自广东
回复
在PADS中转Gerber的时候，这个孔表确实很难设置到一次就位置完美的，很多板厂工程处理，是只追求不与板子位置重叠就OK了，等转好Gerber后，在CAM软件中加载Gerber，会手动把孔表移动到一个完美的位置，方便打印到A4纸上
