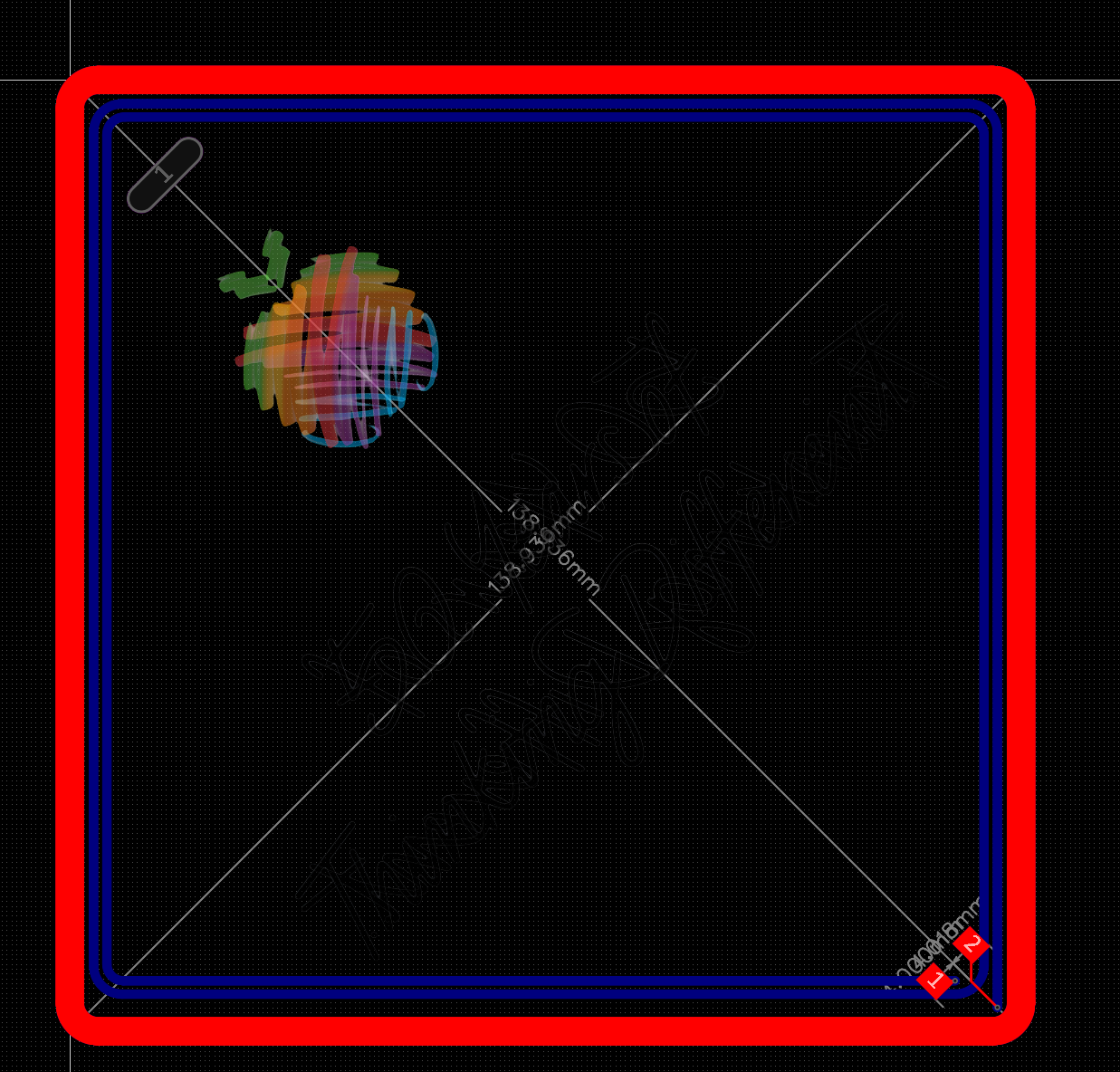

各位老师们，不好意思，我最近想着设计一个工艺板，然后仅仅添加一个简单的nfc功能，想画天线，第一次画的天线等效电感值好像是三匝2.8uH，打板后焊上了ntag213芯片可以正常使用，但焊上cuid芯片就不行了，后面查了ai推荐我设计1.02uH然后下面是我新的两匝把线径调粗了达到了1.02uH，打板验证时却发现焊上cuid和ntag213芯片均无法使用，请问一下ntag和cuid芯片的线圈应该怎么设计呢，需要并联电容吗，可以设计一个天线同时兼容两个芯片吗，这个板子后面想开源的
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
109876vV869P
2026-04-09 12:28:01 来自安徽
回复
没有那么严格的，你搞个面积略微大点的（5×3cm差错），拿0.3mm导线绕个7圈左右就行了，我是这样一次成功的，也用的那个ntag213
社恐的qwq 作者
2026-04-09 13:59:51 来自上海
回复
因为我想设计多块不同尺寸的板子最大的10×10cm，最小的 4x4cm，然后第一次打板确实是只有 ntag 可以用，cuid 就用不了了
