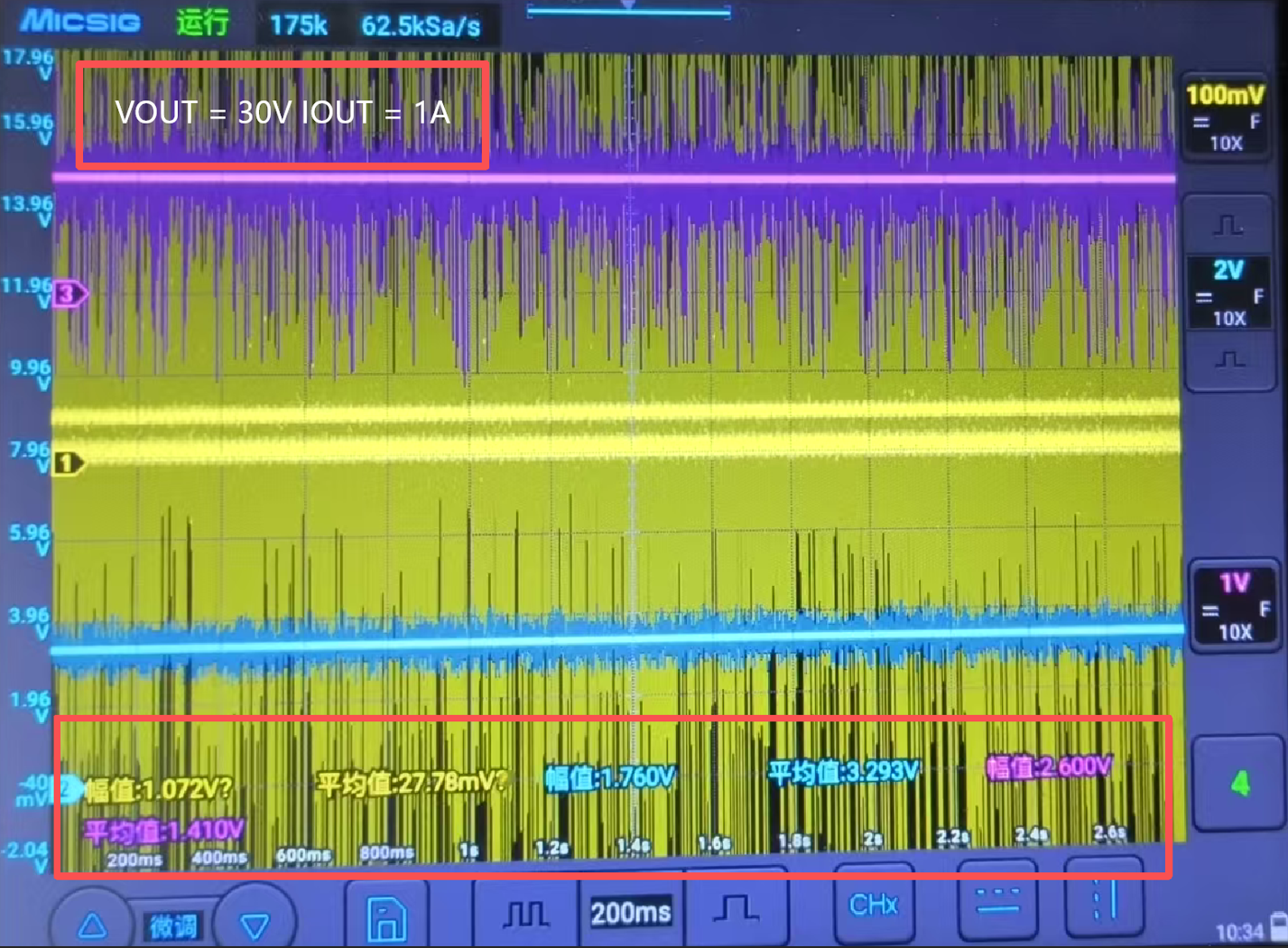

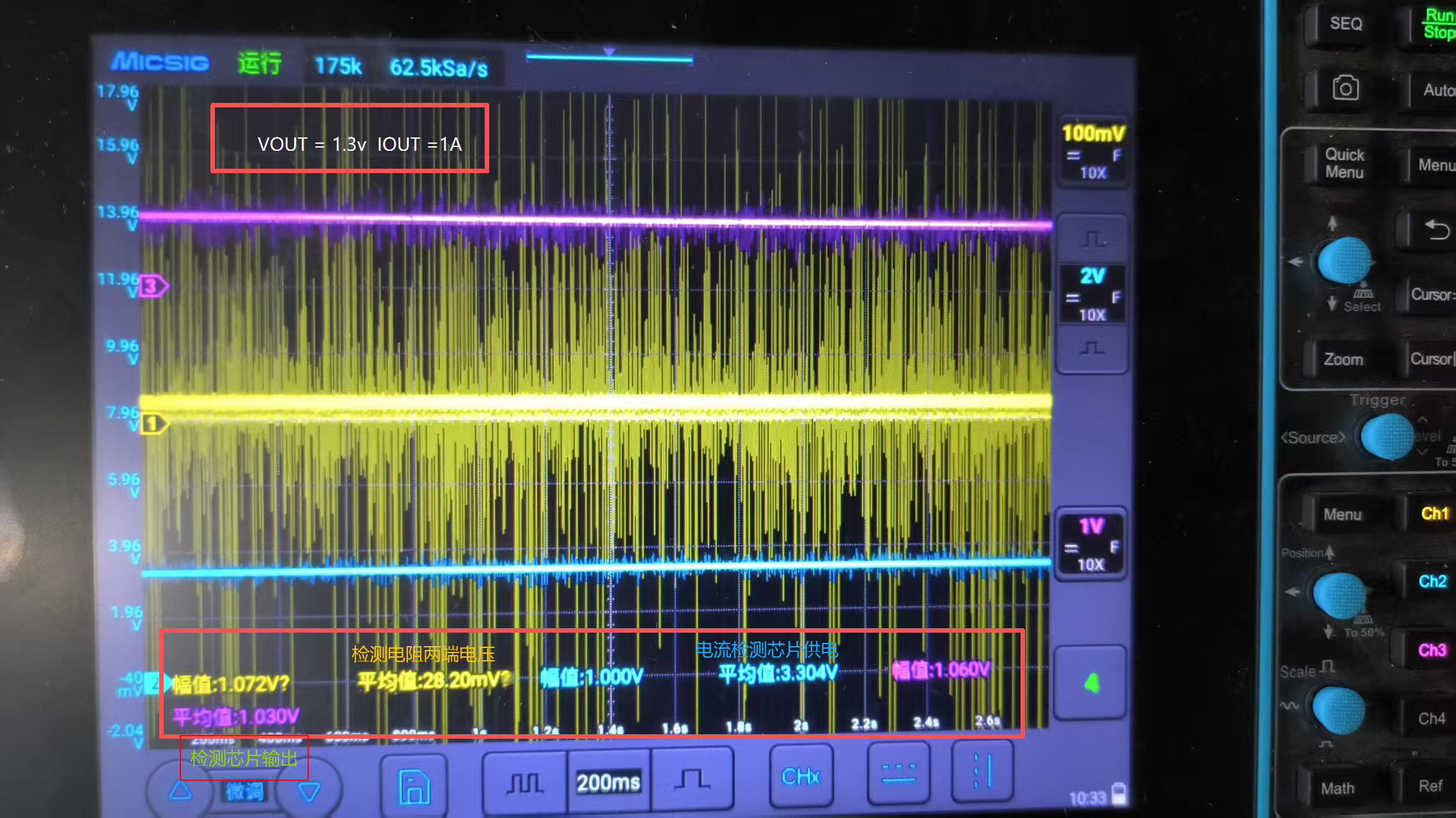

这个ina180a2检测电流为什么会随着电压变化啊 项目地址 ： https://oshwhub.com/waohu/xl6019_sepic_proeda   项目就是一个sepic可调电路 然后给了一个低端检测电阻   + 电流检测芯片 ina180  但是检测芯片输出会跟着我的电源输出电压变化  输出电压变高他也会变高   vout =1.3v iout = 1a 检测芯片输出 = 1v （图1） vout =30v iout = 1a 检测芯片输出 = 1.4v  （图2） 附上示波器的图 我供电是正常的 不知道哪里的问题

已尝试解决的方法及结果
1.我以为检测电阻下面vout走线会影响直接把他断路了 没用 2.我把ian180换成ian181 把ref引脚短到地 一样的效果
#DIY设计#
#嘉立创PCB#
#嘉立创EDA#
开源硬件平台
全部评论 默认 最新
JAY-316
2026-04-16 11:44:35 来自广东
回复
Common-mode voltage (max) (V)=26；
LIGHTNINGs 作者
2026-04-16 11:49:02 来自湖北
回复
低边检测不是没多少共模电压影响嘛
