PMOS防反接电路，电池反接时电池发热严重，请问是什么原因呀？

BQC 2026-07-08 10:15:38 更新于2026-07-08 10:18:27 来自江苏板块：硬创社互动量：108

详情描述

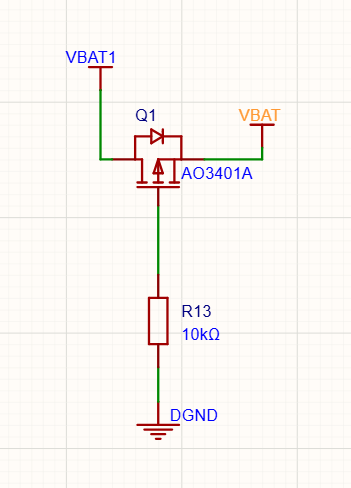

如图所示，电池正向接入电路的时候，VBAT1接电池的正极，DGND接电池的负极；VBAT之后接的是电路板上的其他元件；电池反接的时候DGND地方接电池正极，VBAT1接电池负极，这样电池反接的话，电池两端发热很严重，PMOS管电路没有发热，请问是什么原因呀？ #DIY设计#

已尝试解决的方法及结果

#DIY设计#

硬创社

全部评论默认最新

2026-07-08 11:47:52 来自江苏

两个条件凑一起导致这种现象,pmos管ds焊反了,负载有等效反向二极管(比如半桥,全桥mos驱动器),
具体看图

2026-07-08 11:37:39 来自江苏

mos管DS焊反了

作者

2026-07-08 10:19:26 来自江苏

补充说明：VBAT1引脚只有这里有一个，后级电路中没有VBAT1引脚
