详情描述

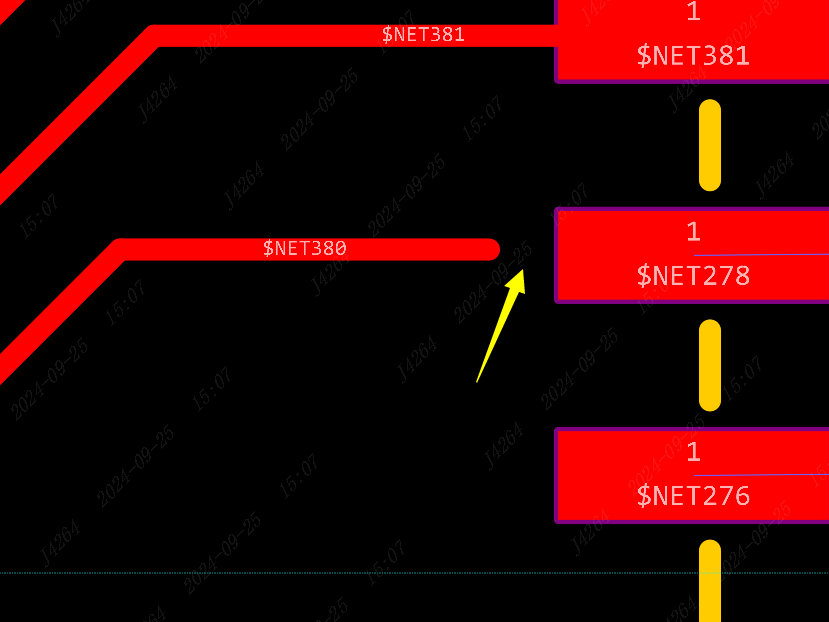

请问嘉立创EDA中，不同网络的相连在一起，怎么操作？
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-09-25 15:54:26 来自广东
回复
布线设置忽略即可不同网络相连，不过不同网络相连会短路，您需要检查是否影响板子。
碗豆侠 作者
2024-09-25 16:00:51 来自广东
回复
试了后可以很好解决问题，正是要这种效果，谢谢！
单线程
2024-09-25 15:23:02 来自广东
回复
用短接标识符
碗豆侠 作者
2024-09-25 15:31:50 来自广东
回复
我不想改原理图了，只想在画PCB时直接把不同网络连在一起，但现在限制了不让连。 @EDA
单线程
2024-09-25 15:38:40 来自广东
回复
不用改啊，只需加一个网络1短接网络2就行了，加完更新一下pcb就能连接了
单线程
2024-09-25 15:40:06 来自广东
回复
就像这样不行吗
碗豆侠 作者
2024-09-25 15:54:58 来自广东
回复
谢谢您，我就是不想在原理图中改，想问问直接PCB中可以暴力把不同网络连一起不？
单线程
2024-09-25 16:30:05 来自广东
回复
我也不知道能不能直接在pcb页里改，我都是在原理图加个短接的
清源创
2024-09-25 16:41:43 来自江苏
回复
直接改成一样的网络不好吗？
单线程
2024-09-25 16:53:30 来自广东
回复
他是不同网络但在某一处需要短接
