详情描述

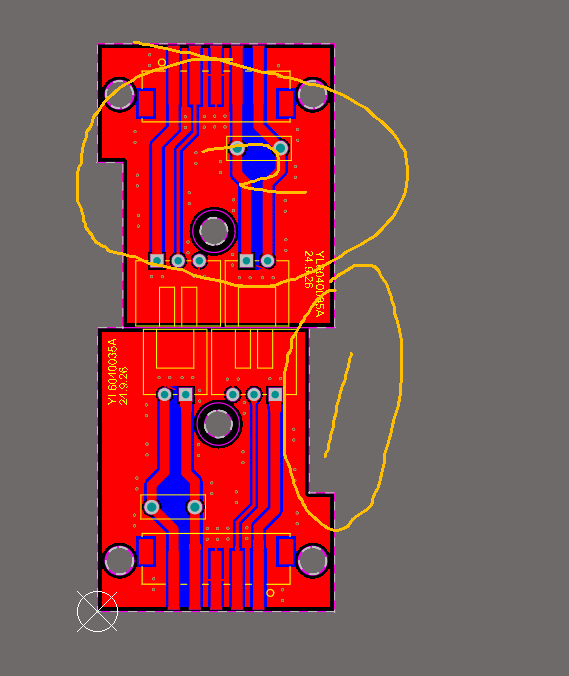

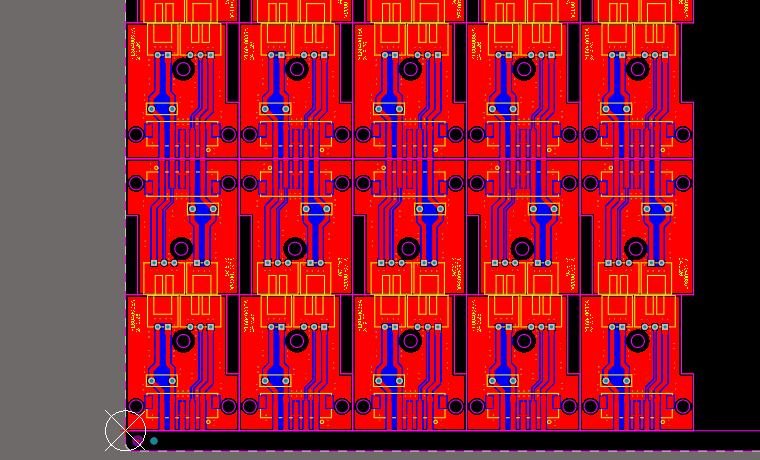

1.多边形的PCB的板边影响贴片，我在PCB源文件中将板子复制一遍，并旋转180°放置，然后利用AD的拼版阵列拼版

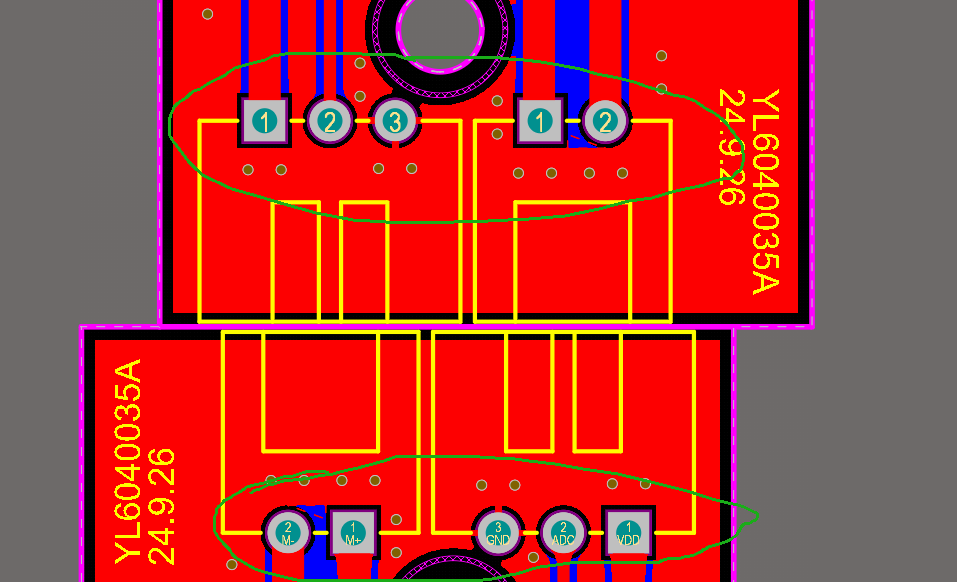

2.在复制旋转过程中，被复制的板子网络标号会消失，最终会影响PCB制作和SMT贴片吗？
已尝试解决的方法及结果
嘉立创PCB
全部评论 默认 最新
Mr.Wu
2024-09-28 10:06:55 来自广东
回复
PCB做板是依实际输出的图案来的，不参考网络标号的
嘉立创贴片 官方
2024-09-28 14:30:12 来自广东
回复
尊敬的客户您好！贴片的时候您导出坐标和清单提供对应的位号就可以了，针对一些有极性的器件您可以下单的时候选择确认DFM，工程师资料做好后您确认极性即可！
嘉立创PCB 官方
2024-09-28 14:25:03 来自广东
回复
有些AD版本的，在旋轩后会丢失网络标号，您可以检查线路、焊盘等连接是否正确？若正确的话，输出GERBER文件下单，是可以做PCB的。SMT方面需要您检查导出的BOM表和坐标。
没有更多啦~
