详情描述
如题，疑问在于根据BOOST拓扑，Vout=Vin/(1-D)，一般情况下占空比D不会超过90%。想要超过10倍电压放大占空比应该超过90%才对,

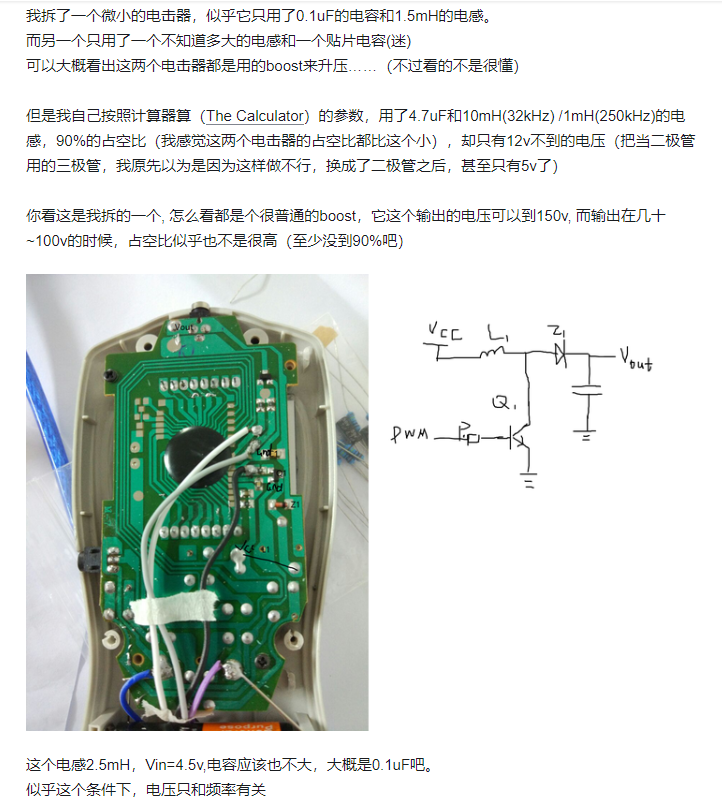

下图给出看到使用BOOST把4.2V电池升压超过42V的例子



原文链接
https://blog.csdn.net/sandwich_iot/article/details/117440008

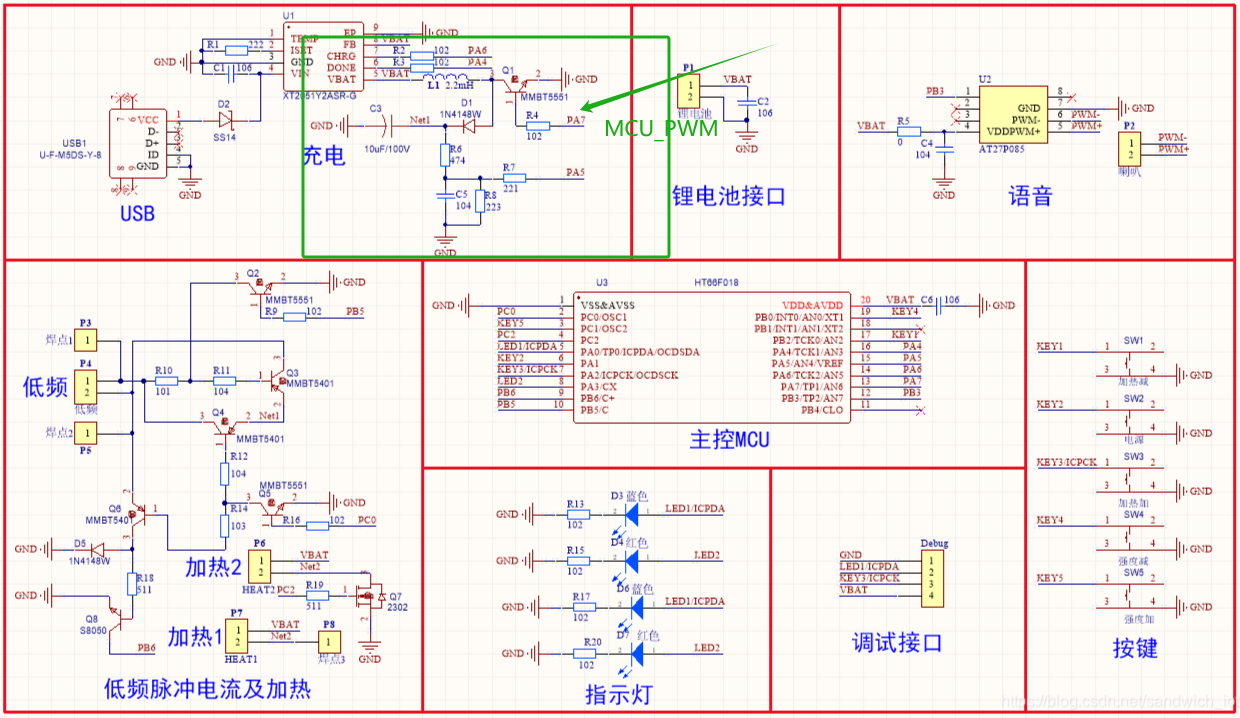

例子2



已尝试解决的方法及结果
硬创社
全部评论 默认 最新
网老四
2024-10-14 16:21:51 来自江苏
回复
boost的电压公式,是针对连续阻性负载给出的平均值.不适合电击器之类电容器充电类负载, boost储能电感里的能量不断给负载电容器充电,输出电压就会不断积累增高,即使驱动占空比很小,只要时间够长,电压就能升到很高. 最终输出电压跟负载回路漏电电流有关,只要漏电流足够小,升到上万V都是可能的.
d5h1164Ptr 作者
2024-10-15 08:54:35 来自广东
回复
但是像第一个是通过输出刺激电流按摩的，明显是有负载的，只是负载比较小，小于10mA
网老四
2024-10-14 12:28:53 来自江苏
回复
非隔离的boost升压电路,升压比跟占空比和负载都相关,升压比过高会引起控制电路的占空比过大,导致控制芯片可用动态范围很小,控制特性变差.不如用变压器升压合算
