详情描述

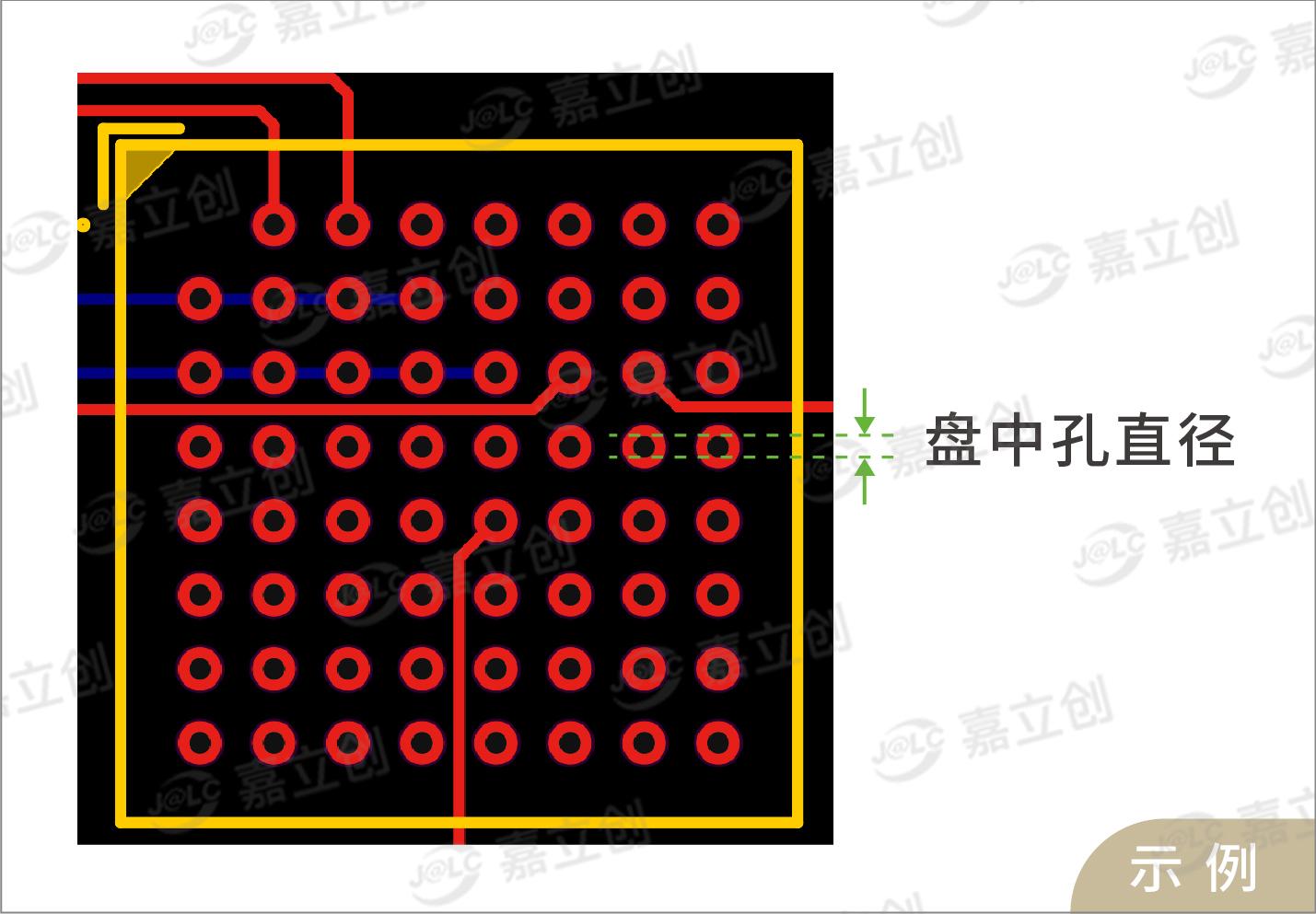

盘中孔工艺被广泛应用于解决PCB设计中小空间布线的挑战。嘉立创能够加工的最小盘中孔直径为0.15m 孔的直径应该设计在什么范围内更为合适呢?
已尝试解决的方法及结果
嘉立创PCB
全部评论 默认 最新
後來的將來
2024-12-12 09:14:32 来自广东
回复
不超过0.5mm
蕉蕉蕉
2024-10-14 23:42:11 来自广东
回复
内径0.2mm以上，外径设计在0.35mm-0.5mm，较为合适
⁣⁣⁣⁣
2024-10-14 22:19:26 来自河北
回复
采用盘中孔塞孔工艺的，尽量把过孔(内径)做到0.2mm及以上，焊盘(外径)设计在0.35mm及以上。
悠闲ing...
2024-10-14 17:30:04 来自广东
回复
0.15-0.5mm
卡尔曼不懂滤波
2024-10-14 15:24:21 来自江苏
回复
0.25mm
没有更多啦~
