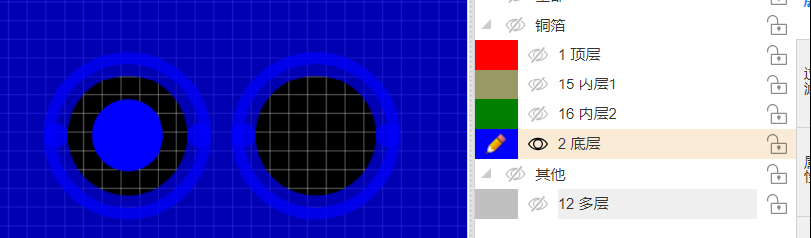

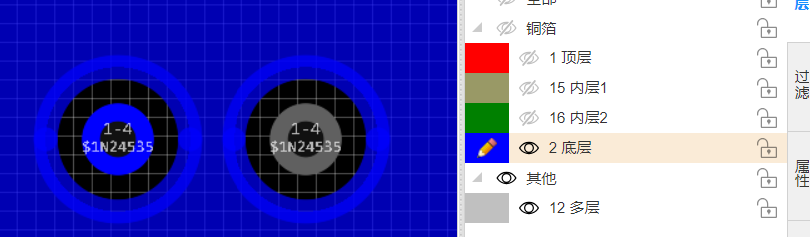

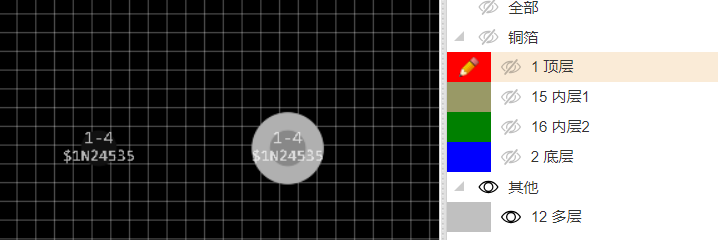

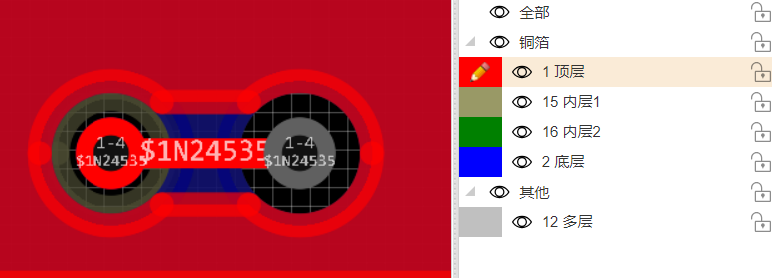

如图，左边过孔是在连接有此网络的图层才显示，显示的是激活图层的颜色，右边的过孔只能打开多层显示，才看到此过孔，并一直显示深灰色。我想了解下两种过孔有什么区别吗，对生产是否有什么影响

左边的过孔是我在另外一个PCB文件ALT+V生成，然后复制粘贴上去的，右边直接PCB上 ,ALT+V生成，两种过孔看属性都是一样，在立创eda上也未找到两个过孔的相关设置







已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
嘉立创EDA王工
2024-10-14 20:15:43 来自广东
回复
移除未使用的焊盘来切换这两种设计
疯狂的齿轮 作者
2024-10-14 17:55:25 来自广西
回复
自己找在网络上找了相关的信息，左边的过孔是无盘化设计，具体可以看下https://zhuanlan.zhihu.com/p/584109978 现在就是想知道下什么设置两种过孔的切换
疯狂的齿轮 作者
2024-10-14 17:17:29 来自广西
回复
我查看了生成的Gerber文件，发现内层的铜箔层，左边的孔只在有相连接的铜箔层，右边的过孔在每一层铜箔层生成相连接的铜箔环
嘉立创EDA小吴 官方
2024-10-14 16:49:31 来自广东
回复
是说想设置这个效果吗？
疯狂的齿轮 作者
2024-10-14 17:03:32 来自广西
回复

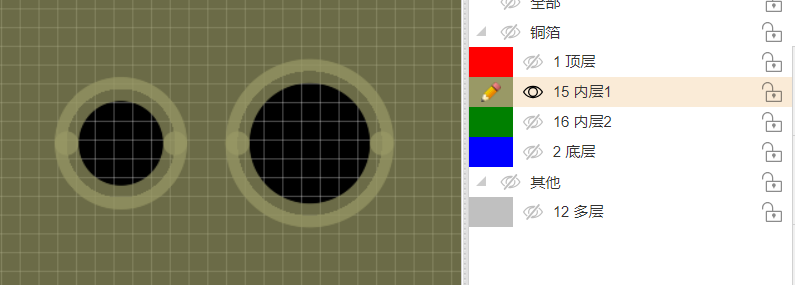

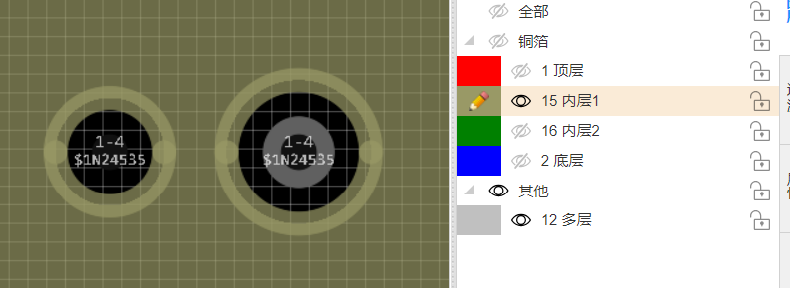

生成Gerber文件，然后打开看到内层1的覆铜也不一样，内层1的敷铜样式如下图
疯狂的齿轮 作者
2024-10-14 17:05:47 来自广西
回复
也想了解下怎么设置或者切换两种孔的方法，其实两种孔都是alt+v生成的
嘉立创EDA小吴 官方
2024-10-14 18:53:07 来自广东
回复
两种放置不一样的。alt+p 放置焊盘，alt+v放置过孔
