【高积分悬赏】四层PCB过孔最小内径和外径，设计成什么样的组合比较经济实惠？

置顶

精

活动

嘉立创PCB 2024-10-16 21:21:41 来自广东板块：嘉立创PCB 互动量：2137

详情描述

在嘉立创制作过孔小于0.3mm的PCB，费用比过孔不小于0.3mm的PCB高，这是因为直径小于0.3mm的钻头在加工时容易断，使用寿命短，需要频繁更换钻头，且需要通过四线低阻测试来保证品质，导致制造成本增加。

已尝试解决的方法及结果

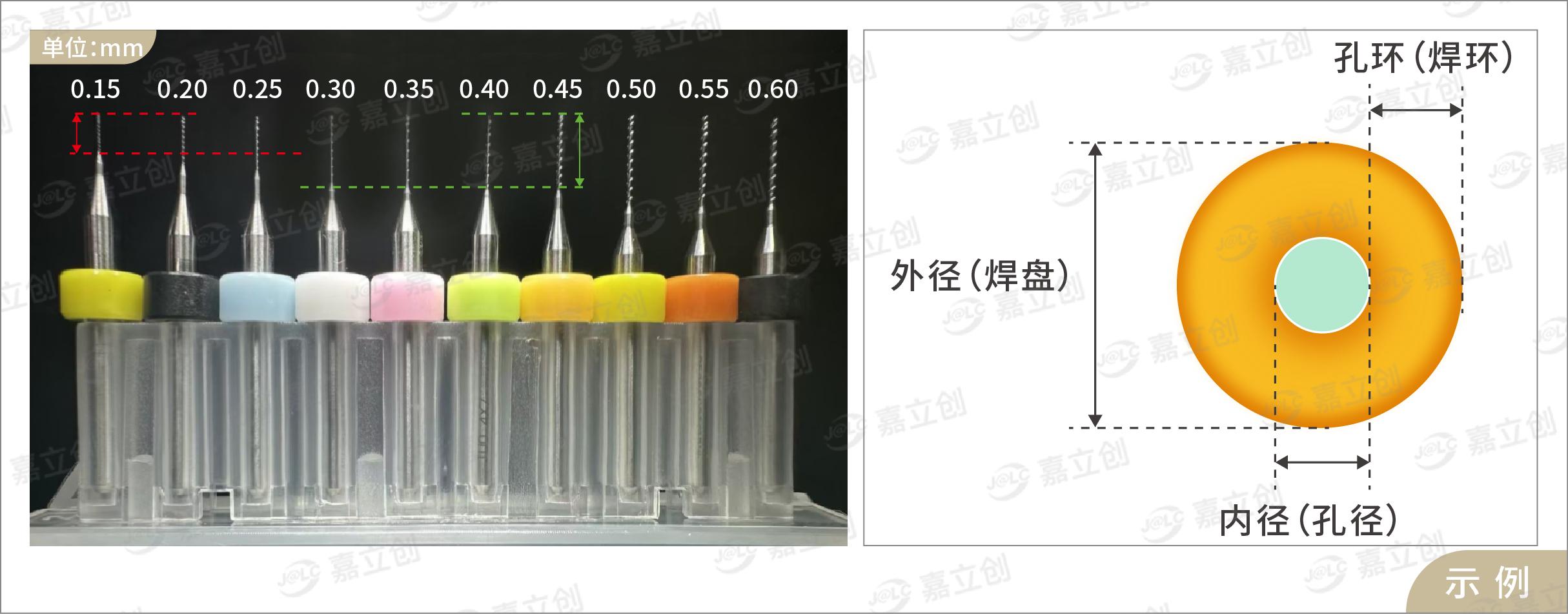

如下图，四层pcb过孔最小内劲和外径，尽量设计成多少组合较合适且经济实惠呢？

嘉立创PCB

全部评论默认最新

2024-10-23 16:50:03 来自广东

嘿嘿嘿

2024-10-17 17:48:30 来自广东

[呲牙]内径0.3MM/外径0.4或0.45MM

2024-10-17 00:55:54 来自广东

嘿嘿嘿，来个图片答案

2024-10-16 21:24:01 来自广东

这题好像我在嘉立创题库里面做过，我记得是内径0.3mm，外径0.5mm吧[呲牙][呲牙]
