详情描述
硬件平台:立创开发板.

屏幕:晶尚显示科技7寸屏幕(1024x60)
软件:tspi_linux_sdk 编译的buildroot镜像.

屏幕厂家提供的初始化序列

15 00 02 30 00
39 00 05 F7 49 61 02 00
15 00 02 30 01
15 00 02 04 0c
15 00 02 05 00
15 00 02 06 00
15 00 02 0B 13
15 00 02 17 00
15 00 02 1F 05
15 00 02 23 00
15 00 02 25 19
15 00 02 28 18
15 00 02 29 FC
15 00 02 2A 00
15 00 02 2B FC
15 00 02 2C 00
15 00 02 30 02
15 00 02 01 22
15 00 02 03 12
15 00 02 04 00
15 00 02 05 64
15 00 02 0A 08
39 00 0C 0B 0A 1A 0B 0D 0D 11 10 06 08 1F 1D
39 00 0C 0C 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D
39 00 0C 0D 16 1B 0B 0D 0D 11 10 07 09 1E 1C
39 00 0C 0E 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D
39 00 0C 0F 16 1B 0D 0B 0D 11 10 1C 1E 09 07
39 00 0C 10 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D
39 00 0C 11 0A 1A 0D 0B 0D 11 10 1D 1F 08 06
39 00 0C 12 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D 0D
39 00 05 14 00 00 00 00
15 00 02 18 99
15 00 02 30 06
39 00 0F 12 36 2B 2C 3A 33 30 30 2E 2B 1B 2A 20 16 29
39 00 0F 13 36 2B 2C 3A 33 30 30 2E 2B 1B 2A 20 16 29
15 00 02 30 0A
15 00 02 02 4F
15 00 02 0B 40
15 00 02 12 3E
15 00 02 13 78
15 00 02 30 0D
15 00 02 0D 04
15 00 02 10 0C
15 00 02 11 0C
15 00 02 12 0C
15 00 02 13 0C
15 00 02 30 00
05 C8 01 11
05 C8 01 29

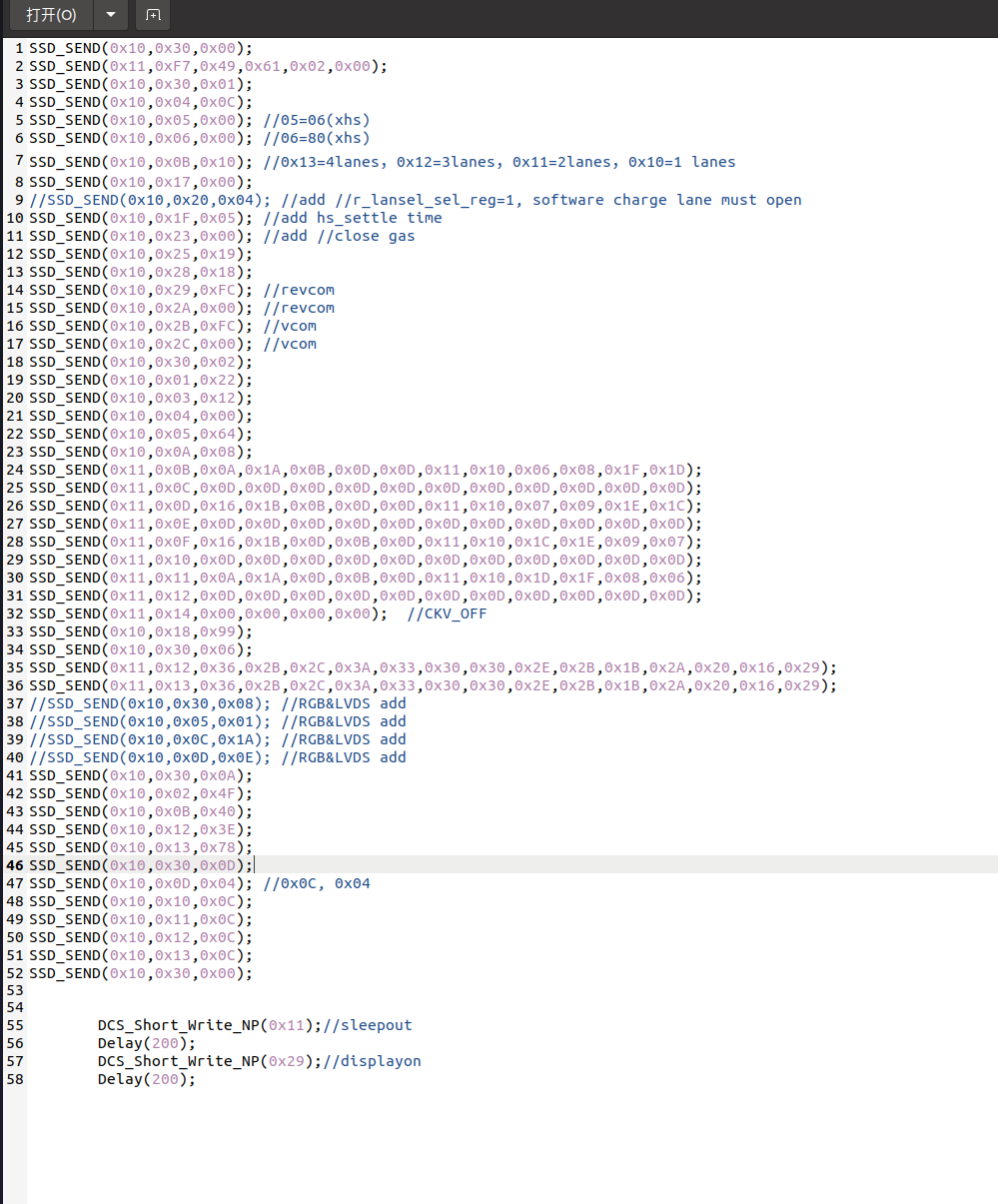

我根据初始化序列转为rk3566平台的dsi初始化序列命令

根据屏幕规格书进行了行场配置
clock-frequency = <51200000>;
hactive = <1024>;
vactive = <600>;
hfront-porch = <160>;
hsync-len = <24>;
hback-porch = <136>;
vfront-porch = <12>;
vsync-len = <2>;
vback-porch = <21>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
现象:

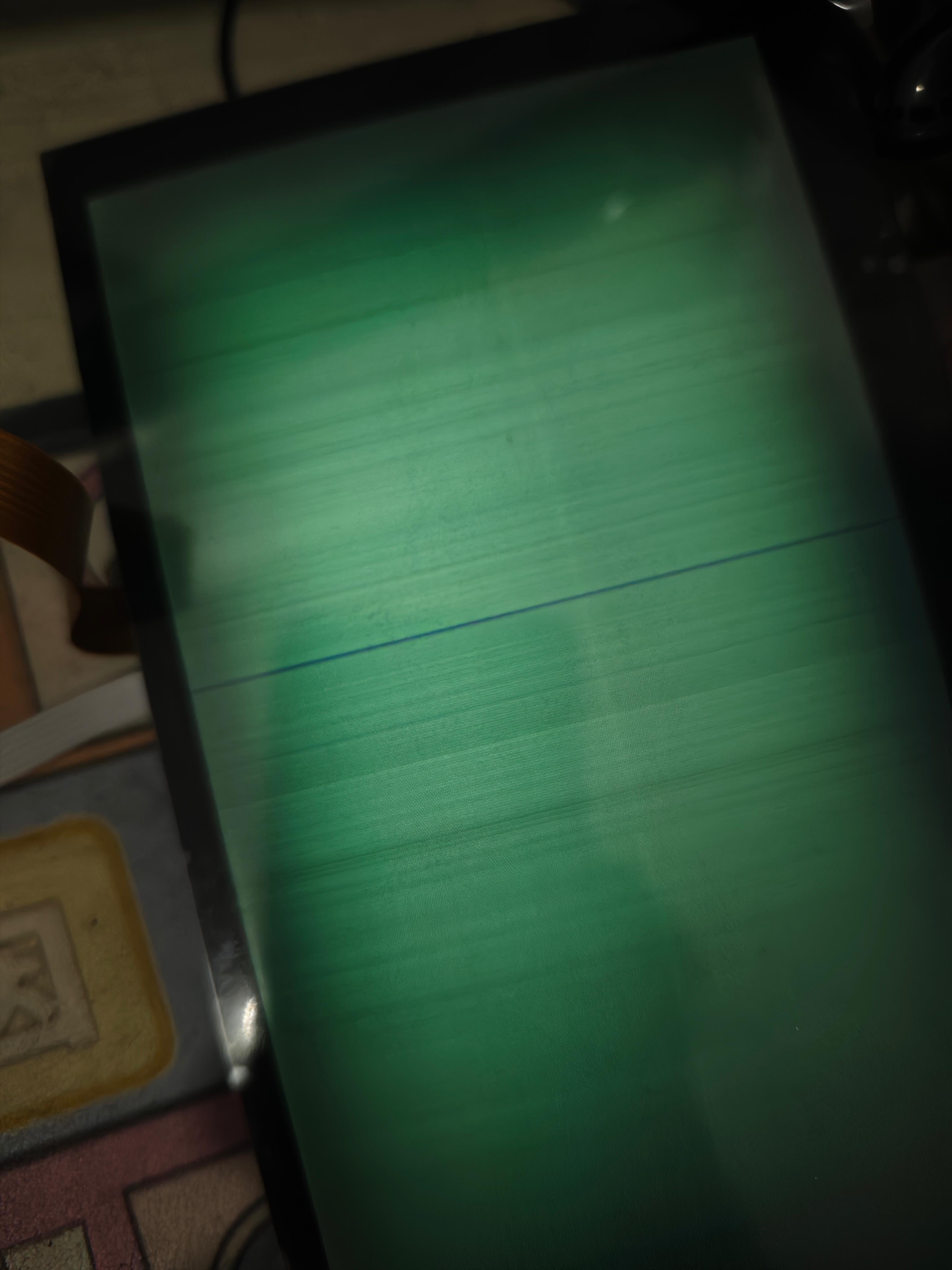

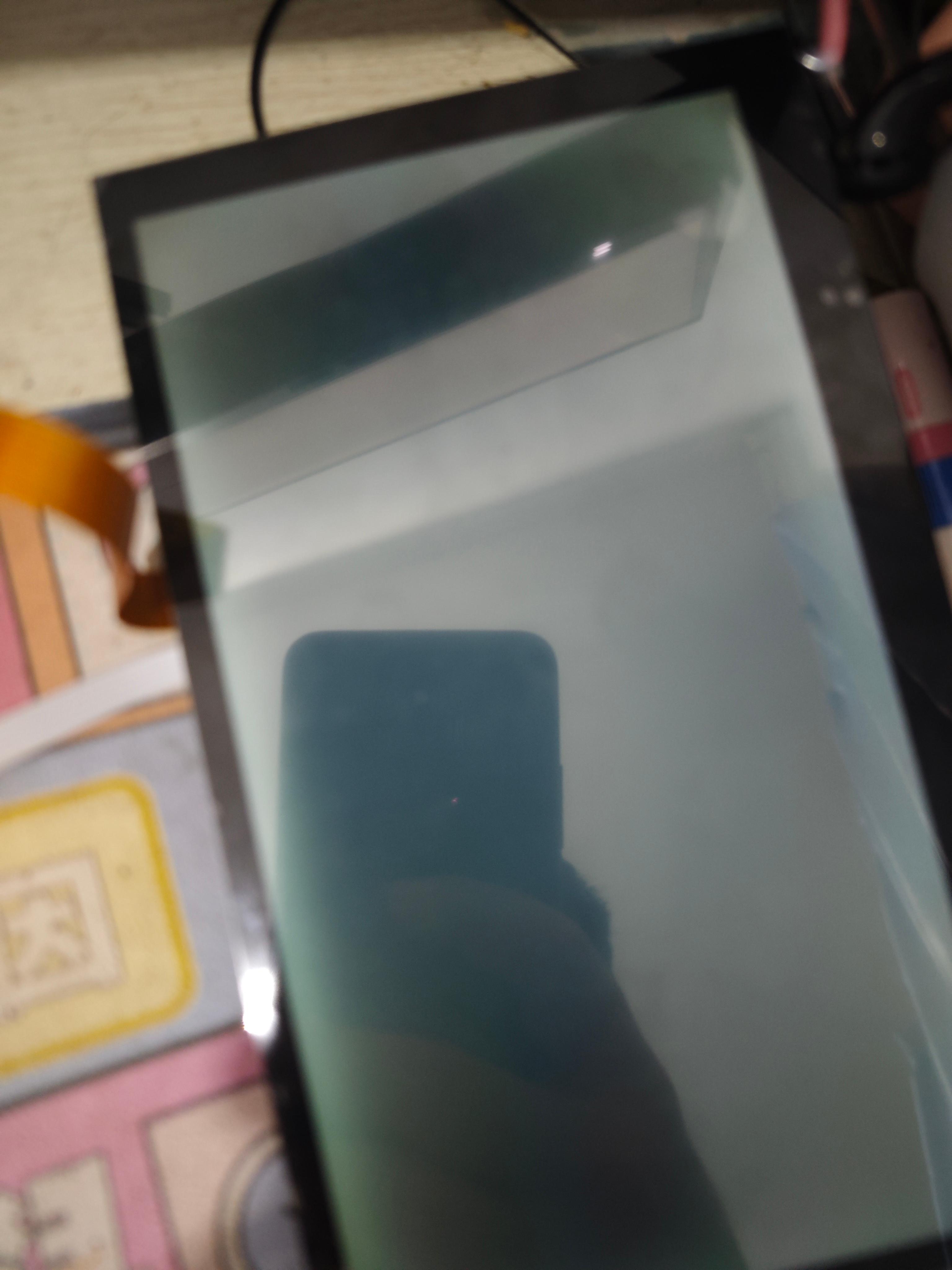

按下复位按键屏幕先变绿然后再变黑.能看见背光被点亮.

已尝试解决的方法及结果
再次确认了屏幕时序和初始化序列.
我怀疑linux没有图像输出到屏幕.我尝试找一个屏幕测试工具,没有找到.
立创开发板
全部评论 默认 最新
小太阳y
2024-12-30 10:20:19 来自广东
回复
大哥，我买的也是这一款屏幕，然后出现了和你同样的问题，请问你解决了吗？
天堂鸟
2024-10-20 07:27:38 来自河北
回复
排线插错了
赠汪沦 作者
2024-10-20 19:28:23 来自重庆
回复
没有吧,背光都亮起来了的
oh my god
2024-10-17 23:19:09 来自广东
回复
没有悬赏[惊呆]
