Mrak点和工装孔的位置是在符合要求的前提下随意放置的吗？那么嘉立创是如何处理不同订单不同位置的Mark点及工装孔呢？是通过编程，用软件调整参数让机械臂调整位置来对齐工装孔吗[发呆]？
已尝试解决的方法及结果
嘉立创PCB
全部评论 默认 最新
嘉立创PCB 官方
2024-10-31 14:30:31 来自广东
回复
您好，对于标准型SMT的，是可以两面贴片的，因此每款板都需要有工艺边，且按规范添加MARK点（如“後來的將來”回复的图片那样添加），SMT机器会自动找到MARK点来调整程序组装的。而经济型SMT，仅限贴一面，且是多款不同板拼在一张大板上面一起加工作业的，因此单款板不需要加工艺边，也不需要MARK点，我们会在整个大板上面添加MARK点来统一组装的，谢谢！
z. 作者
2024-10-31 18:44:26 来自浙江
回复
请问工装孔（定位孔）也是一样的吗？机器自动找到工装孔然后和机器的定位柱对齐？
嘉立创贴片 官方
2024-11-01 09:44:44 来自广东
回复
尊敬的客户您好！经济型订单需要添加1.152mm非金属化孔，数量大于等于3个定位孔，这定位孔是用于我们贴片完后分板锣开使用，定位用。人工上板销钉会和板子上的定位孔进行固定进行分板。
後來的將來
2024-10-31 12:07:12 来自广东
回复

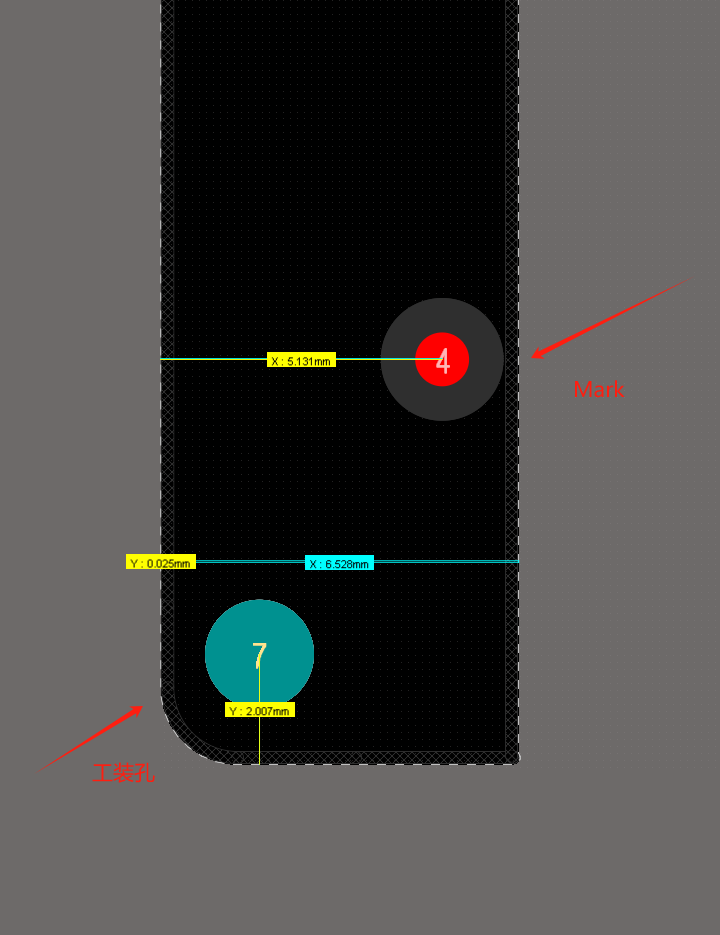

在嘉立创SMT的，光点到板边有要求距离的，且光点最好错开不要对称，定位孔放工艺边中心就可以了。
