详情描述

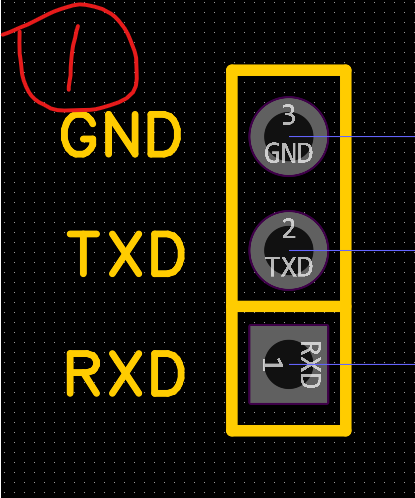

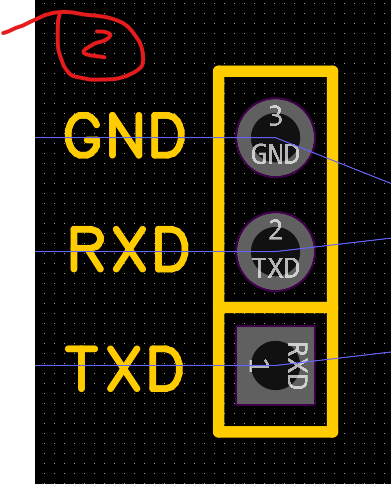

想问下各位，类似这种丝印，是按实际PCB的网络（1号）来标，还是按使用者的接线方式（2号）来标呢？
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
⁣⁣⁣⁣
2024-11-05 14:48:34 来自河北
回复
曾经有个模块反标把我坑了，是什么就标什么
网老四
2024-11-05 15:52:56 来自江苏
回复
支持以板子自身功能标注,板子外部怎么用是外部的问题
虽但
2024-11-05 13:01:07 来自广东
回复
正标 反接
654321gG739K
2024-11-07 10:45:48 来自山东
回复
设想一下假如A会连接B也会连接C，C又会连接D；如果A反标的话B该怎么标C又该怎么标是不是感觉乱套了
YuToo
2024-11-07 10:40:10 来自未知
回复
对，不能反标，容易搞晕的，该是什么就标什么
菜鸟王
2024-11-07 10:33:55 来自广东
回复
直接标比较好
hb-lhw
2024-11-07 08:14:18 来自河北
回复
我们也是用1，PCB有空间，再放上一个箭头，这样更明显。
Jkun Mikey
2024-11-06 14:56:19 来自湖南
回复
直接标
汤姆DIY
2024-11-05 19:07:26 来自北京
回复
当然1，是什么，就标什么
保罗哥
2024-11-05 14:31:56 来自广西
回复
一般字符写在哪，就代表那个模块输出端的电气特性~~
fei_JLC
2024-11-05 13:54:25 来自海南
回复
以MCU为准，也就是1
硬创社恐患者
2024-11-05 11:56:03 来自湖北
回复
直接标，1号
学稚
2024-11-20 16:09:32 来自浙江
回复
无法防呆，就不用标了，测一下就行，很多时候都不知道怎么接合适，试一下也耽误不多
