详情描述

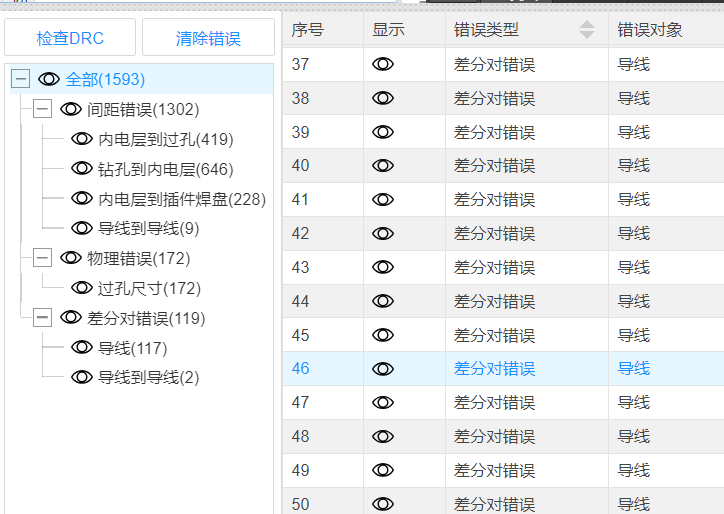

从AD导出后到立创EDA，如何把这些DRC报错一一解决呢？哪些需要忽略，哪些需要更改？怎么更改
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-11-14 11:10:30 来自广东
回复
您好，1.间距错误：不同元素的间距太近了超了设计规则里面的限定数值所以报错了，要么把设计规则里面的数值间距改小，或是在图中把这2个元素间距拉大。2.物理错误：过孔的尺寸有问题，可以自行检查是否需要修改。3.差分对错误：看一下后面的具体报错是什么问题，间距问题跟1一样的解决方式。
极云 作者
2024-11-15 21:47:53 来自江西
回复
嗯嗯，多谢，对照这提示一个个看了，间距问题是内电层的铺铜没有转换好，重建铺铜就好了。孔的直径默认规则是0.3的内径要0.6的外径，这个外径原AD里是0.52外径，改尺寸就好了。差分对是默认限长没达标，调整一下就好了。自己动手弄一遍让我有了新的认知。
没有更多啦~
