sail 2024-11-28 18:55:14 来自广东板块：嘉立创EDA 互动量：300

详情描述

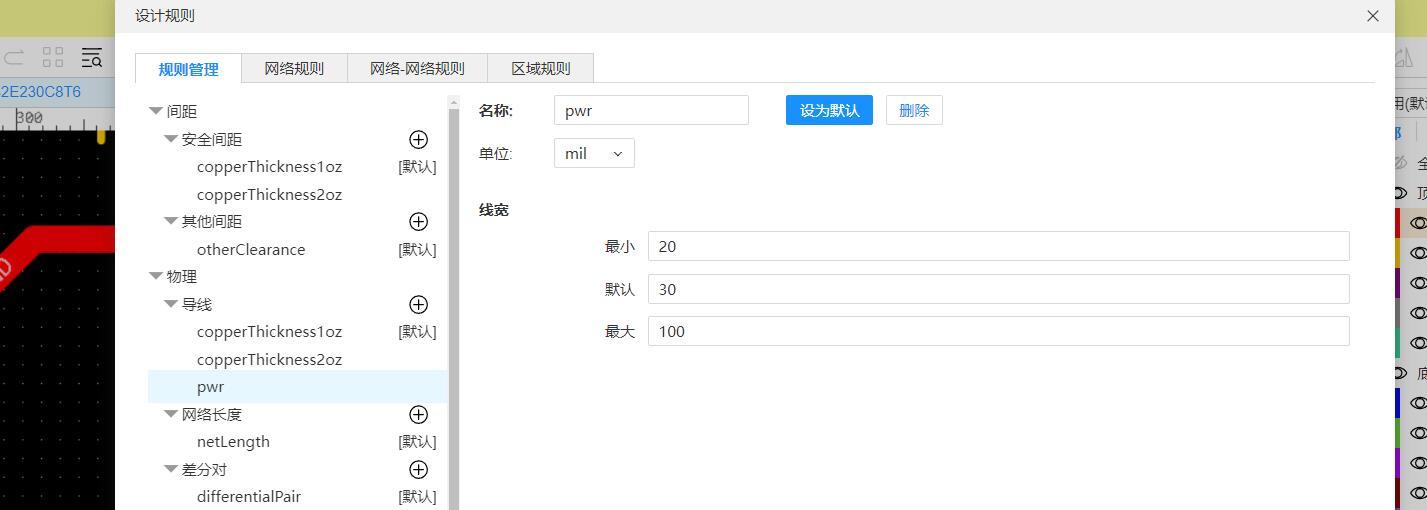

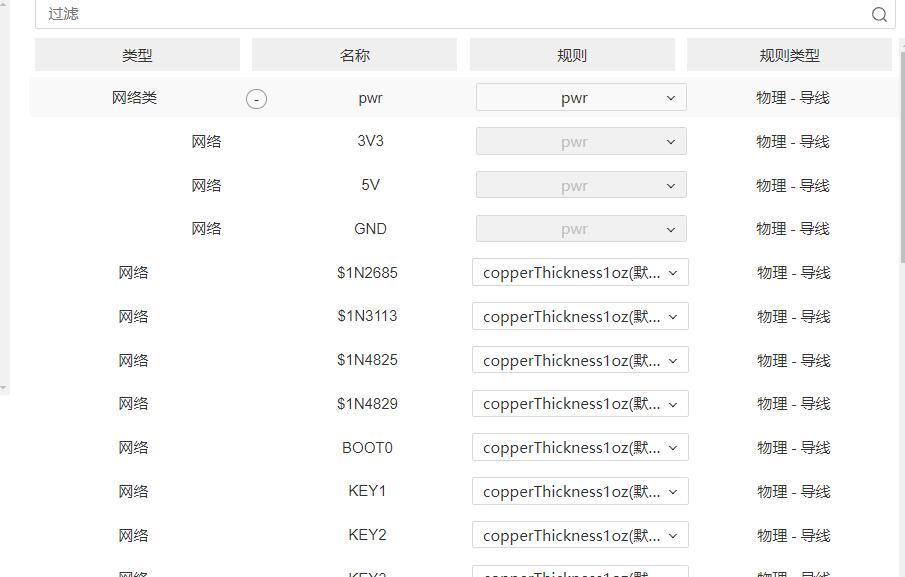

有没有哪位大佬帮忙看看我的布线规则是不是哪里设置错了，布线线宽大小全部是一样的，图1是我自己设置的5V/3V3/GND布线规则，运用的是图2的线

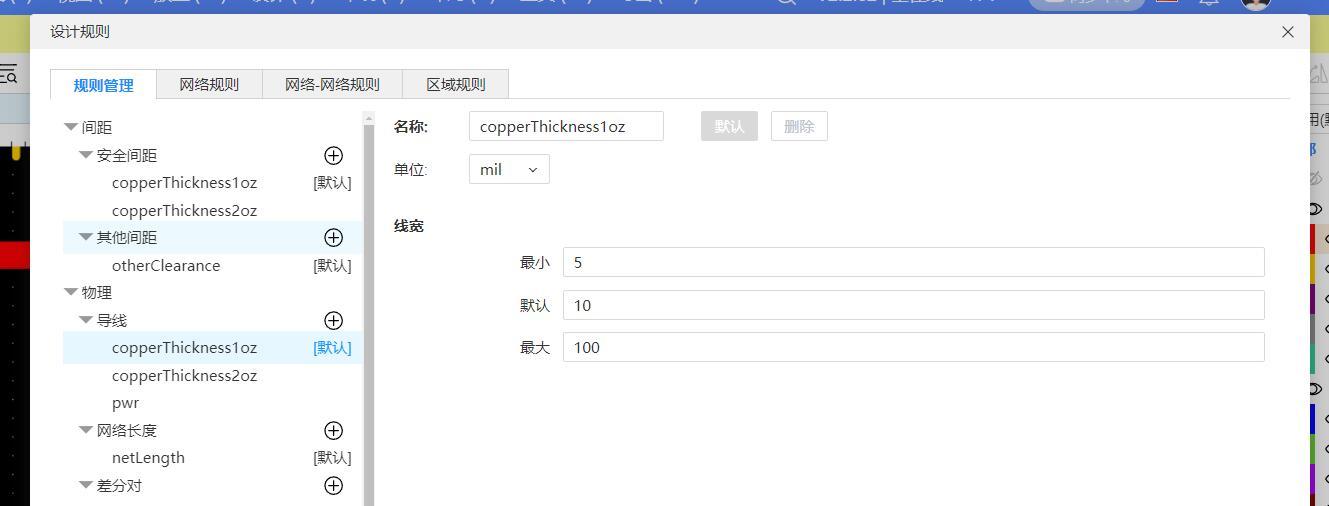

宽大小，其余默认的是图3但是在布线的时候就全部是图2的大小了

已尝试解决的方法及结果

嘉立创EDA

全部评论默认最新

作者

2024-11-28 19:09:40 来自广东

找到问题了，是在最右边的属性那里常用设置下面，起始布线宽度要跟随规则

作者

2024-11-28 18:56:06 来自广东

有没有哪位大佬帮忙看看我的布线规则是不是哪里设置错了，布线线宽大小全部是一样的，图1是我自己设置的5V/3V3/GND布线规则，运用的是图2的线宽大小，其余默认的是图3但是在布线的时候就全部是图2的大小了
