详情描述

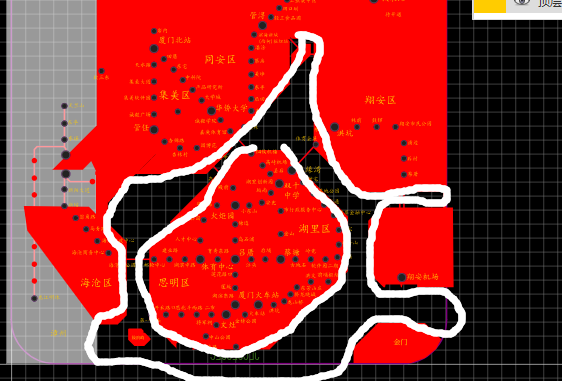

我这部分实在不好整，因为手动放置实心填充两者直接会有间隙啊，而且导线部分又是开窗区，两者相撞了

已尝试解决的方法及结果
我手动去设置有空隙，而且一些地方不好设置啊
嘉立创EDA
全部评论 默认 最新
间距错误
2024-12-06 21:36:07 来自上海
回复
把这一部分复制一个，然后转为阻焊区域（或者设置阻焊层）
Ethaniel 作者
2024-12-06 23:35:17 来自福建
回复
是空的那部分，红色的是顶层，剩下那部分才是我想喷锡的部分
间距错误
2024-12-07 17:57:07 来自浙江
回复
之前的填充区域复制一份，然后新建填充区域粗略覆盖之前的填充区域范围，然后选择之前的填充区域和新建的填充区域，用排除重叠区域，然后删除多余区域，转为阻焊层，然后粘贴
Ethaniel 作者
2024-12-08 12:33:11 来自福建
回复
谢谢！谢谢你抽出时间告诉我详细方案，我已成功解决！
嘉立创EDA小七 官方
2024-12-06 15:25:52 来自广东
回复
您好，开窗就是添加阻焊层，如果您想要这种异形的开窗区域，您需要在阻焊层自己绘制一下，然后再3d预览可以看到黄色效果。
