输入端为5V5A输入，走线宽度2mm，流经1000uF电容后给多个负载供电。[有心思][有心思][有心思]

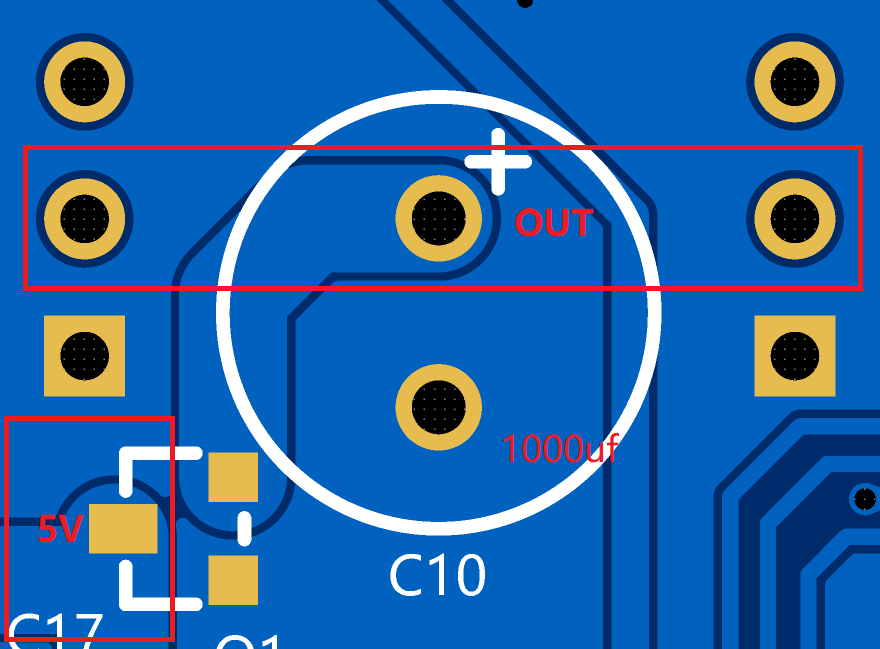

设计1：电容正极直接连接负载干路，孔内径1.0，电流从底层通过电容流向两侧负载。
Top层


Bottom层

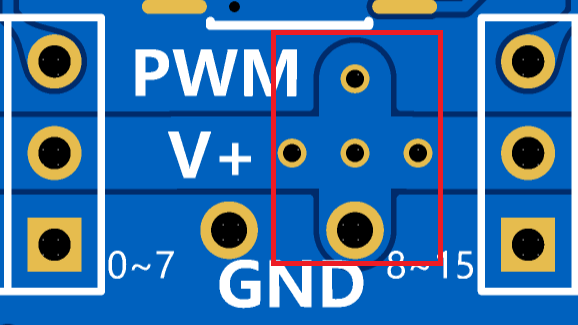

设计2：电容放在输入端干路，5A电流流经电容后，再通过4个内径0.5的过孔汇入负载干路。
Top层


Bottom层

已尝试解决的方法及结果
[坏笑][坏笑]
开源硬件平台
全部评论 默认 最新
难嵌 作者
2024-12-08 16:51:32 来自四川
回复

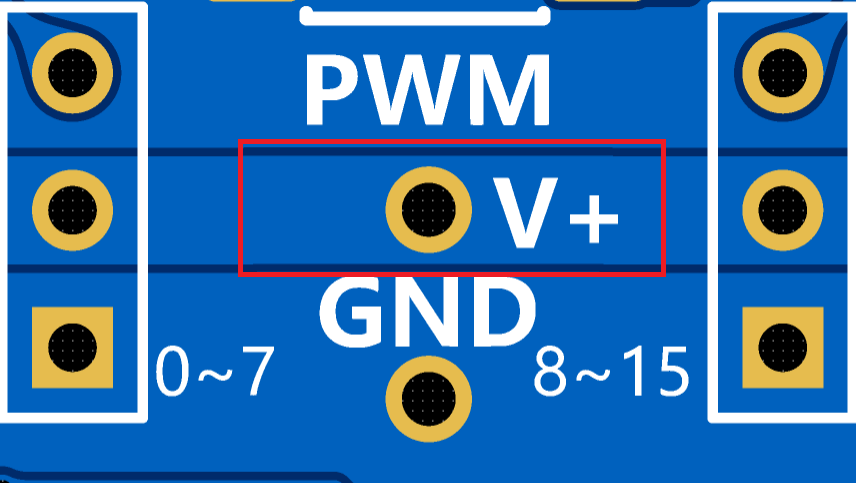

设计2的Bottom搞错了，这个才是[流汗][流汗][流汗]
间距错误
2024-12-15 12:48:03 来自浙江
回复
和板厚也有关系，理论上越薄过孔电阻越小嘛
间距错误
2024-12-15 12:46:21 来自浙江
回复
孔铜厚一般只有走线的⅓厚，我一般按照过孔的载流能力约等于其直径宽的走线计算，那1mm走5A还是比较热的，不过焊的时候是不是锡就流到孔上了？[看]
