反激电源 ，变压器无输出,各位大佬帮忙看看吧
目前测试的整流桥是正常的，310V
但是TOP254的 C脚电压 是波动的，4.8-6V左右震荡，查手册，好像是一直处于重启的状态。

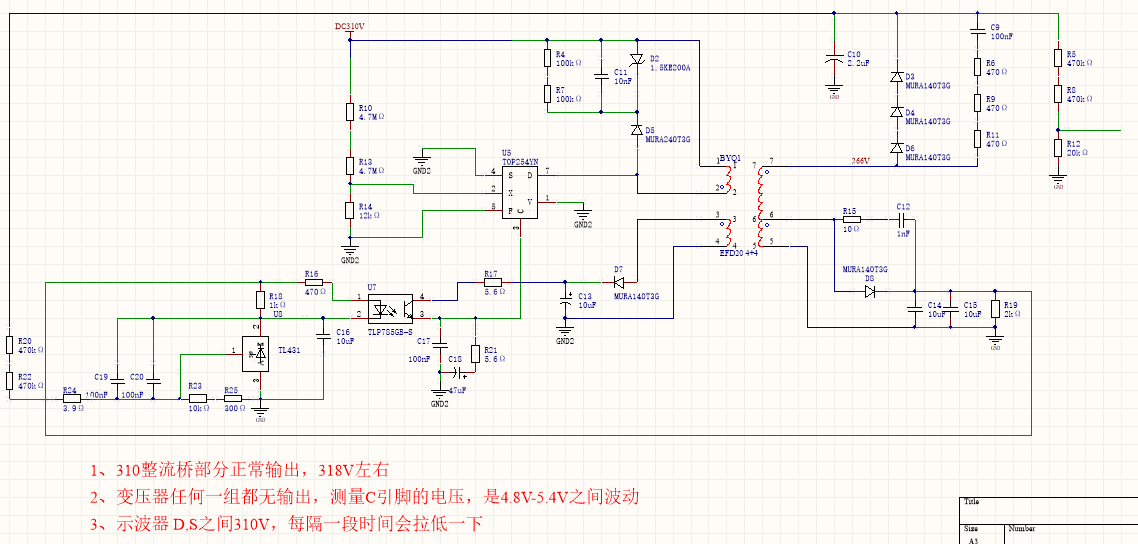

附电路图：

已尝试解决的方法及结果

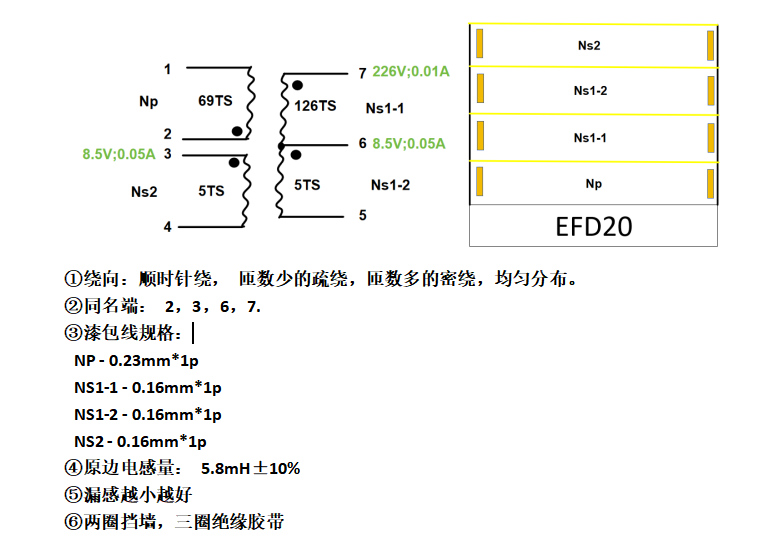

附变压器参数：

开源硬件平台
全部评论 默认 最新
LY~122
2024-12-10 09:41:30 来自福建
回复
你这个电路怕是问题有点多，这不敢上电的吧[惊恐]，而且这个变压器匝比不对劲吧，你这是升压的匝比吧[惊恐]，官方原理图如下
爱动手的小王 作者
2024-12-10 09:54:40 来自北京
回复
感谢答复，目前上电是不工作的状态，是想实现输出260V的DC输出，串那3个二极管的原因是由于副边电压高，要求反向耐压900V左右，所以串了三个。辅助绕组是给V脚供电的，只不过现在我测V脚波形是这样的，感觉TOP254一直在复位。
野路子
2024-12-09 20:47:56 来自未知
回复
V脚似乎连接不正确哦
爱动手的小王 作者
2024-12-10 09:51:02 来自北京
回复
感谢答复，我查了手册， V脚跟S极接在一起 代表禁用的意思， 我后续把V脚用4M的电阻上拉到310V，还是不工作[大哭]
