详情描述
请问导线和过孔之前的最小间距应是多少呢？可不可以设置为4mil？目前我设置为6mil，在BGA扇出的时候，没有达到预设的效果


已尝试解决的方法及结果
目前设置了6mil的间距，使用了盘中孔之后，通道间没办法走两根信号线
未解决原因
没有得到明确的回复信息
嘉立创PCB
全部评论 默认 最新
jcmaxx33 作者
2024-12-31 14:16:37 来自陕西
回复
这个工艺介绍之前也看了，并且也参考了开源项目-泰山派，泰山派工程里面设置的是4mil，但是我之前按照4mil设置 设计了一个工程，打样的时候反馈不能加工，所以这里麻烦明确一下信息，
嘉立创EDA小七 官方
2024-12-31 14:12:25 来自广东
回复
您好，这是我们工艺方面您看下：https://www.sz-jlc.com/portal/vtechnology.html
jcmaxx33 作者
2024-12-31 14:18:49 来自陕西
回复
近期我在设计的方案，走线密度比较大，所以想明确过孔和导线间的设计和加工要求，工艺介绍里面没有明确说过孔到导线之间的距离，只是提出了焊盘到导线之间的距离
jcmaxx33 作者
2024-12-31 14:25:46 来自陕西
回复

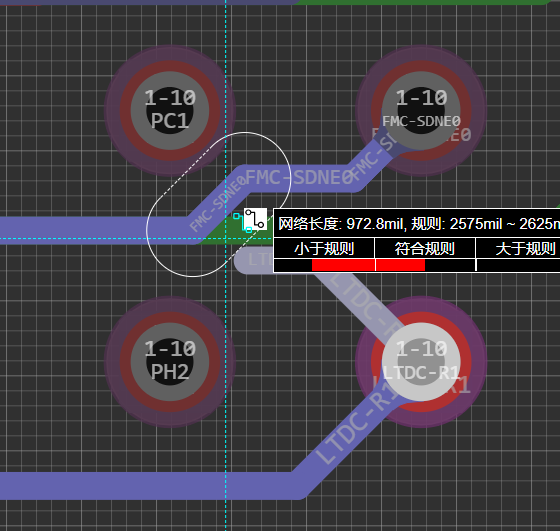

这个是我在软件里面的测试
嘉立创EDA小七 官方
2024-12-31 15:03:47 来自广东
回复
过孔和焊盘是一样的
jcmaxx33 作者
2024-12-31 15:16:28 来自陕西
回复
好的 那我准备一下，打个样板看一下
