详情描述

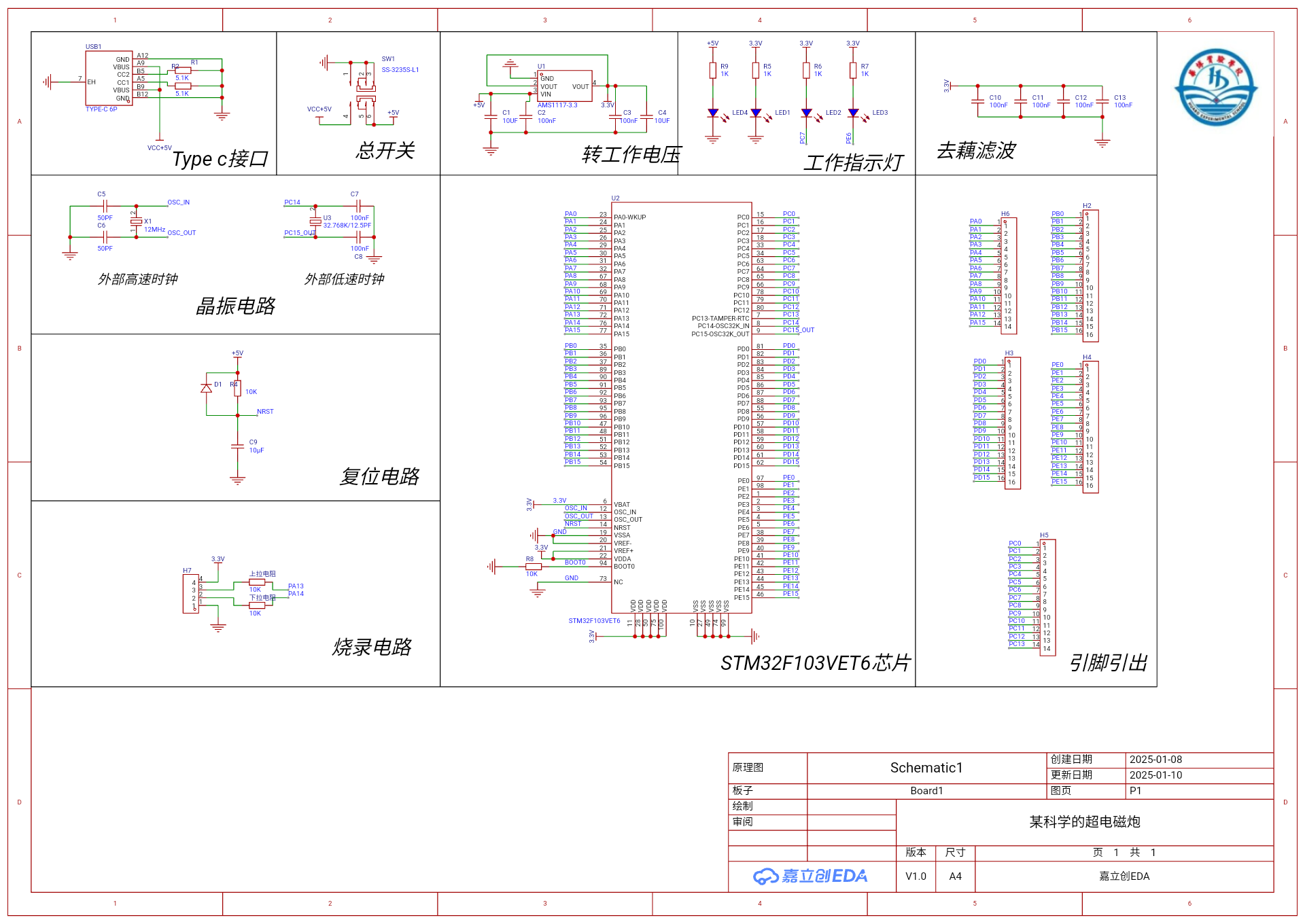

本人初三生,周围没有人可以教这个,怕原理图错误导致浪费元器件的钱,希望能有人帮忙看一下
已尝试解决的方法及结果
DRC检查正常
开源硬件平台
全部评论 默认 最新
阿达
2025-01-13 10:04:23 来自江苏
烧录电路不需要上下拉电阻,STM32内部已经集成了,而且你这个上下拉电阻也画错了,上拉应该是电阻一头连PA13,另一头连3.3V,你这样连实际变成了串联。 还有单片机必须用F103VET6吗?如果只是为了练练手建议用便宜一点的,比如STM32F070,STM32F030,立创商城就四五块钱一片,引脚也少,用烙铁可以很轻松焊接,VET6这100个腿,手艺不好容易连锡,而且十几块钱一片焊废了还是挺心疼的。 我看你Typec接口只是用来供电,那可以选择2P的typec接口,比较好焊接,例如立创商城编号:C2919656。 晶振选择12Mhz是有什么特殊理由吗?如果你完全是初学者,代码是拷贝别人的,那就需要注意好几个分频系数,我的建议是看看你想复刻的工程用的是多少频率的晶振,通常市面上卖的开发板用的8Mhz。 晶振的匹配电容通常经验值选择20pf,大了可能不起振。 可以考虑在复位电路C9两端并联一个小开关,方便单片机程序跑飞时手动复位,复位电路里的D1不知道是用来做啥的? BOOT0和BOOT1最好可以引出来。 我建议再参考一下其他人画的最小系统:https://zhuanlan.zhihu.com/p/92483993
永相芯随
2025-02-06 14:21:23 来自广东
新手建议先抄一个简单的demo开发板来照着来搞[绝]
y11ulia
2025-01-13 09:13:58 来自广东
有开源的
嘉立创EDA小七 官方
2025-01-11 09:37:15 来自广东
您好,可以先用检查drc工具先进行检测。
