详情描述

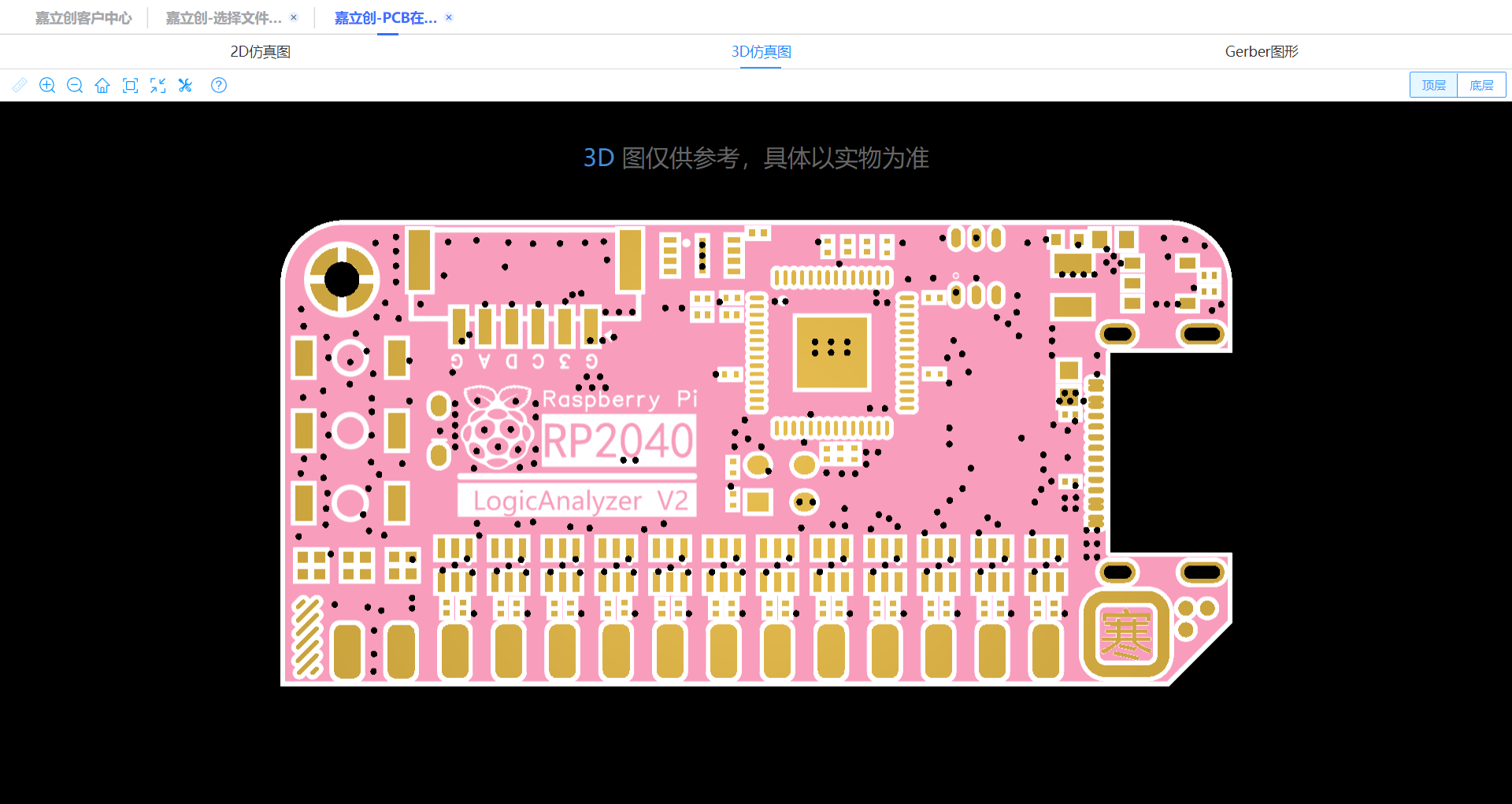

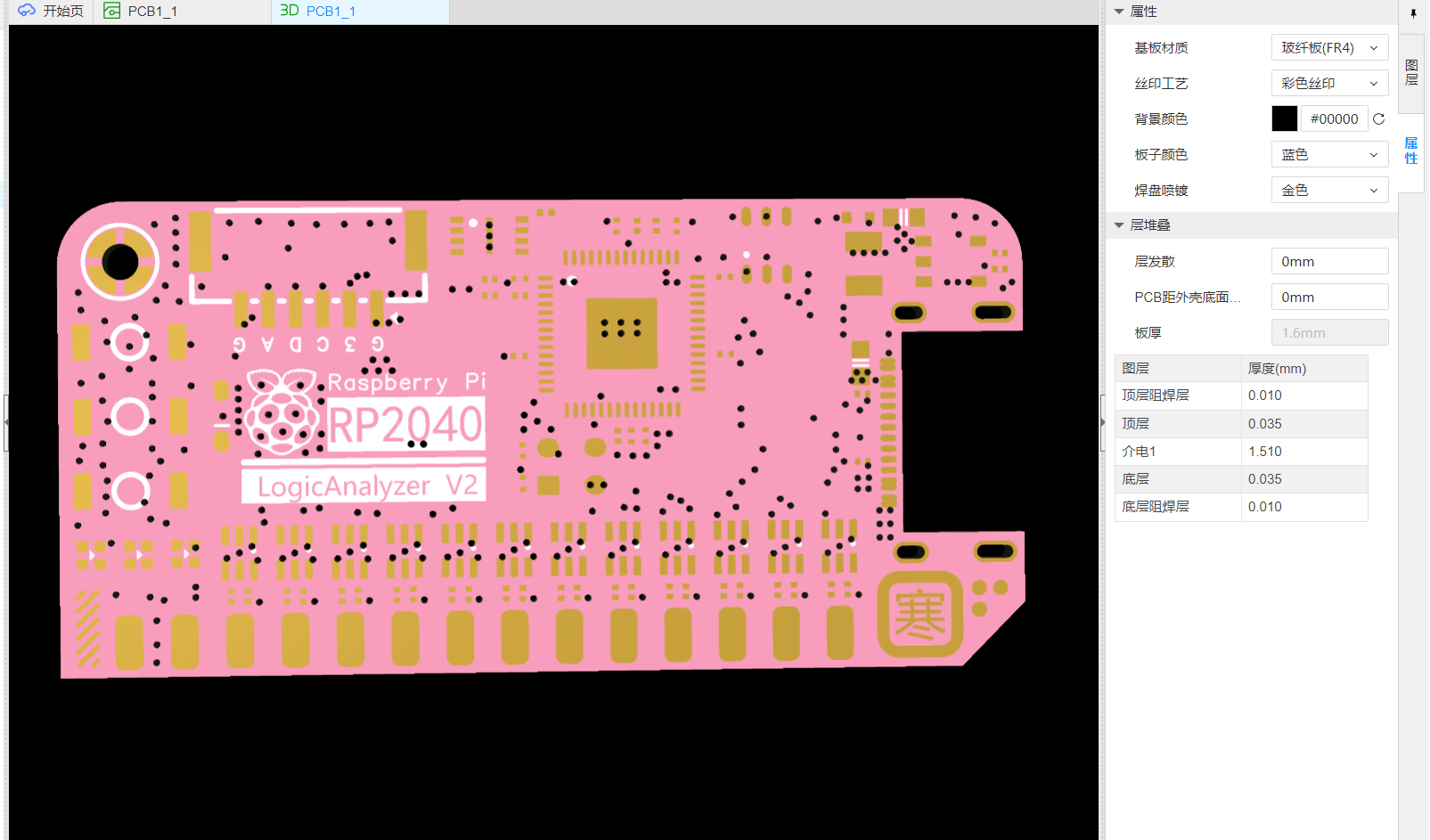

如图，第一张是下单助手的3D预览，实物也基本如此，第二张是EDA的3D预览
除了以图片和文字形式的阻焊层，都会有白边，如何去掉呢
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
⁣⁣⁣⁣
2025-02-16 22:21:17 来自河北
回复
彩色丝印因为是在白色阻焊上UV印刷的图案，这个白边可能没法去除
Golden_nianhua 作者
2025-02-16 23:47:27 来自北京
回复
好像是EDA生成的GERBER就这样，不知道有没有方法能调一调
⁣⁣⁣⁣
2025-02-17 00:05:56 来自河北
回复
彩色丝印要避开焊盘都会这样，可能纯色会更明显一点
Golden_nianhua 作者
2025-02-17 00:12:37 来自北京
回复
刚才瞎试，阻焊扩展-0.2mm，然后把这样生成的彩色丝印层，替换到原来的gerber，预览里就看着还行，就是印刷的时候看运气对不对的准了[哭笑]
⁣⁣⁣⁣
2025-02-17 00:16:24 来自河北
回复
JLC这么设置肯定是考虑了印刷精度的，以前内测时就经常盖住焊盘[看]
⁣⁣⁣⁣
2025-02-16 22:19:27 来自河北
回复
逻辑分析仪！太好了 看来我不用画了
Golden_nianhua 作者
2025-02-16 23:45:17 来自北京
回复
是别的大佬的开源项目[强] https://oshwhub.com/zoulidezhanghao/raspberry-pi-development-board-100m-logic-analyzer
⁣⁣⁣⁣
2025-02-17 00:08:17 来自河北
回复
这个啊，我以为是新版的400M的
