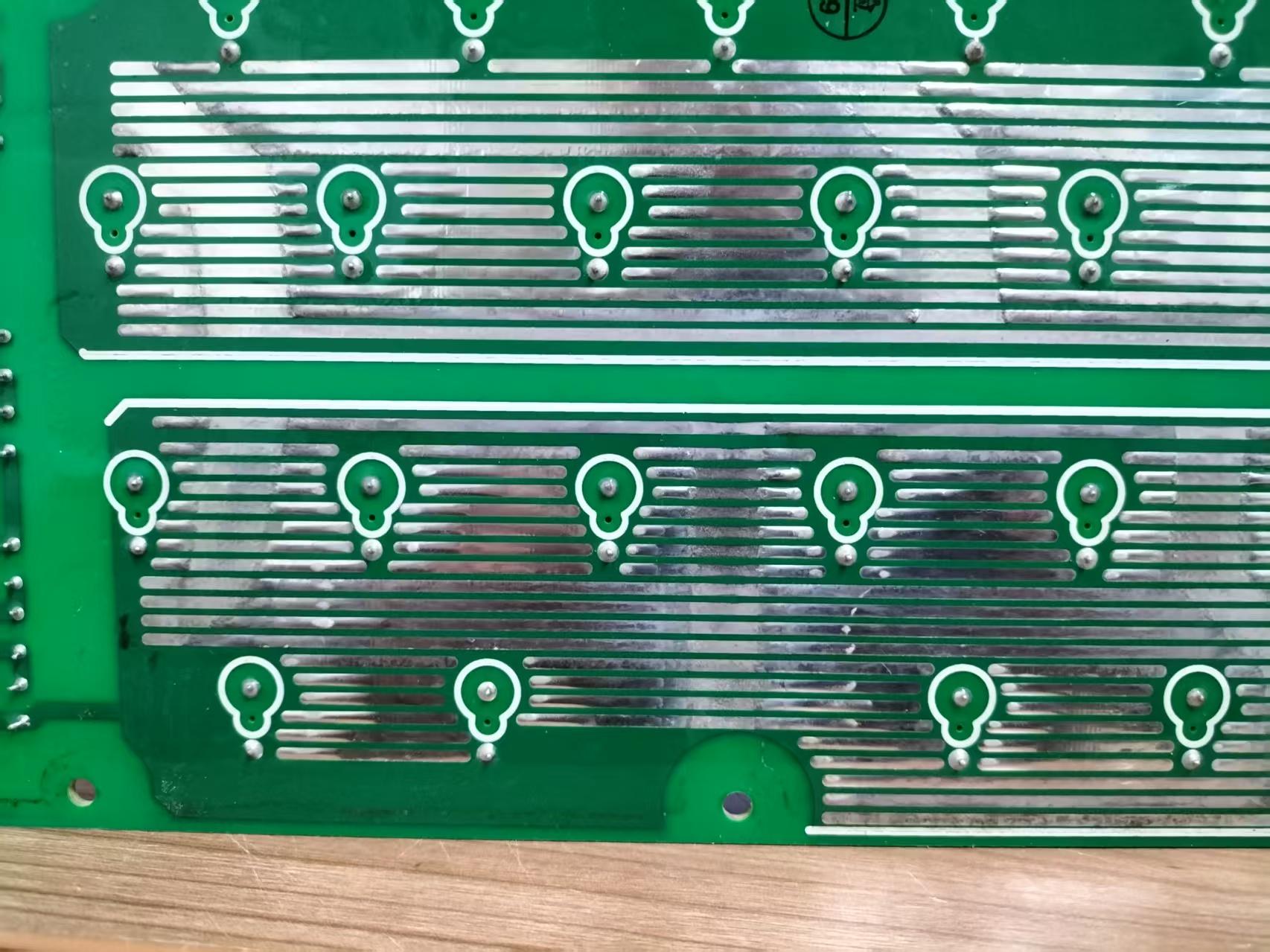

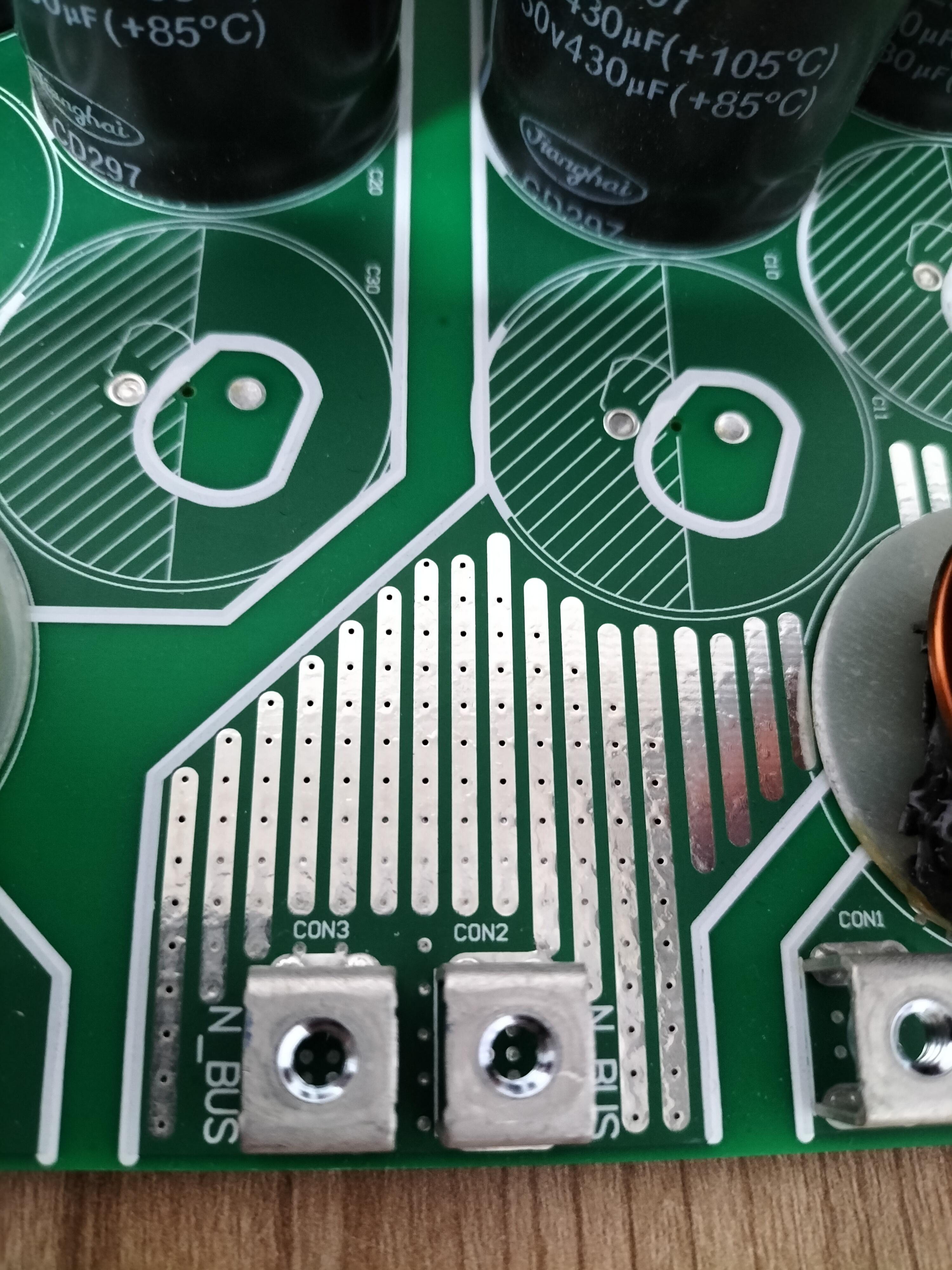

各位老师，我是初学PCB，今天看到一块板子上面有银色条条，去网上搜索也没有一个明确的结果，其中有一个提到了PCB阻抗条，请问这个是什么东西，用立创EDA要怎么画出来呢？谢谢，祝新年发大财！[双手合十]



已尝试解决的方法及结果
硬创社
全部评论 默认 最新
Thomastrong
2025-02-18 08:47:31 来自浙江
回复
阻焊层开窗，可以在上面搪锡，增大载流能力。
Leeger 作者
2025-02-18 16:07:55 来自湖南
回复
谢谢
不爱吃鱼的猫
2025-02-17 16:55:47 来自四川
回复
这叫助焊，不是阻抗
Leeger 作者
2025-02-18 16:06:29 来自湖南
回复
谢谢
虽但
2025-02-17 13:08:31 来自广东
回复
阻焊层开窗
Leeger 作者
2025-02-18 16:06:23 来自湖南
回复
谢谢
Leeger 作者
2025-02-18 16:05:34 来自湖南
回复
谢谢各位，我在立创里用线条工具在阻焊层画了线条，线条属性--图层--阻焊层，3D如图，请各位老师看一下，是这样吗？
间距错误
2025-02-17 22:00:43 来自上海
回复
eda里面画折线，然后改到顶/底层阻焊层
间距错误
2025-02-17 21:58:46 来自上海
回复
阻焊层开窗，这里是增加pcb过流用的（开窗部分上的锡分担部分电流），同时增强散热
Leeger 作者
2025-02-18 16:07:44 来自湖南
回复
谢谢
