详情描述

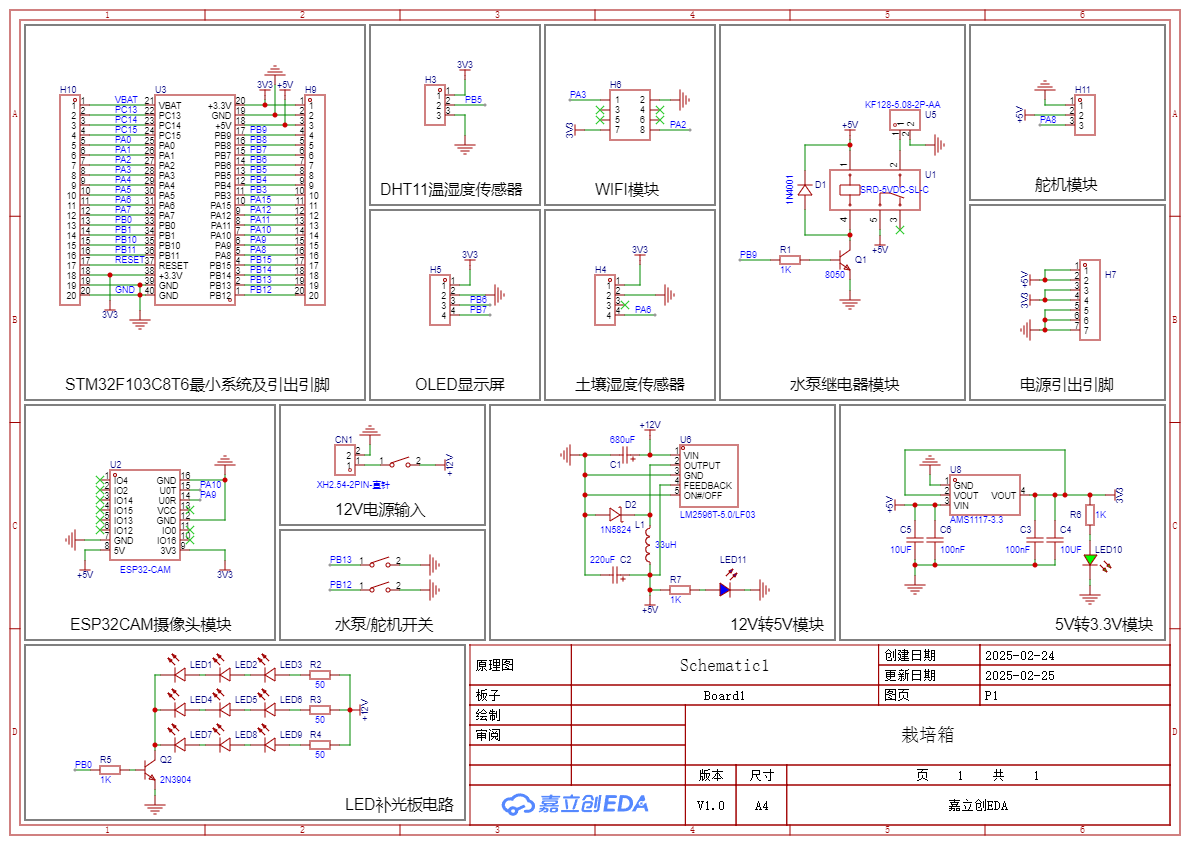

#DIY设计##嘉立创PCB##嘉立创PCB##DIY设计##DIY设计#自己尝试搭建的基于STM32F103C8T6最小系统板的智能绿植栽培箱，涵盖ESP32CAM实时观测、WIFI上位机控制、LED补光灯、水泵模块、舵机模块、土壤湿度传感器、环境温湿度传感器，采用三电池接入12V电源降压5V、3.3V后使用。#DIY设计# #嘉立创PCB# #STM32F103C8T6# #ESP32CAM#
已尝试解决的方法及结果
根据手册、B站教学视频、开源项目自行修改过
#DIY设计#
#嘉立创PCB#
#STM32F103C8T6#
#ESP32CAM#
开源硬件平台
全部评论 默认 最新
绝版高高怪 作者
2025-02-26 22:58:06 来自江苏
回复
更新一下打板
white呆呆
2025-02-26 09:06:06 来自广东
回复
DRC检查一下嘛。画PCB的时候同步复查。最终根据调试结果优化原理图哈
绝版高高怪 作者
2025-02-26 09:10:50 来自江苏
回复
嗯嗯，谢谢意见！DRC是没问题的，但是不太知道DRC能检查到什么程度的错误
white呆呆
2025-02-27 08:49:19 来自广东
回复
没有致命的开路短路和网络重复的错误哦
绝版高高怪 作者
2025-02-27 11:20:34 来自江苏
回复
非常感谢大佬！！
