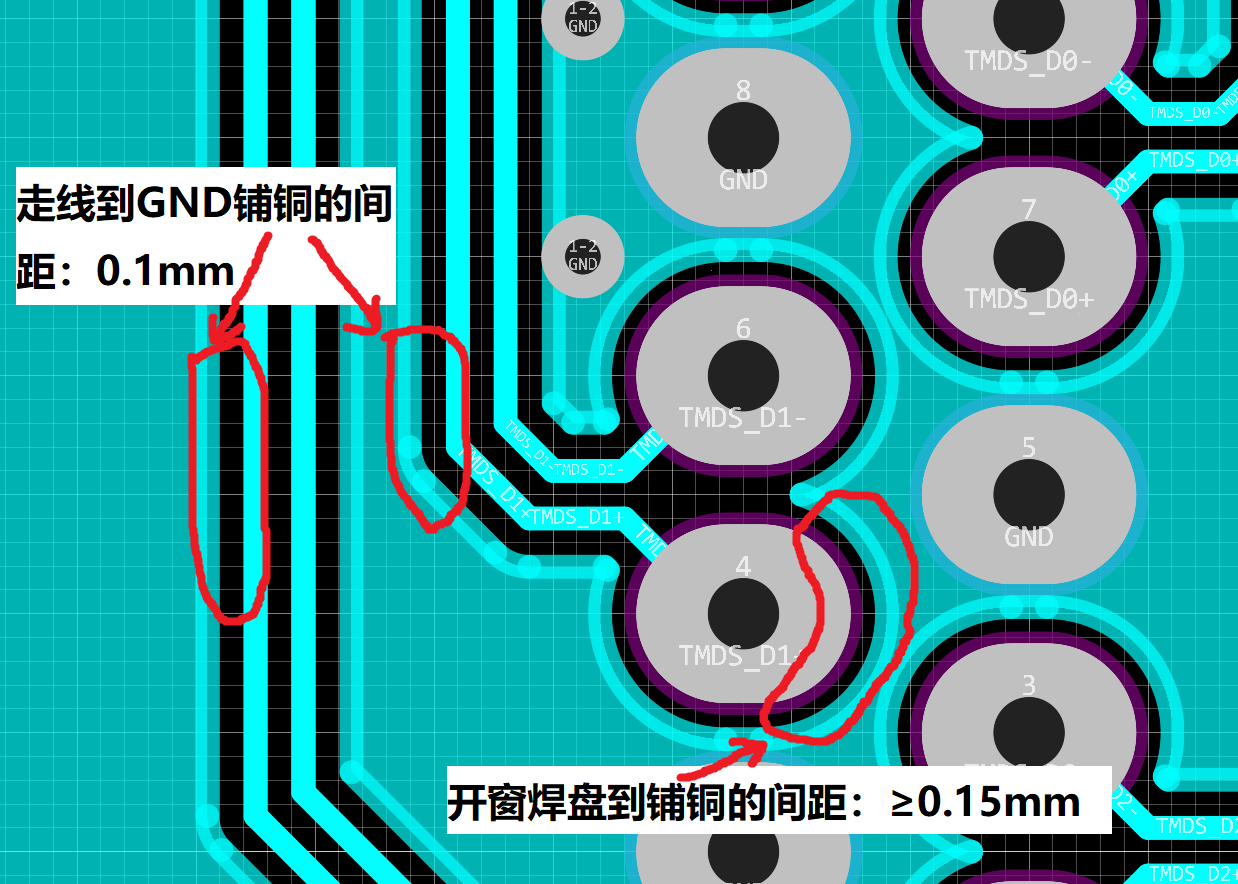

嘉立创FPC工艺，要求开窗焊盘到铺铜的距离≧0.15mm；由于FPC板子中还有差分线，需要走线到铺铜的间距0.1mm，具体需求见下图。怎样为GND铺铜设置这样的规则？
已尝试解决的方法及结果
已尝试的方法1：在设计规则中，设置“间距--安全间距”中的所有间距都为0.15mm，设置“平面--铺铜--网络间距”为0.1mm。
效果1：开窗焊盘和走线到铺铜的间距都为0.1mm，不满足嘉立创FPC工艺要求。
--------------
已尝试的方法2：在设计规则中，设置“间距--安全间距”中的所有间距都为0.1mm，设置“平面--铺铜--网络间距”为0.15mm。
效果2：开窗焊盘和走线到铺铜的间距都为0.15mm，可以满足嘉立创FPC工艺要求，但不满足“差分线到铺铜间距0.1mm”的要求。
