这个电路应该怎么分析？从左向右还是从右向左？这种顶啊路应该怎么自己搭建？？？？？为什么要着这样搭建一个过流保护？只用中间三极管和并联的两个电阻不就可以实现通过的电流是1A了吗？不就可以实现通过的电流是1A了吗？
已尝试解决的方法及结果
嘉立创PCB
全部评论 默认 最新
asefgtbnjcxcef2335
2025-03-03 10:00:09 来自广东
回复

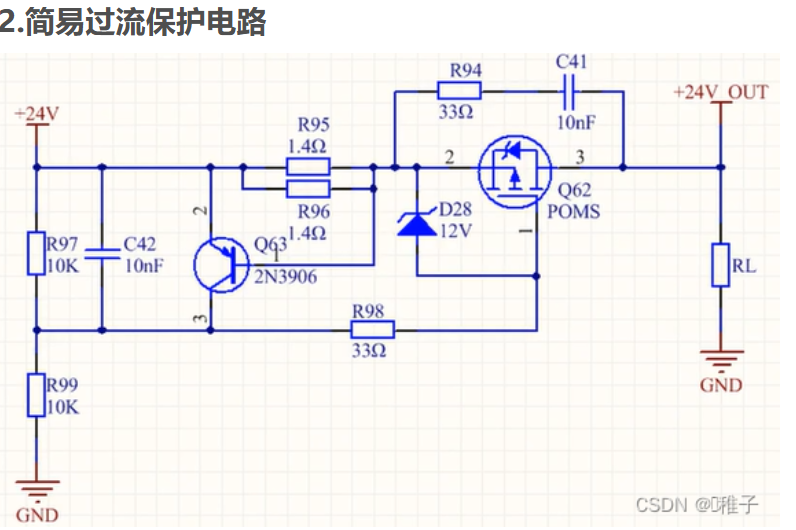

1、从左到右 2、+24V给RL供电 3、过流保护是防止电流过大烧坏RL或供电电流不足进行限流 4、保护原理。 4.1 R95和R96是电流采样（信号输入，传感器），Q63是电流检测（主机，信号处理），Q62是执行（驱动输出）。 4.2 R95和96并联等于0.7R，当电流小于1A，电阻电压小于0.7V，三极管关闭，Q62打开，对RL供电 4.3 R95和96并联等于0.7R，当电流大于或等于1A，电阻电压等于0.7V（因为大于1A时，会被三极管的Vdg钳在0.7V），三极管导通，Q62关闭，+24V对RL断路
