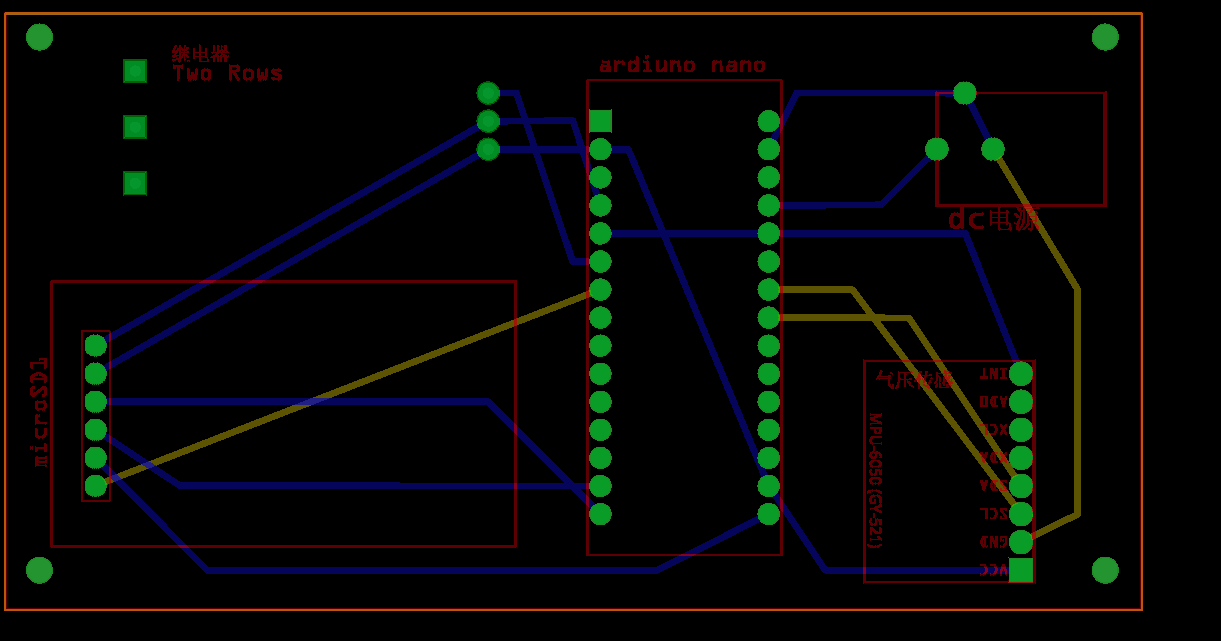

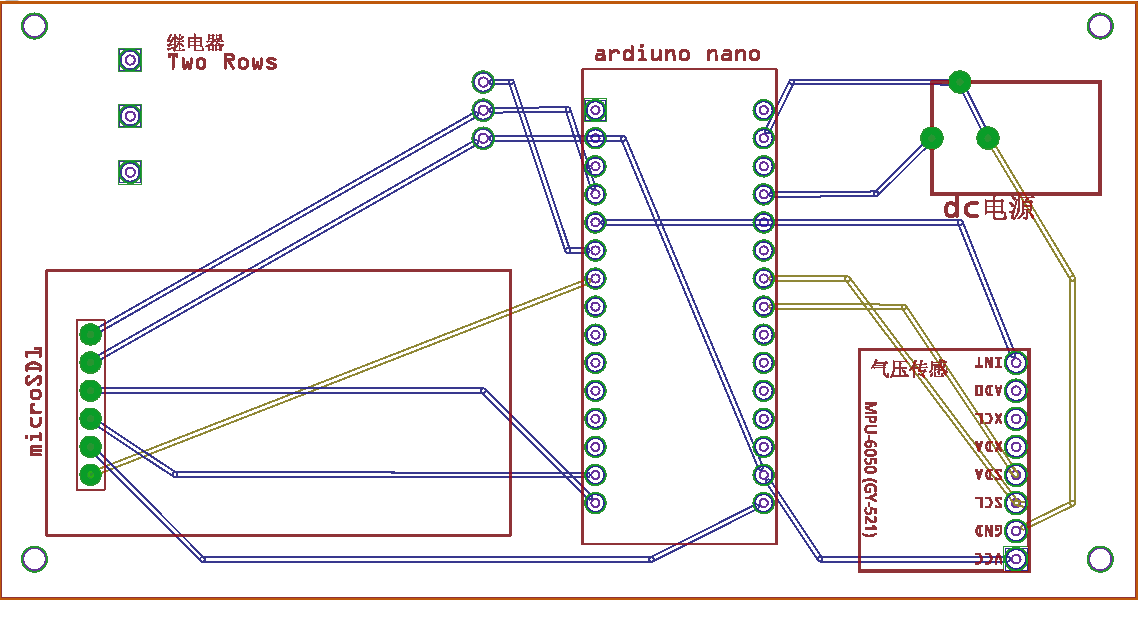

#嘉立创PCB# #arduino# 下图是我做的板子，

1、麻烦各位老哥看看有没有什么设计不合理的地方。

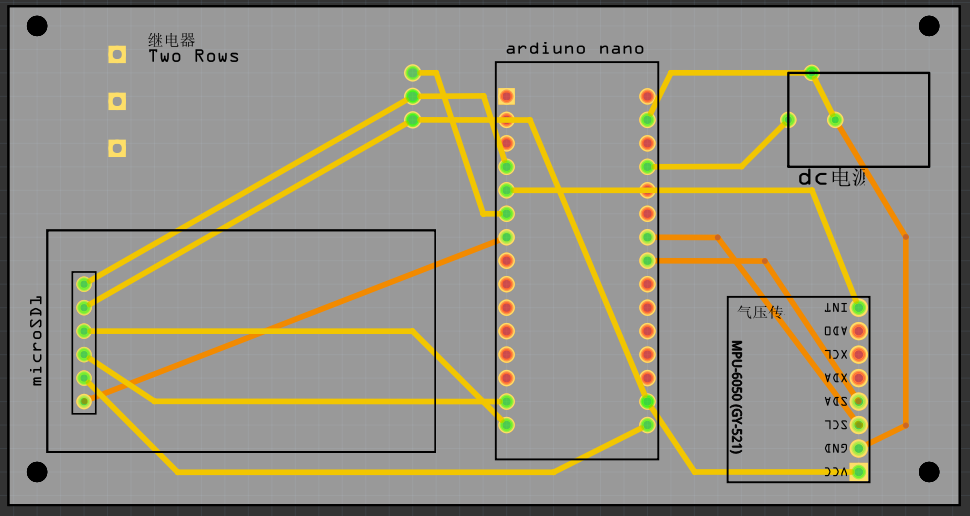

2、嘉立创下单的有个“阻焊覆盖”，四个选项都有什么作用？我看P1那个预览图，如果选了过孔盖油，会对我焊接元器件产生影响？

3、我的设计是用pcb代替洞洞板做单片机，已经焊好排针的开发板能不能焊到板子上？

已尝试解决的方法及结果
#嘉立创PCB#
#arduino#
嘉立创PCB
全部评论 默认 最新
KPA
2025-03-30 00:30:53 来自台湾
回复
实际打板中可能会短路的点
怀仁堂薄纱年轻人 作者
2025-04-06 16:09:08 来自未知
回复
感谢感谢
Mr.Wu
2025-03-24 11:36:49 来自广东
回复
蓝色的线是底层的吧？看着好些线条交叉了，这个要检查一下是不是短路了。你选了“过孔盖油”，资料中没有过孔的话，全是开窗的插件孔是不受影响的，依然可以焊接。
怀仁堂薄纱年轻人 作者
2025-04-06 16:09:19 来自未知
回复
谢谢老师
