请教一下各位大佬，我想做一个hub，想加一个外部供电跟内部供电的自动切换。
然后我在开源平台准备看看大佬都是怎么做的，翻到一个跟需求比较类似的，但是有一点电路不太明白。[抱拳]

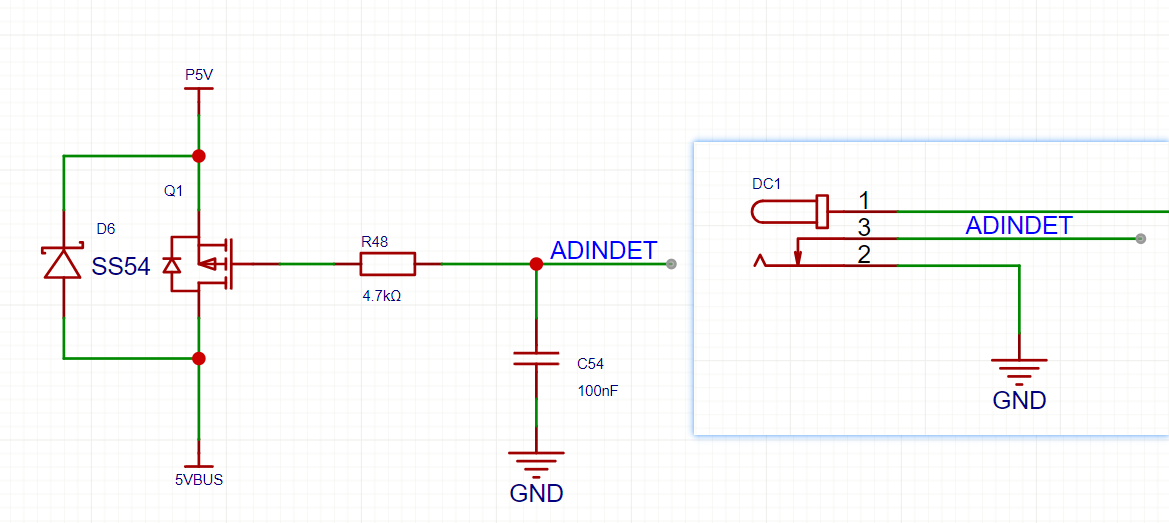

P5V为 12V ->5V供电，5VBUS是USB供电。
Q1是AO3401 ，D6 SS54与Q1是选择性焊接的，实物未焊接SS54.在我得理解中，G极给低电平，S极（P5V） 导通到D极（5VBUS）。但是实际应用，应该是无12V时，5VBUS给P5V供电，12V DCDC 转5V接通后，5VBUS停止供电。
是不是我对PMOS理解有误，请大佬指教[抱拳]


原作者链接：https://oshwhub.com/fanbinjim/vl822_hub
#DIY设计#

已尝试解决的方法及结果
#DIY设计#
开源硬件平台
全部评论 默认 最新
荷叶茶
2025-03-28 20:07:43 来自福建
回复
我觉得皮卡丘说的对，焊接D6并添加10kΩ下拉电阻，防止外部12V电源（P5V）通过体二极管反向供电至5VBUS
十万伏特
2025-03-26 09:37:41 来自未知
回复
DC未插入时 ADINDET与负极相连 g极为低电平 由于mos 体二极管的存在 d极的5v(vbus)会通过体二极管导通到s极，使s极电压为5v |Vgs|大于导通电压 ，MOS导通 。 DC插入时 ADINDET悬空 MOS处于高阻态(导通与否不确定) 12v降压给p5v供电 p5v 与vbus的5v一致体二极管截止 ,我个人认为此时mos应该是关断的。 至于s 是否可以流向d 是可以的，就ao3401而言 在Vsd压降要大于体二极管击穿电压30V(VDS=-30v)，此时s 向d灌输电流 电流就倒灌进usb连接的输入电源设备，可能造成设备损坏， 这种情况在上述理论电路设计是不存在的。 上述皆是个人观点，希望大佬批评指正。
刘满满
2025-03-29 22:34:53 来自广东
回复
我认为您的推理合理，VDS等于12V时，VGS悬空是会导致电流倒灌，假设在GS之间加一个12V的上拉电阻是可以解决电流倒灌这个问题，但是，无12V是，输出负载太大，电压波动大的话，VGS电压不稳定，管子可能长期工作在线性状态，发热，容易烧，建议使用推挽方式。
令人暖心 作者
2025-04-28 17:18:32 来自江苏
回复
感谢
