详情描述

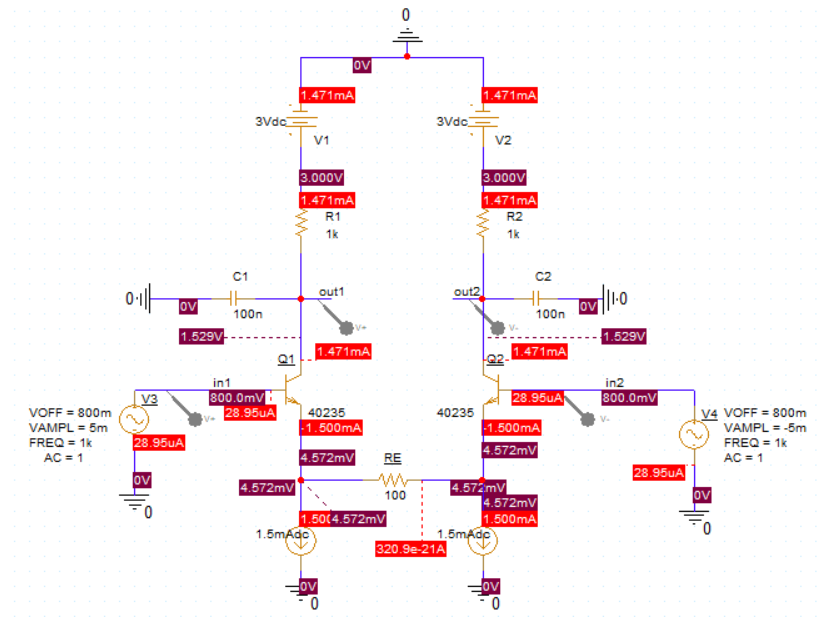

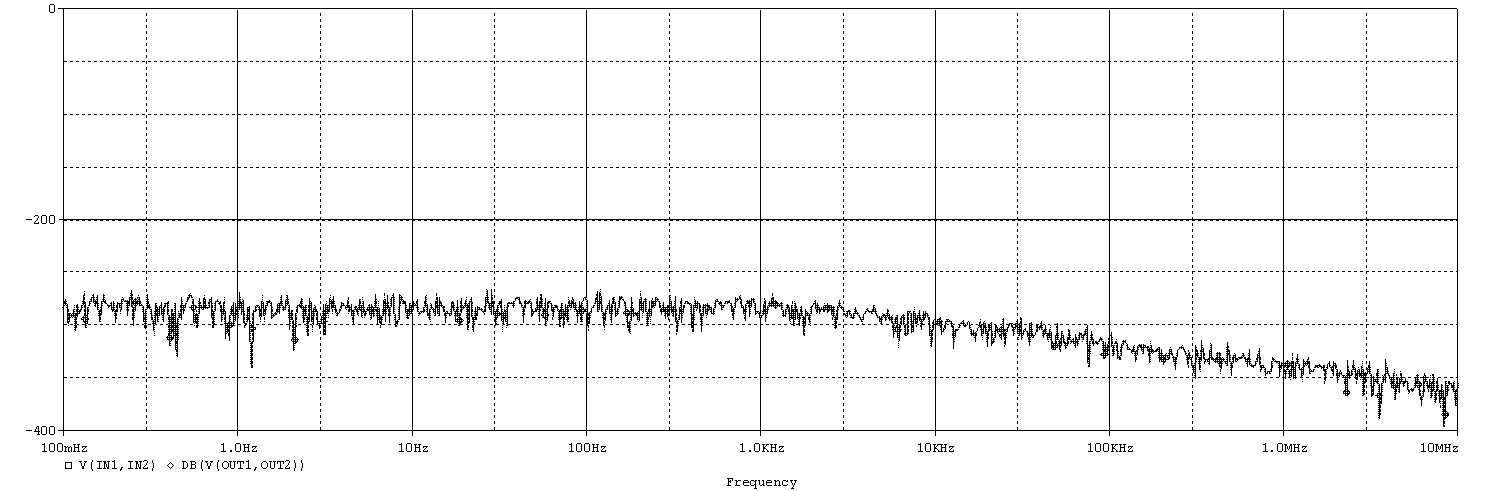

请问大家，我用PSpice仿真下面电路时，瞬态分析其增益是大于1的，为什么用交流分析时它的增益是负的分贝值？
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
网老四
2025-04-02 09:53:05 来自江苏
回复
dB值是个相对单位,具体大小要看0dB参考值是多少,并非是放大器增益多少. 你可以探针测量信号源的ac扫描特性,找出0dB的电压值是多少,然后以此为激励分析你的放大器输出电压ac特性,就可以直观显示放大器的增益特性了 如果0dB参考电压值比较大,就需要使用较低的激励幅度,然后你自己换算放大器增益了, 实际上,可以在波形上用个减法,就是(输出电压dB值-激励源的dB值),这样也能简单的显示放大器增益特性曲线
吃一个面筋 作者
2025-04-02 17:39:47 来自广东
回复
感谢大佬[玫瑰]
