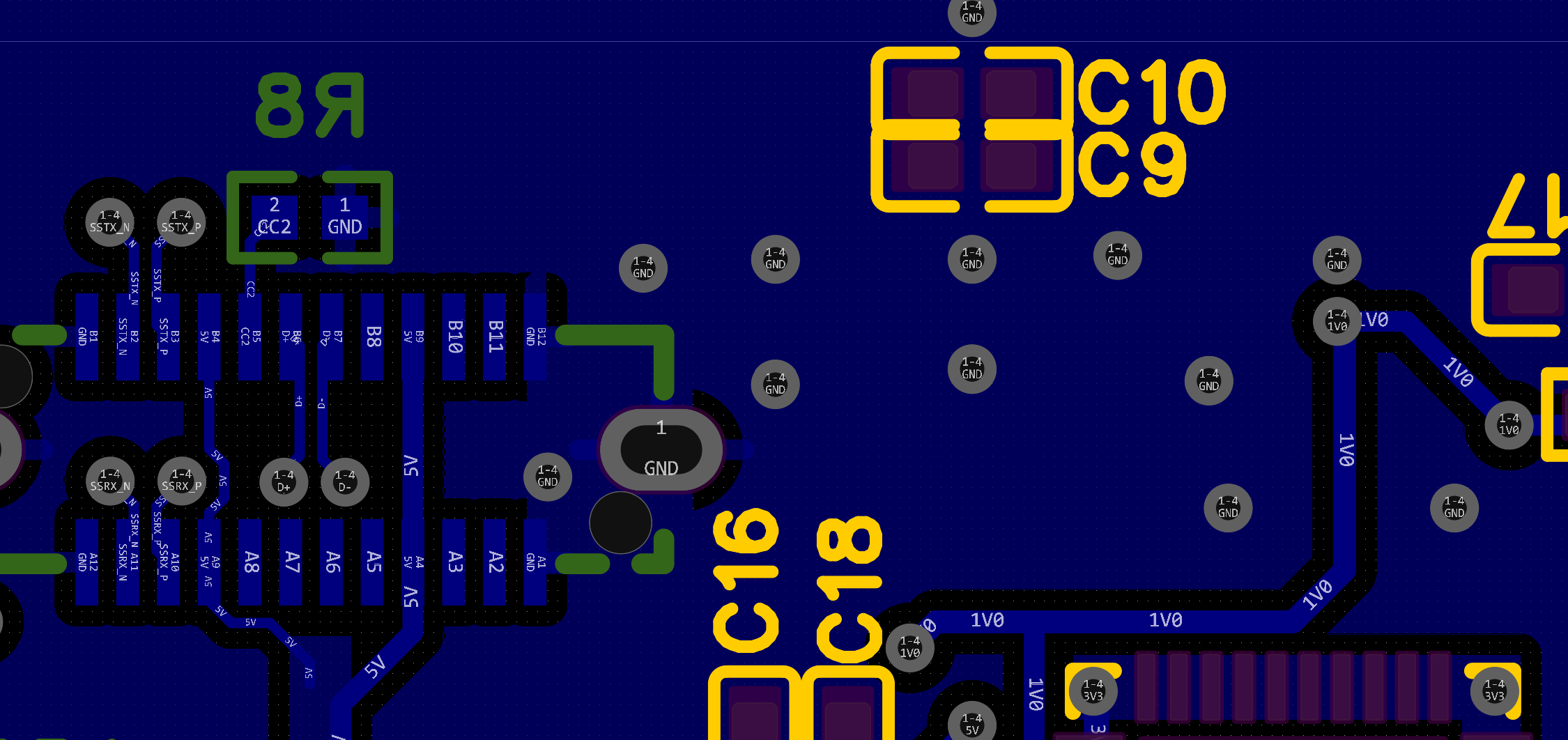

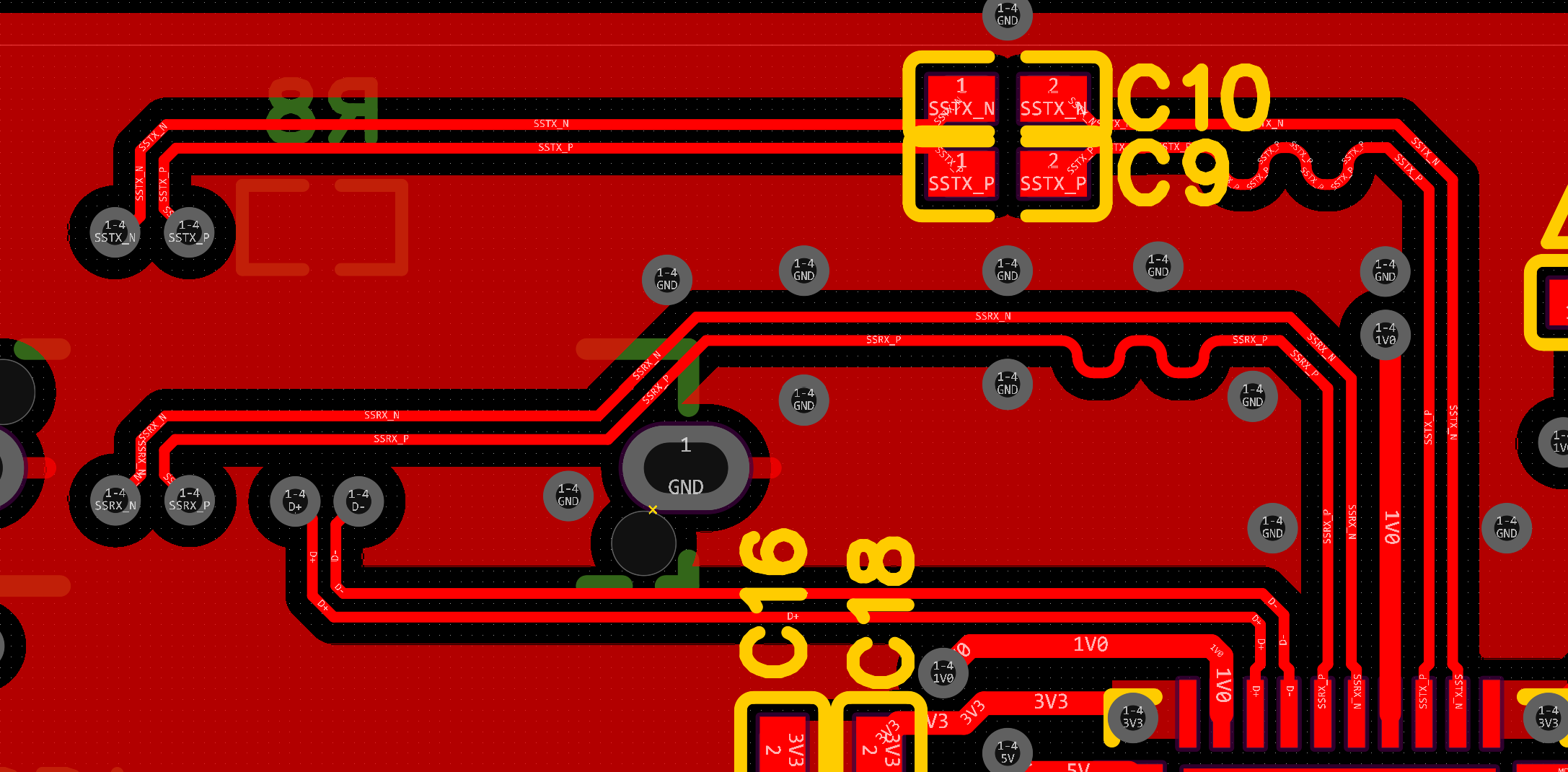

用的四层板，中间两层都是GND，表层和底层走信号，rtl8153b到typec公口，已经改了很多版了都失败了，问题都是2.0能够识别3.0无法识别，排除焊接问题后便锁定了问题出现在布线上，于是这次来论坛向大佬们请教，若能解决必有重谢。图是目前修改的最新版本，恳请大佬帮忙看看可行性
已尝试解决的方法及结果
未解决原因
为解决
开源硬件平台
全部评论 默认 最新
大大大大师兄
2025-08-24 17:08:50 来自未知
回复
大佬最后解决了吗，我也遇到了这个问题
mileng008
2025-05-07 10:04:25 来自广东
回复
不能识别3.0设备 考虑TX RX 是否接错
Rong03112
2025-04-25 09:44:06 来自湖北
回复
USB3.0只能识别为2.0可以检查一下上行端口（USB公口）的那个位置的RX和TX差分对是否正确，如果是公口直接连接母口，可能需要公口上的RX和TX交叉连接
Rong03112
2025-04-25 09:48:53 来自湖北
回复
也就是你公口定义的RX差分对，在板子上接RTL8153b的TX差分对，公口定义的TX差分对，在板子上接RTL8153b的RX差分对，极性一致
野生狐电子
2025-04-09 22:17:40 来自上海
回复
1、可以用嘉立创下单小助手里的阻抗匹配计算工具计算一下，按你设置的线宽，厚度来计算50Ω阻抗，然后根据计算的线长结果来拉线。阻抗匹配。 2、第一层走信号线，第二层做完整的底层，第三层做电源层（多余区域划分为地层），第四层走信号。 3、MCU晶振底部不走线。 4、看不到实物，目前如果不是焊接问题，但概率是阻抗不匹配导致的，有条件用示波器看看信号就知道了。
