详情描述
图1是CPLD频率输出程序，图2是示波器猜到的波形，根据手册来讲，CPLD输出一个100Hz的方波，信号的上升时间只有3-10ns左右，为何我的能这么多，电路设计方面我是CPLD的引脚接到了插针上，所以是直接测量的空载情况，求大佬解答一下
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
网老四
2025-04-11 11:27:27 来自江苏
回复
ns级边沿信号,布线分布参数和测量方法对结果有很大影响
是单不是单 作者
2025-04-11 17:24:24 来自山东
回复
目前是悬空状态，没有设计阻抗匹配等，测量过程中尽量缩短地回路了
网老四
2025-04-11 18:09:02 来自江苏
回复
你要检查下你的探头自身的响应速度,普通示波器探头自生等效电容都十几个pF了,
是单不是单 作者
2025-04-11 11:06:36 来自山东
回复

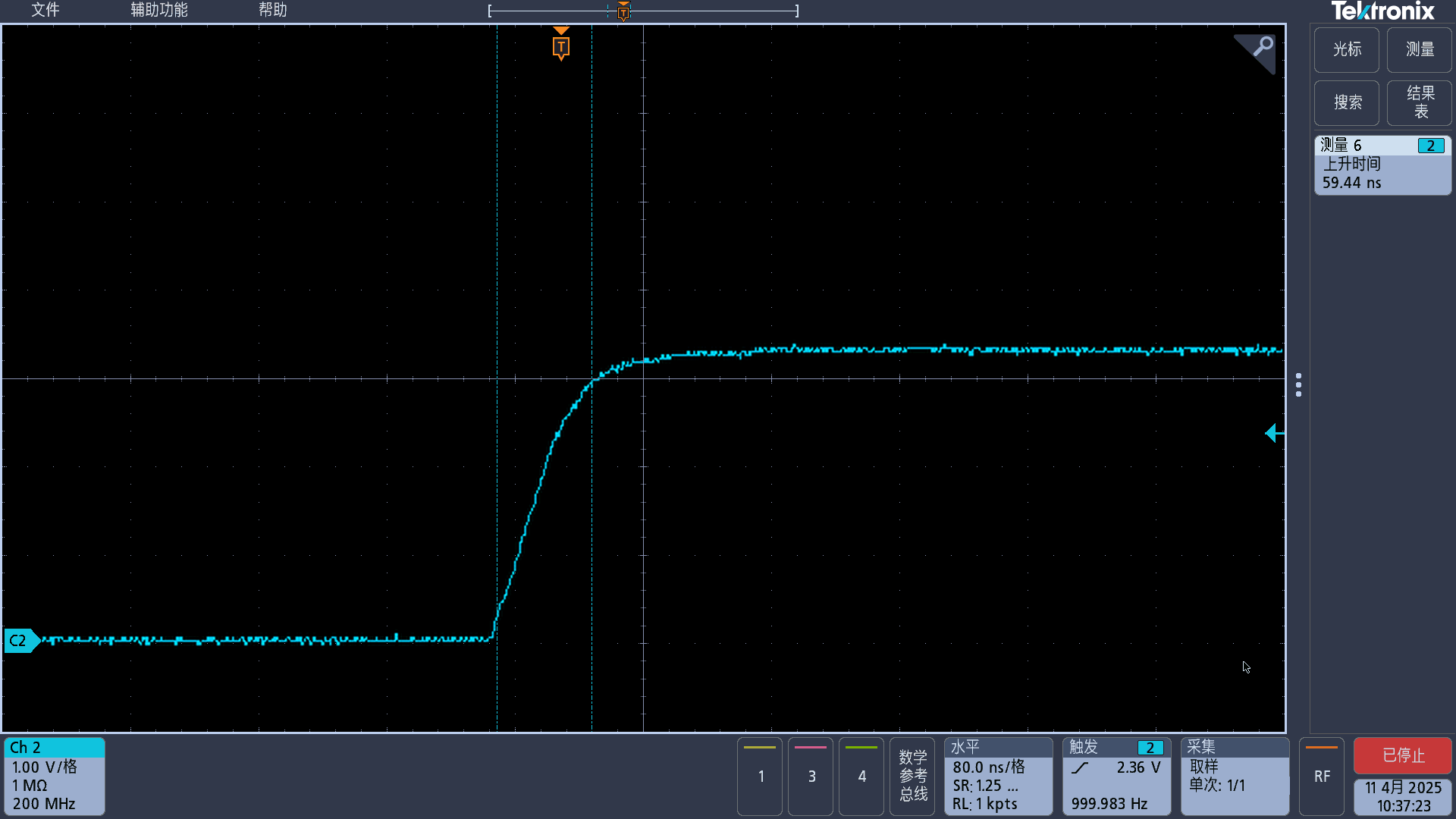

图1消失了，我在这里附上
