详情描述

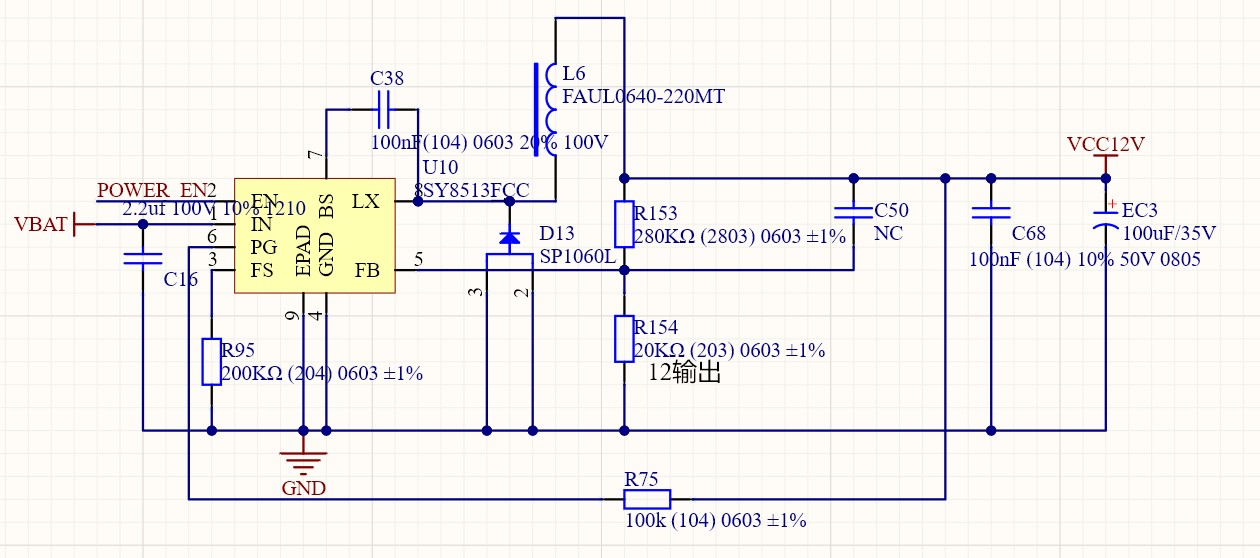

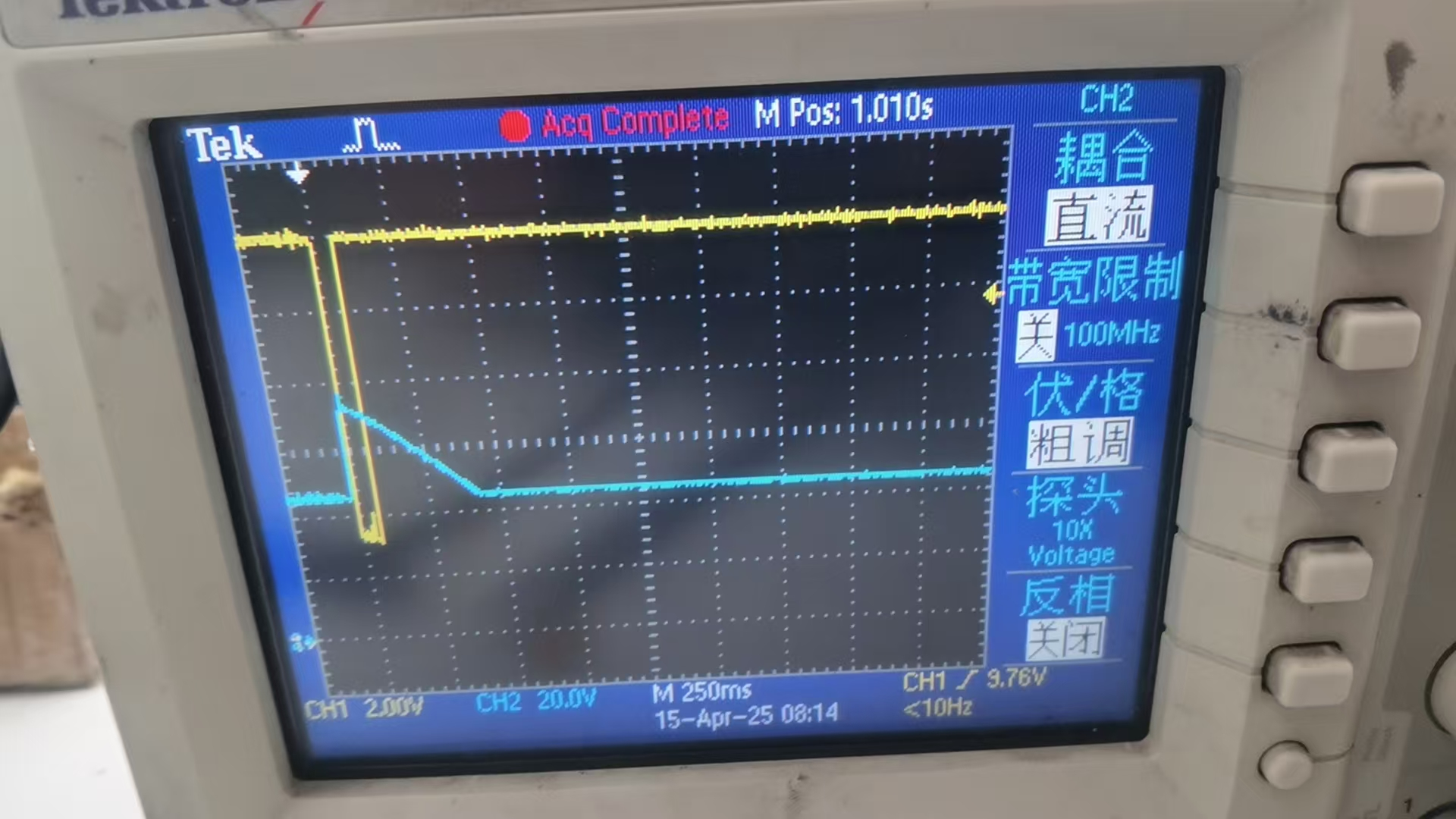

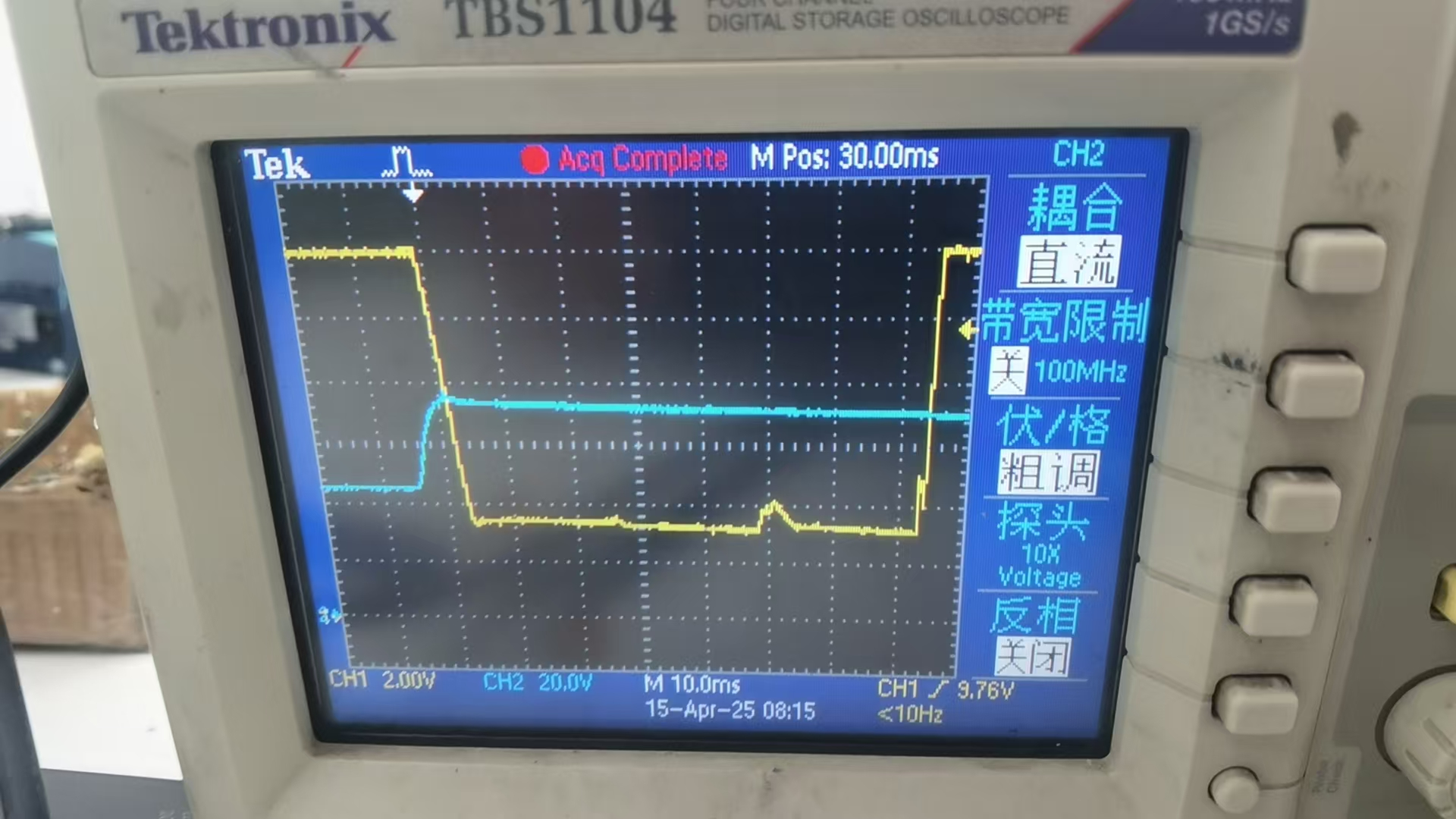

最近使用SY8513FCCc出现一个奇怪的问题：电机驱动板，在电机停转的一瞬间，有一个80V的反电动势，会让SY8513FCC停止输出。黄线输出12V，蓝线输入电压。
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
⁣⁣⁣⁣
2025-04-17 11:27:04 来自河北
回复
感性负载都这样，加二极管或者TVS吸收
432109hN617m
2025-04-17 11:38:52 来自江苏
回复
我奇怪的是这个DCDC为什么会断输出，他耐压100V的
a_bai
2025-04-18 09:13:25 来自山东
回复
看着像是过压保护了，看看PG引脚状态，并且可以找原厂的FAE问问，看看他们的测试结果。看看是不是芯片质量有问题；或者说是dv/dt变化太大导致DC-DC芯片出现误操作；或者你的power_EN有什么特殊操作。
卧槽冒烟了 作者
2025-04-24 10:46:39 来自江苏
回复
原厂的说立创商城非指定渠道，不予技术支持，但本着客户优先，转给了一位工程师查看，然后没下文了。PG脚状态不是只有通断两个状态吗，我看手册是输出在90%-120%的时候开漏。EN波形会跟着上升，电压限制是2-4V的波动。
喵咕噜
2025-04-17 19:29:32 来自广东
回复
因为用的全桥驱动电机，当电机续流时会倒灌到+12V端，电压会比dcdc设定值高，导致dcdc暂停输出。如果为直流电机可不使用倒灌+12V的方式续流可解决，如果为3相无刷，简单的方法则加大电容解决。
卧槽冒烟了 作者
2025-04-24 10:47:57 来自江苏
回复
不是啊，电机电压会被mos的体二极管导入到母线上，导致母线电压上升，不会导到12V上。
喵咕噜
2025-04-24 12:33:54 来自广东
回复
12V不是母线？你电机电压从哪里取的？
卧槽冒烟了 作者
2025-04-30 16:13:12 来自江苏
回复
电池组，12V给栅极驱动器的
喵咕噜
2025-04-30 17:40:00 来自广东
回复
SP1060耐压仅为60V，需要改为100V/200V管子。测试看是否解决。
