详情描述

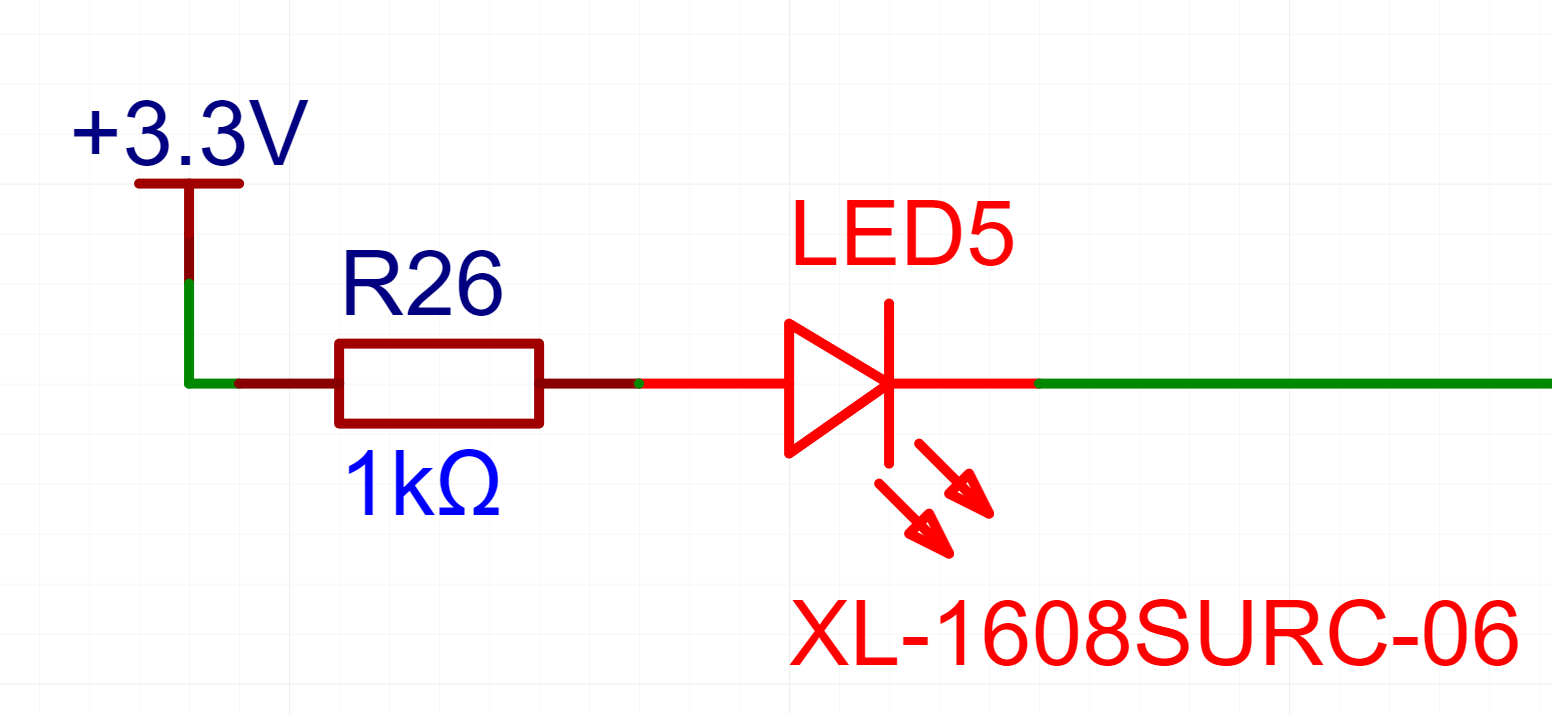

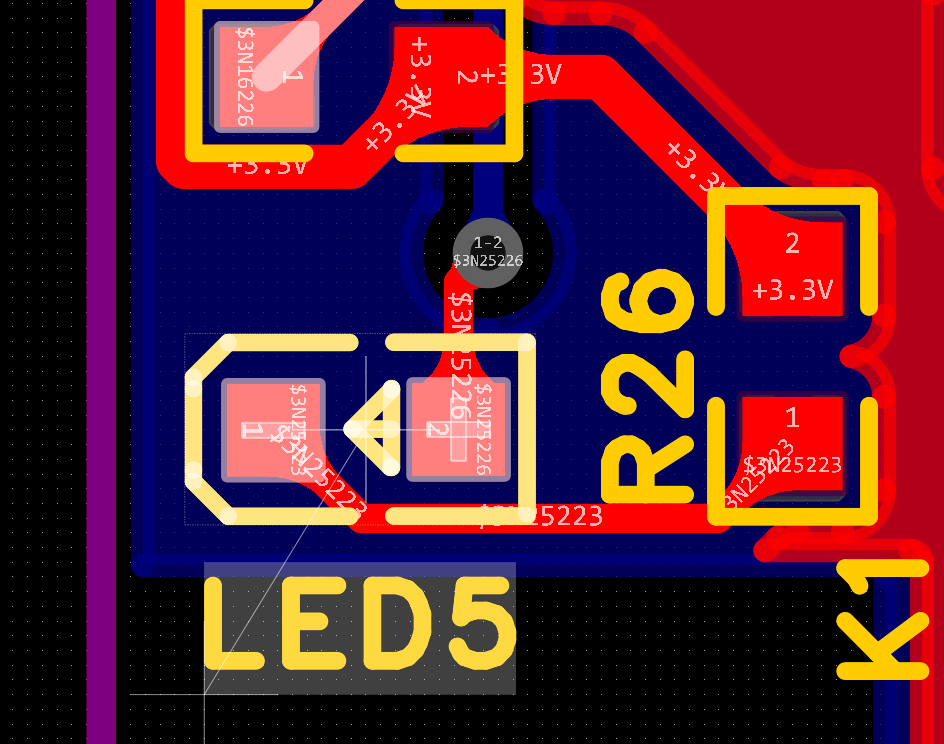

原理图里R26接的是发光二极管正极，导入到PCB里却接着负极？布线的时候没发现，调试的时候不亮才发现。
板子上另外两个发光二极管正常。
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
艾维
2025-05-18 08:48:38 来自山东
回复
老问题，幸好没大影响。开关有时候也是错的才是真坑。
654321kK984B
2025-05-18 01:58:42 来自天津
回复
有些封装就是不对
EDA支持小叶
2025-05-18 10:42:40 来自广东
回复
您好，在封装管理器查看引脚编号12和焊盘编号12是否弄反了，系统库的话发下供应商C编号这边查看下看看，如果有使用器件管理器替换期间 ，替换的时候需要注意极性
