详情描述

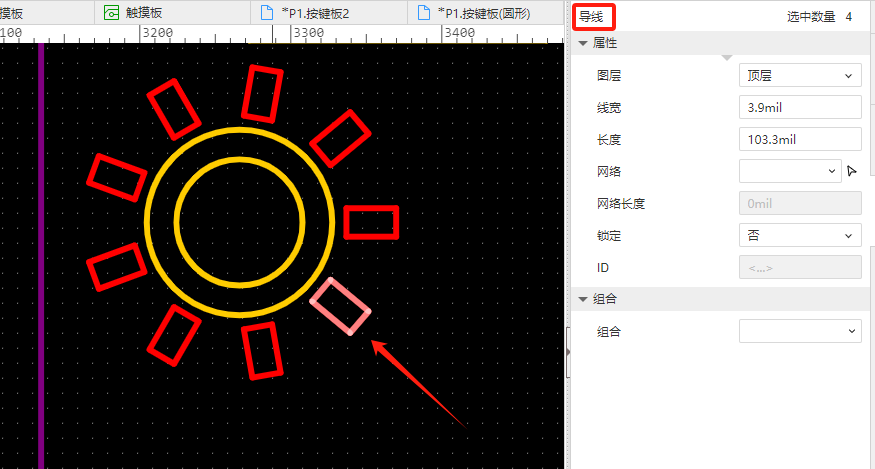

导入DXF文件时，发现有的线条是导线，请问如何将导线改为顶层丝印层
已尝试解决的方法及结果
找不到相关设置
嘉立创EDA
全部评论 默认 最新
间距错误
2025-05-24 16:29:08 来自北京
回复
右键添加阻焊区域，然后删除导线，将阻焊区域转为填充区域，放到顶层丝印层
E-P
2025-05-24 12:34:51 来自安徽
回复
这个将dxf里面的线条全改到一层，然后再导入PCB，应该就不会出现这种情况了[呲牙]
嘉立创EDA小七 官方
2025-05-24 09:30:14 来自广东
回复
您好，这个目前是个bug，dxf文件导入后圆弧线会变成导线无法转换到丝印层。这个问题我们会在后面版本修改，目前的临时解决办法就是先把导线删除重新用折线绘制。
间距错误
2025-05-24 16:29:02 来自北京
回复
其实很简单，右键添加阻焊区域，然后删除导线，将阻焊区域转为填充区域，放到顶层丝印层...[看]你们官方都不知道吗[偷笑][偷笑]
魏十一
2025-05-25 09:09:43 来自广东
回复
有实力[强][强]
已折叠部分评论 展开
没有更多啦~
