在做可控硅驱动板，目的是下沿触发，用CD4538BE这个单稳态多谐振荡器来实现。
简洁版：振荡器第一路可正常触发，但是不会自复位了，第二路正常，向请教一下这个电路连接有毛病吗？
右侧是指示电路，那个完成灯在触发后闪烁，振荡器的第二路能自复位，但是左侧的触发电路不行，通电时触发灯不亮（正常），当红外接受管被遮挡时，给A的逆输入一个上沿信号（灯仍不亮，正常），然后不遮挡，给A是逆一个下沿信号，振荡器被触发，输出端流过71mA电流（正常），触发灯亮（也正常），按道理说2400us后灯就该熄灭，但是依旧在亮，输出端也一直是导通的，也就是没有复位。

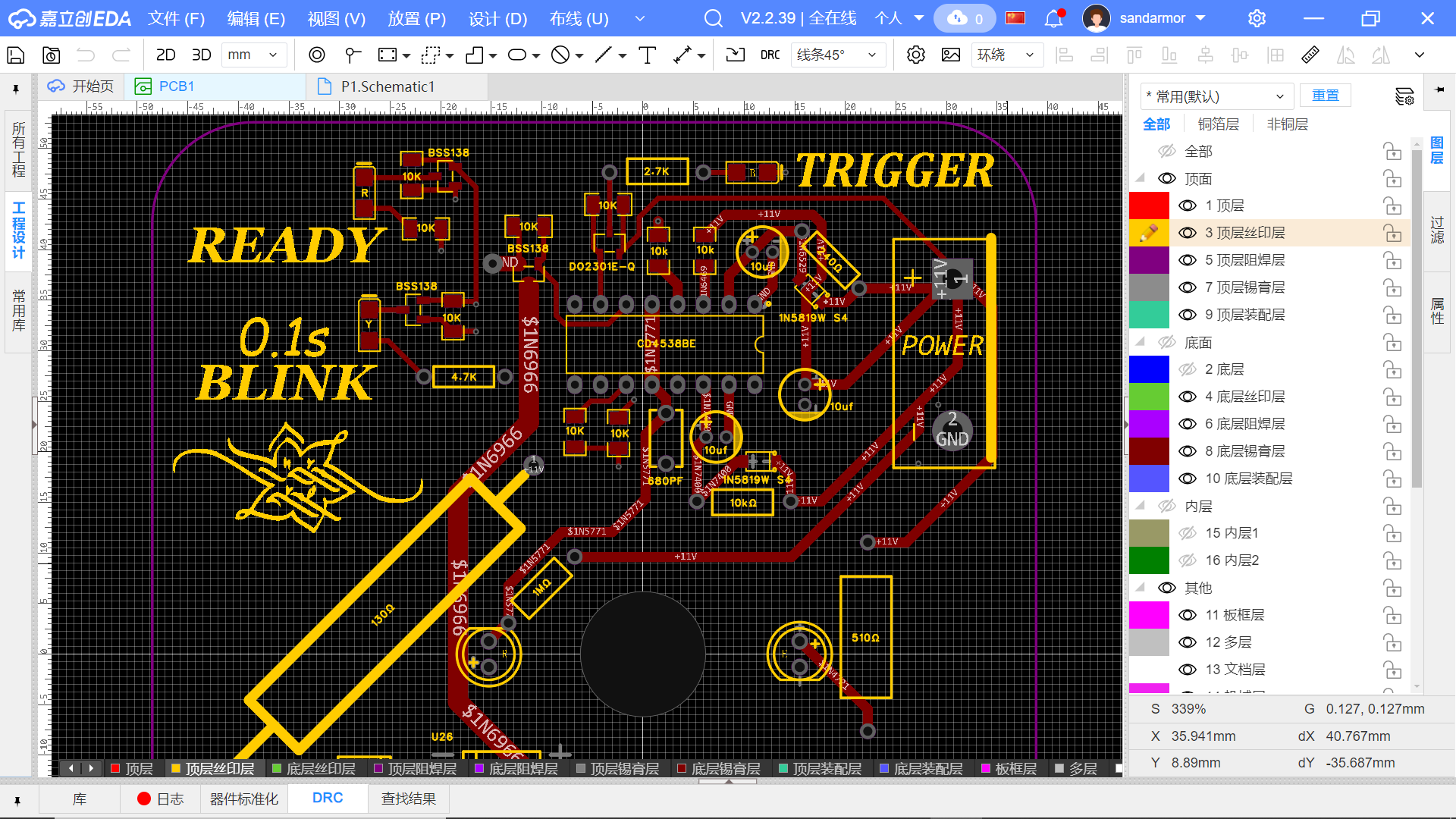

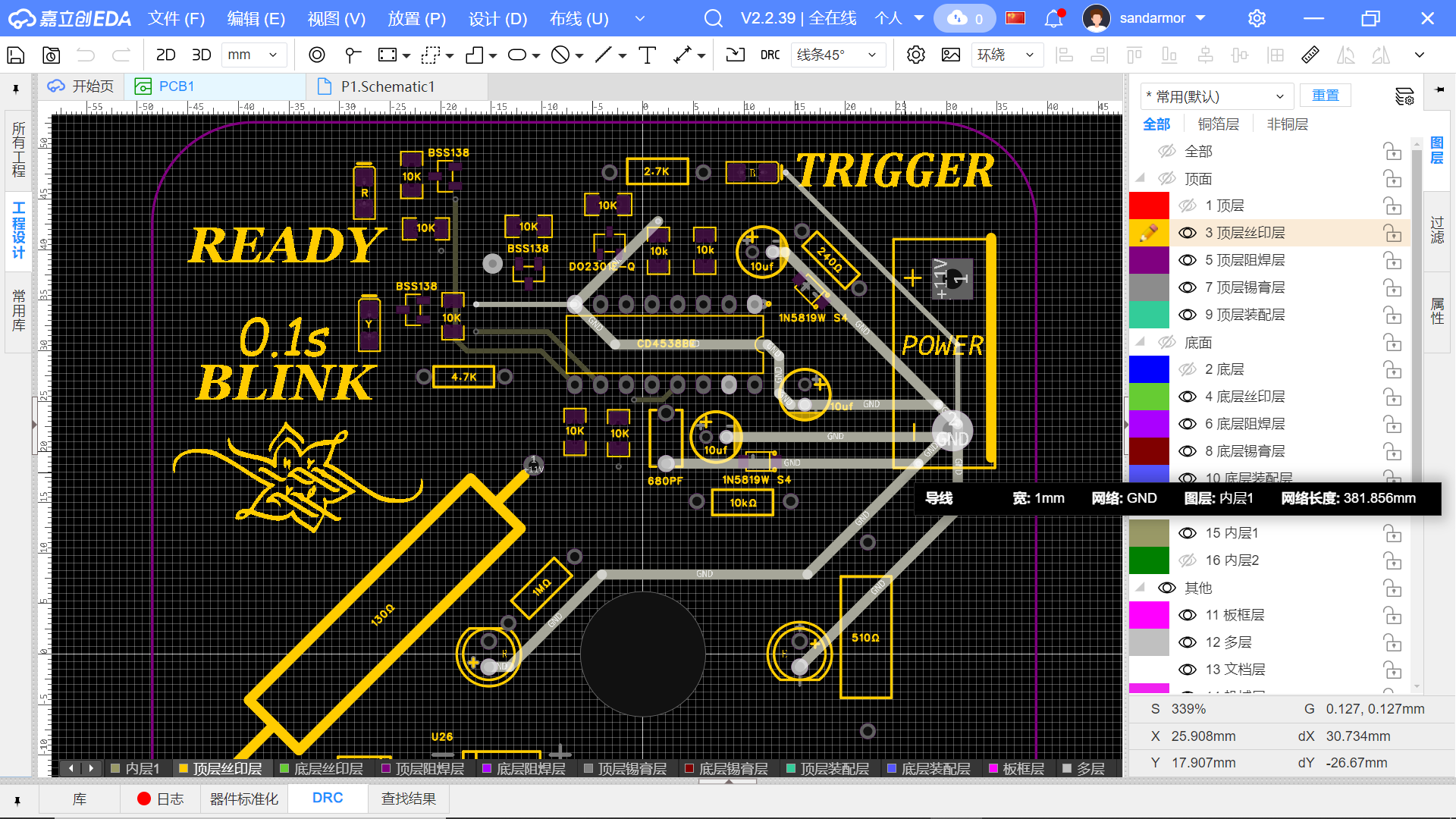

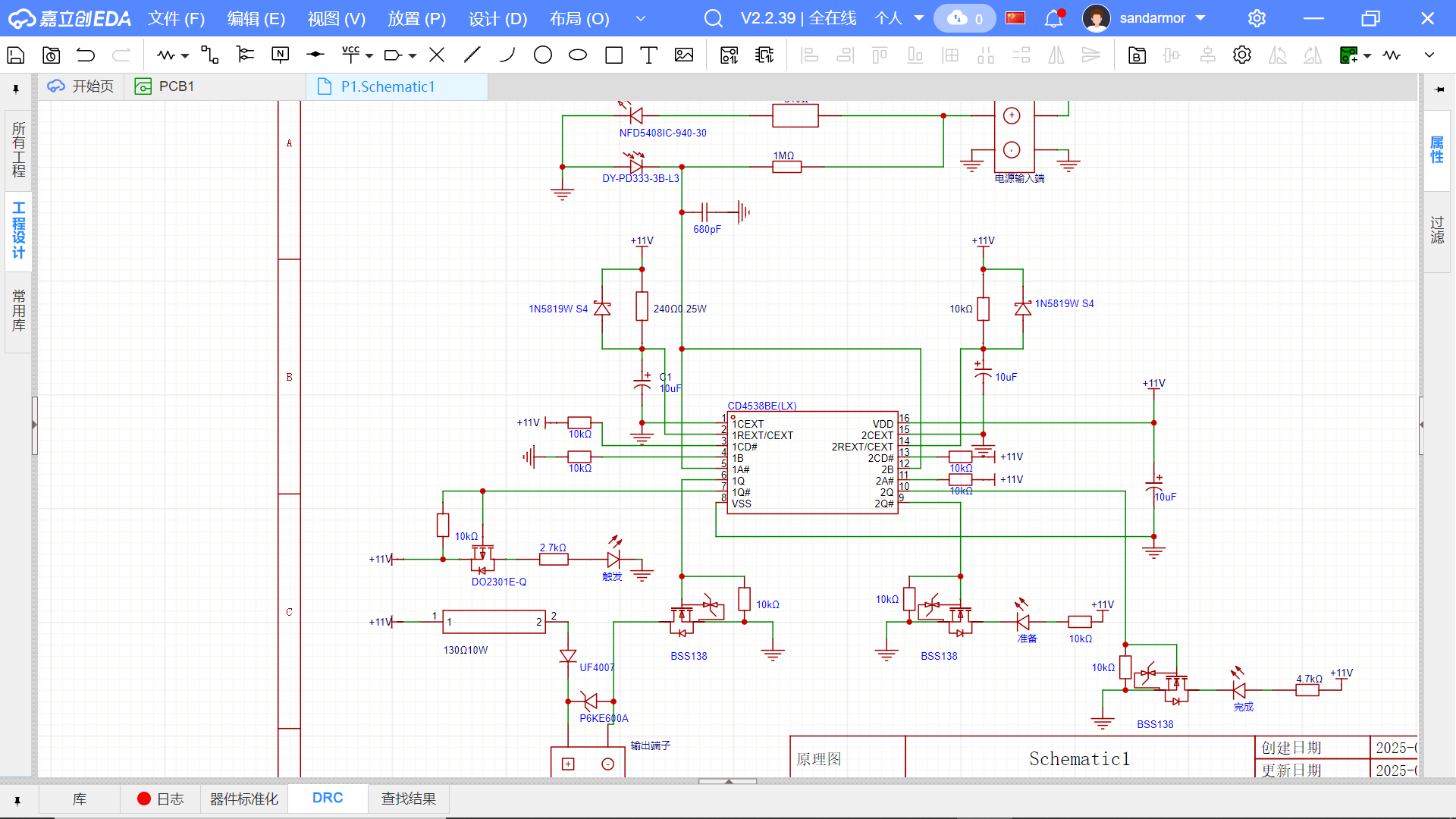

这是板子的电路
已尝试解决的方法及结果
刚开始认为是第一路那个电容出问题了，拆下来测是好好的，换一个新的也不行。
检查第一路RC电阻旁的二极管也是好的
现在唯一没试的就剩把振荡器给拆了，感觉应该不会只坏一边吧？
