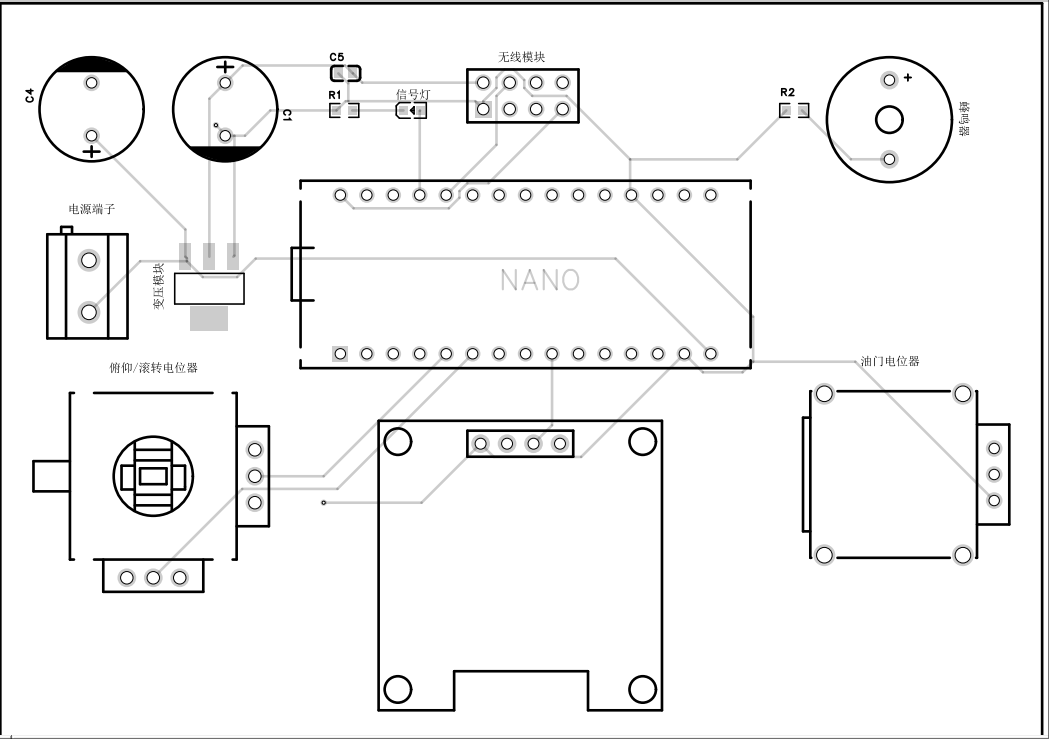

设计了一个遥控器，使用nrf24L01+无线模块，我试了两种，一种PCB天线的，一种是PA+SMA天线的，前一种可以正常工作，但使用PA+天线的nRF24模块发送数据成功率<1%，基本就是持续丢包，不知道为什么，哪大神帮忙看看？#DIY设计# #无线通讯#



已尝试解决的方法及结果
1. 更换天线（3dbi->5dbi）用处不大
2. 更换了nRF24模块、包括兼容的国产芯片，也是一样的问题
3. 当我用手指大面积触摸电路板nrf24模块的焊点时，成功率会有明显提升。


#DIY设计#
#无线通讯#
开源硬件平台
全部评论 默认 最新
久宸
2025-06-03 11:54:40 来自四川
回复
感觉是供电问题，GND直接铺铜呗，做点信号隔离，降低数据速率试试
最爱猪宝 作者
2025-06-03 13:14:52 来自北京
回复
谢谢 已经在改板子了 主要是电源和GND铺铜 完了看看效果
最爱猪宝 作者
2025-06-16 22:56:20 来自北京
回复
麻烦看下我最新的帖子 谢谢
winbu
2025-06-02 12:45:11 来自山东
回复
检查引脚焊接，GND铺铜，模块与Nano就近接线，不要来回绕
最爱猪宝 作者
2025-06-02 14:28:10 来自北京
回复
好的，多谢
最爱猪宝 作者
2025-06-16 22:57:03 来自北京
回复
麻烦看下我最新的帖子谢谢
网老四
2025-06-02 10:27:46 来自江苏
回复
检查下是不是PCB走线太细了,PA耗电大,瞬间拉低电源电压,引起误码
最爱猪宝 作者
2025-06-02 11:11:40 来自北京
回复
谢谢哈，我试着飞根粗点的线看看能不能改善 不过感觉不像是供电问题，之前担心耗电的原因，给无线模块设计了amr1117的独立供电。另外，我手指触碰到无线模块的焊脚就会有改善，这个也有点解释不通。
