详情描述

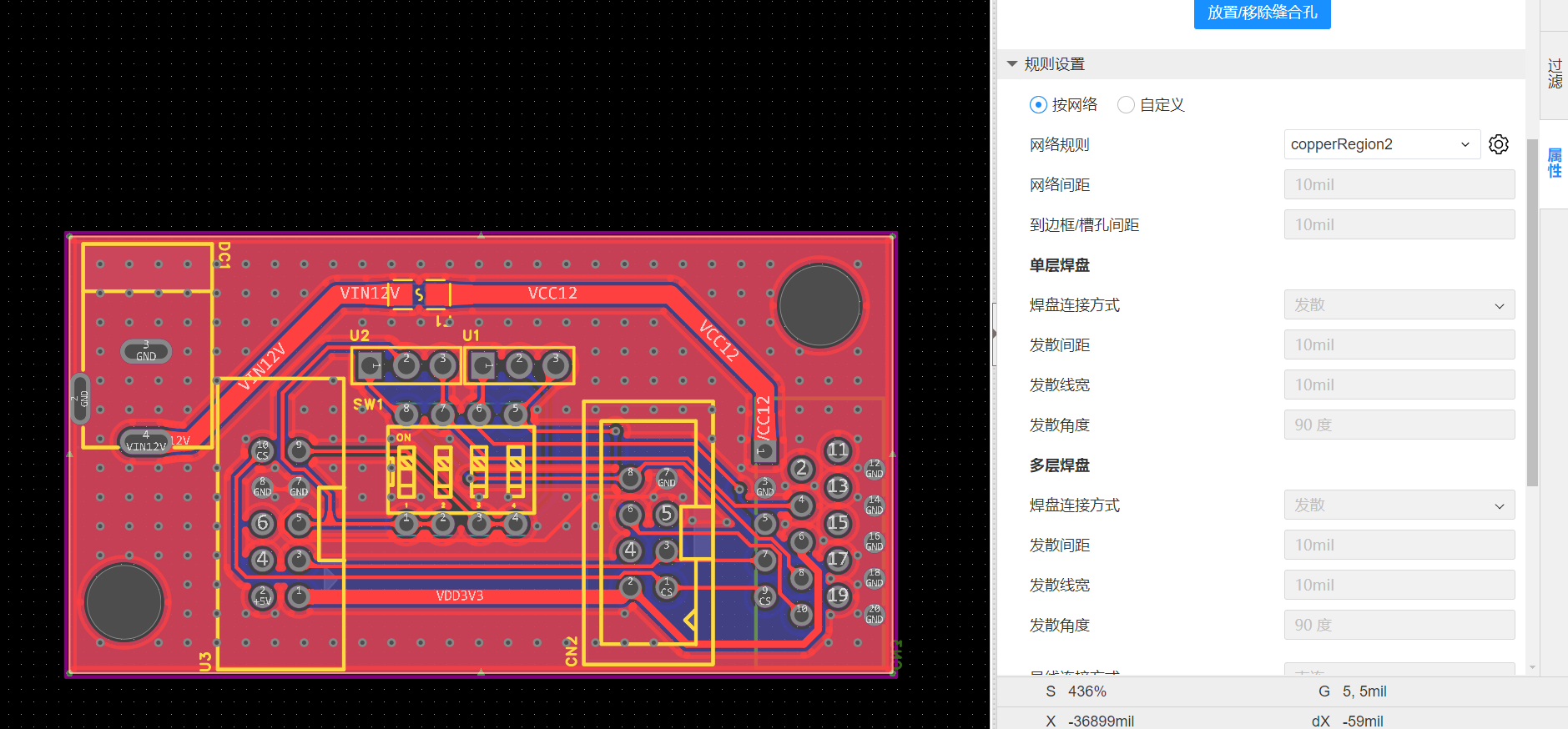

立创RDA铺铜时选择已经发散，GND焊盘 效果却是直连，顶层和底层两层都一样，要怎么解决

已尝试解决的方法及结果
1.已重新新建发散规则并重建铺铜区，无变化
2.删除铺铜后新建也一样
嘉立创EDA
全部评论 默认 最新
RHYS
2025-07-06 18:11:19 来自广东
回复
因为，铺铜不仅取决于铺铜规则，还取决于铺铜对象【这里是焊盘】的热焊属性，我举个例子
RHYS
2025-07-06 18:13:45 来自广东
回复
补充图片，1：演示不同的铺铜情况，可以看到这里都是按默认铺铜规则，但是孔16是发散，孔14是直连 2：看孔16的热焊接属性【默认】 3：孔孔14的热焊接属性【直连】 那么到这里，您应该理解了：对象热焊属性 优先于 铺铜网络规则
嘉立创EDA小吴 官方
2025-07-01 15:19:48 来自广东
回复
您好，把工程发我们看看；https://prodocs.lceda.cn/cn/faq/contact-us/index.html
