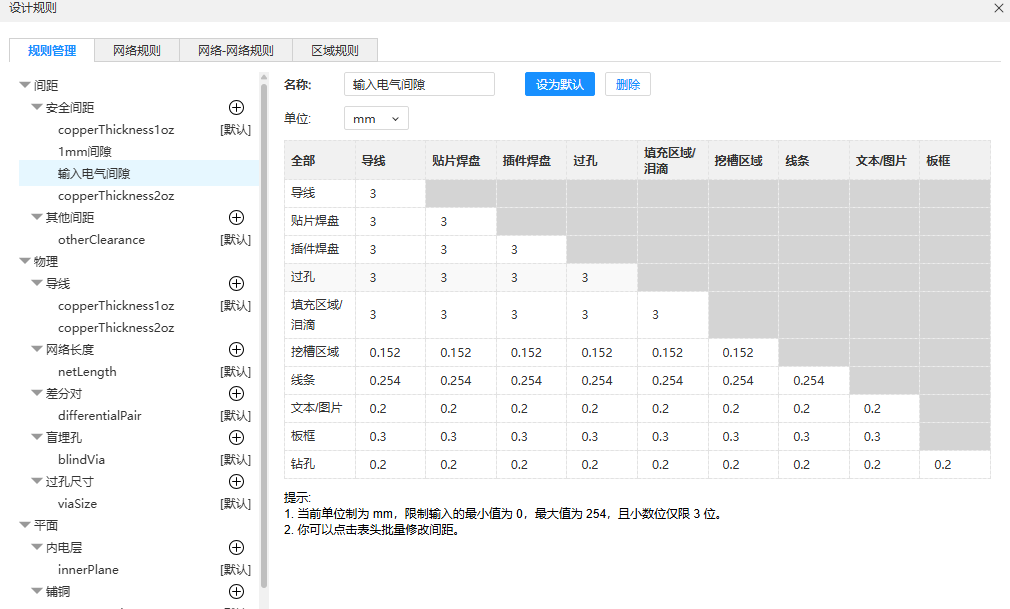

#嘉立创EDA专业版# #立创EDA画板# 这铺铜的安全间距逻辑不对吧，net已经规定了间距，铺铜的间距貌似要另外单独设置，不能根据net来。那打个比方，我要铺个GND网络，我在铺铜里设置间距0.254mm，这样GND铺铜到任何网络的间距都是0.254mm，就连规定3mm间距的net都是0.254间距，直接无视该网络需要3mm的间距


已尝试解决的方法及结果
#嘉立创EDA专业版#
#立创EDA画板#
嘉立创EDA
全部评论 默认 最新
RHYS
2025-07-06 17:59:51 来自广东
回复
您说的对，铺铜的间距【确实】要另外单独设置，在下方的铺铜规则中进行间距设置。
fjxm310 作者
2025-07-08 17:12:04 来自福建
回复
在铺铜里设置间距3mm，就会导致GND铺铜到任何net间距都是3mm，这很不合理吧。我要的是GND到高压电间距3mm，到普通net只要0.254mm就行
嘉立创EDA小吴 官方
2025-07-03 09:28:48 来自广东
回复
您是说要以这个填充间距来吗？
fjxm310 作者
2025-07-08 17:09:56 来自福建
回复

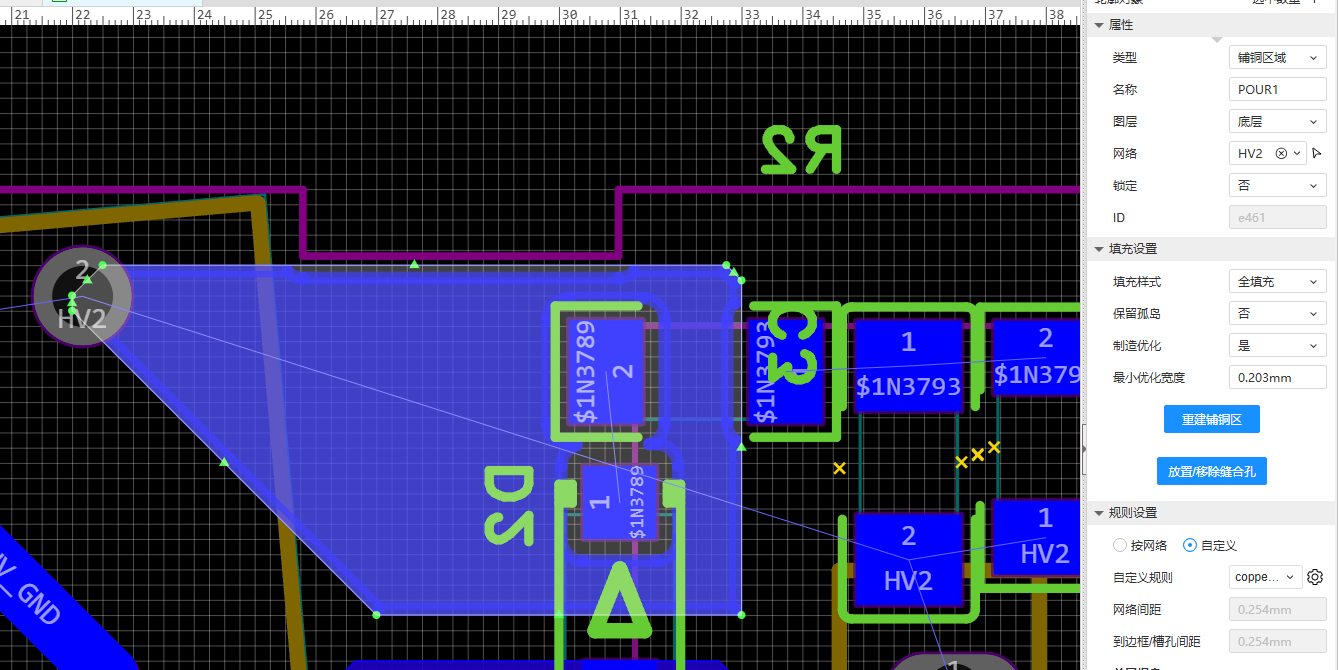

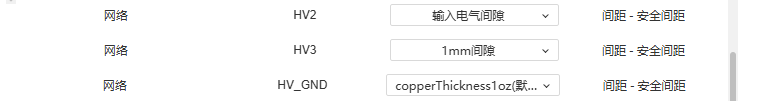

不是，HV2这个net我设置安全间距3mm，铺铜无视这个3mm限制直接按照“铺铜-copperRegion-网络间距”里设置的0.254mm来铺铜了。如果把“铺铜-copperRegion-网络间距”改为3mm，那就导致这个铺铜距离任何网络都是3mm间距，我只想要GND这个网络的铺铜距离HV2 3mm，距离其他net就0.254mm
嘉立创EDA小吴 官方
2025-07-08 17:13:19 来自广东
回复
铺铜和填充是两个不同元素哦铺铜间距就是以铺铜间距来设置的。专业版设置给不同网络的铺铜设定规则应用图文教程您看下：https://prodocs.lceda.cn/cn/faq/pcb/#%E4%B8%8D%E9%93%9C 视频教程：https://prodocs.lceda.cn/cn/faq/pcb/#%E4%B8%8D%E9%93%9C
