详情描述

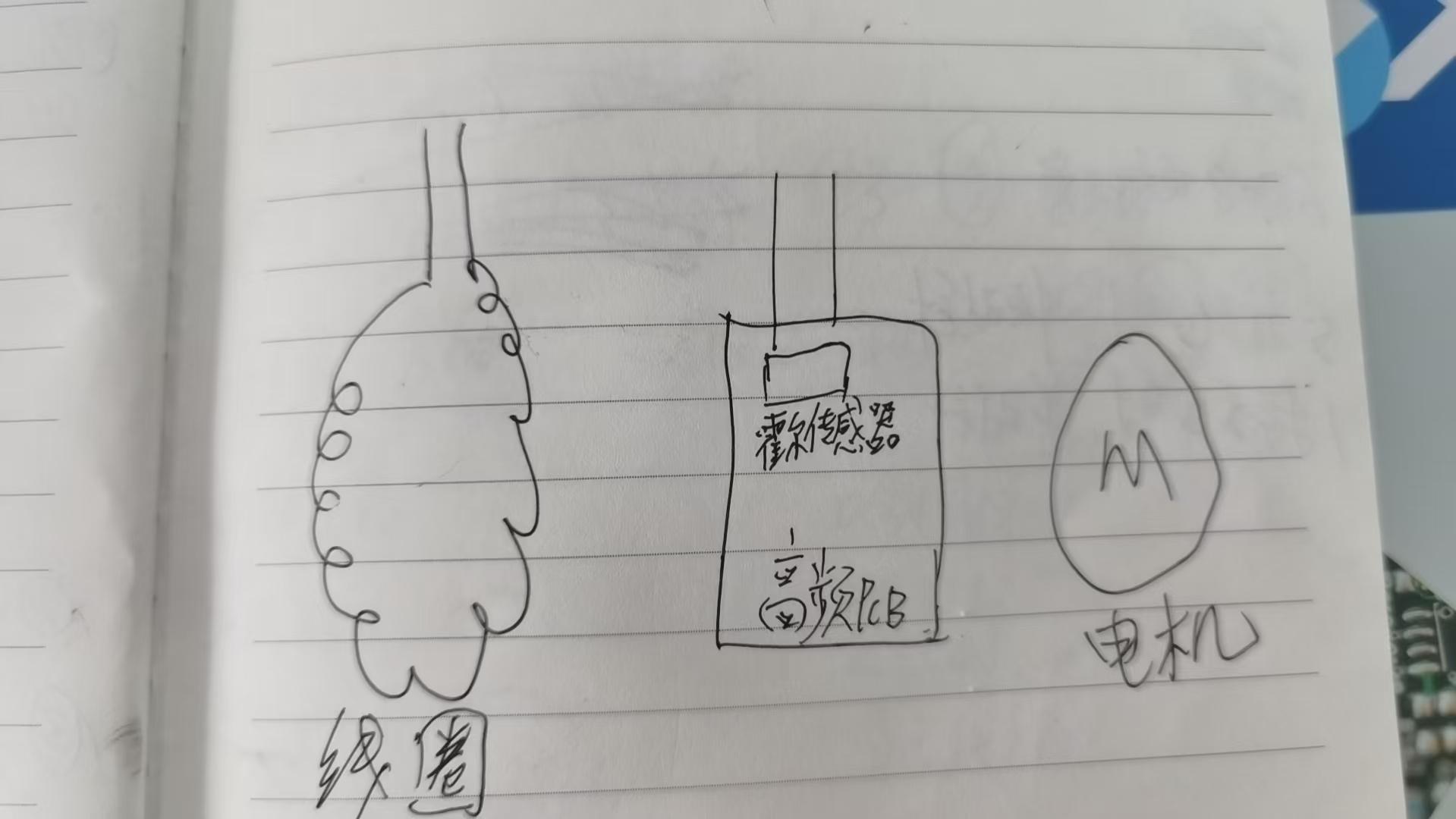

如图，霍尔传感器感应电机位置和转速，并向外传输信号。但是另一个方向有一个线圈对PCB造成干扰。现在的情况就是，东西可以用，但是信号不稳定，信号的占空比和周期误差偏大
已尝试解决的方法及结果
线圈和PCB之间结构的原因，屏蔽效果不太好。在线圈加过π型的低通滤波，没什么效果。
硬创社
全部评论 默认 最新
I am sadbee
2025-07-11 21:31:04 来自江苏
回复
最好的解决办法：去掉电机
网老四
2025-07-11 20:18:34 来自江苏
回复
霍尔受磁场影响大,如果没法修改线圈位置或者方向,考虑改光电检测马达位置
Zaxife
2025-07-11 16:34:22 来自广东
回复
是线圈的电磁场干扰还是共地噪声干扰？ 电磁场干扰那就把线圈拿开、共地噪声就在线圈上并TVS、RC等吸收元器件、加大线圈的储能电容、PCB分开走线来减少噪声。
新来的 作者
2025-07-11 16:41:37 来自江西
回复
我也不太懂呢，但是我尝试把线圈去掉，信号就非常稳定。我应该怎么去区分这几种干扰呢？
Zaxife
2025-07-14 16:33:21 来自广东
回复
拆掉线圈就没干扰？电磁场噪声干扰都有可能，试试上面的解决思路； 只是移走线圈没拆线圈的线？说明只是电磁场干扰，要么移走线圈要么屏蔽霍尔传感器(像手机相机金属罩屏蔽)
我就是打酱油的，有事找领导
2025-07-11 14:43:43 来自江苏
回复
并连二极管加用屏蔽罩
新来的 作者
2025-07-11 16:19:23 来自江西
回复
并联在哪里呢
white呆呆
2025-07-12 11:04:49 来自广东
回复
线圈两侧呀
