详情描述

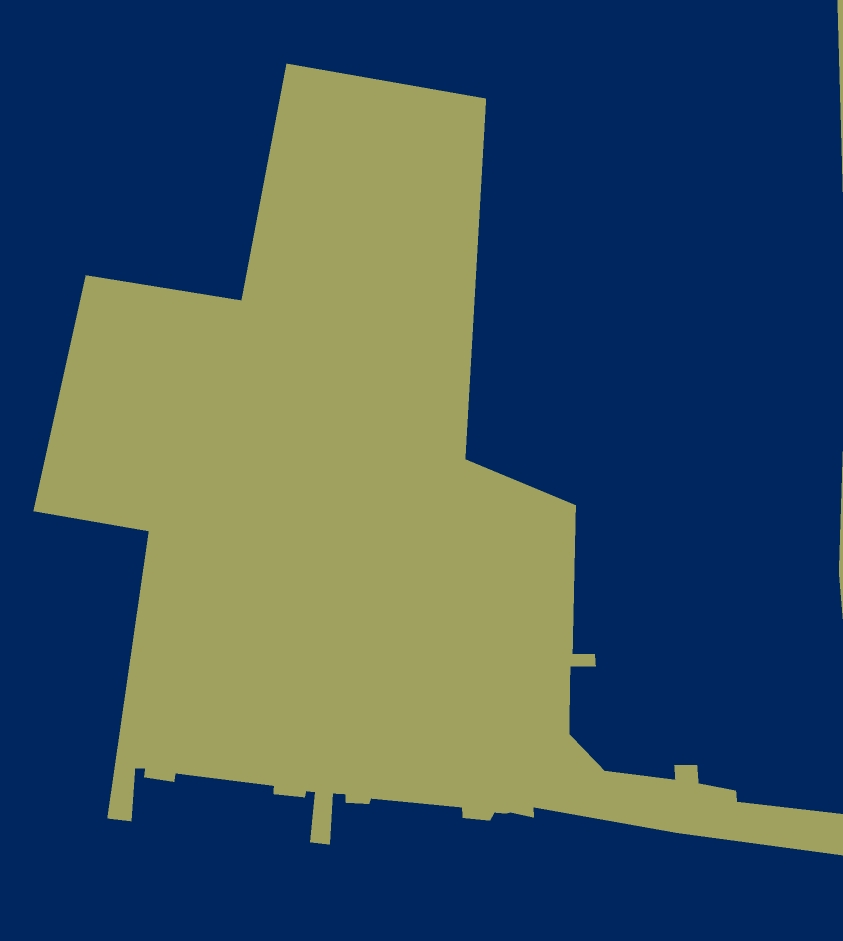

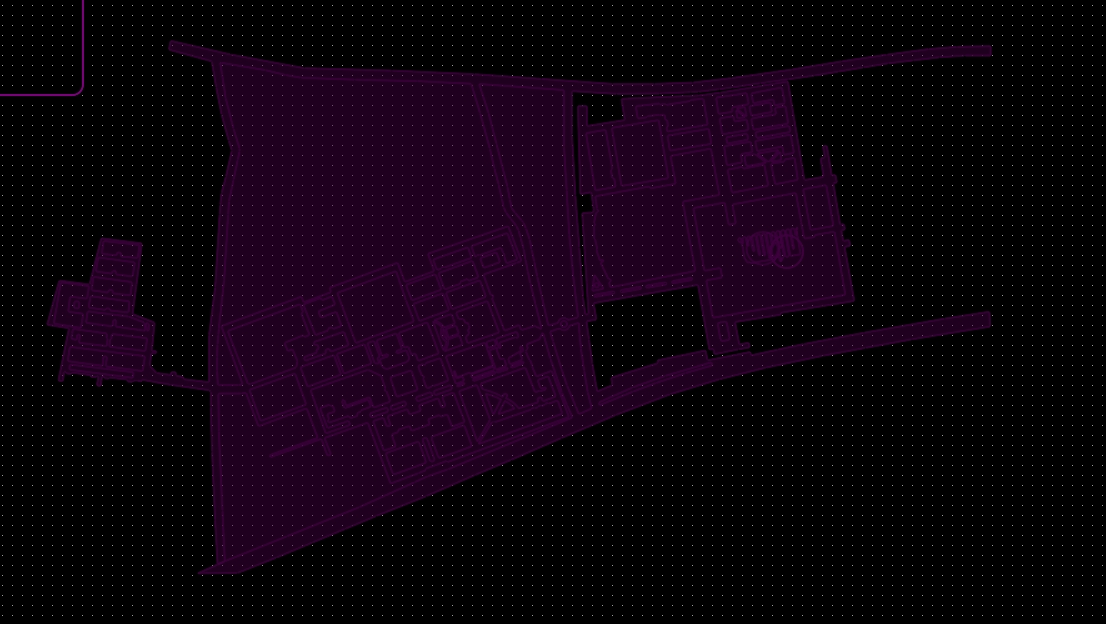

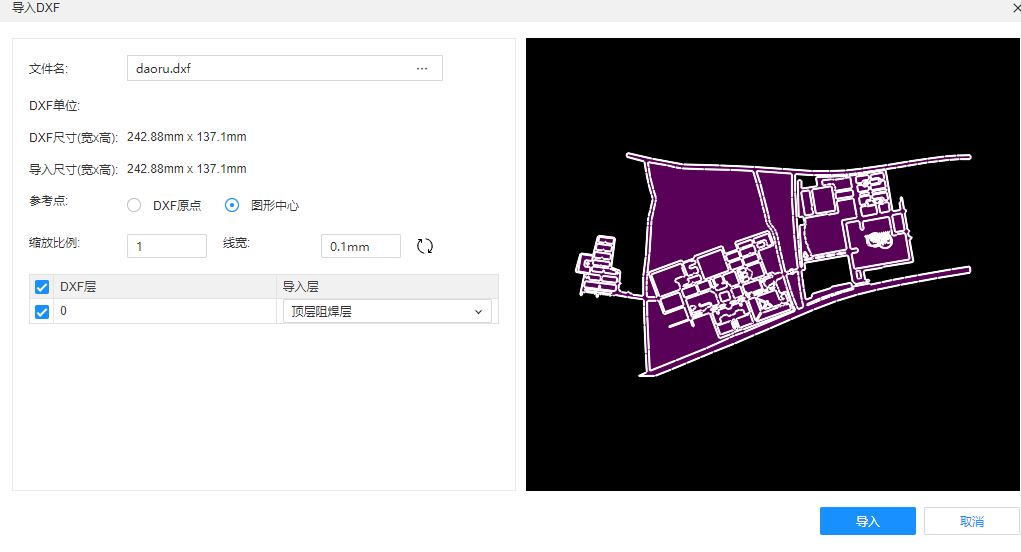

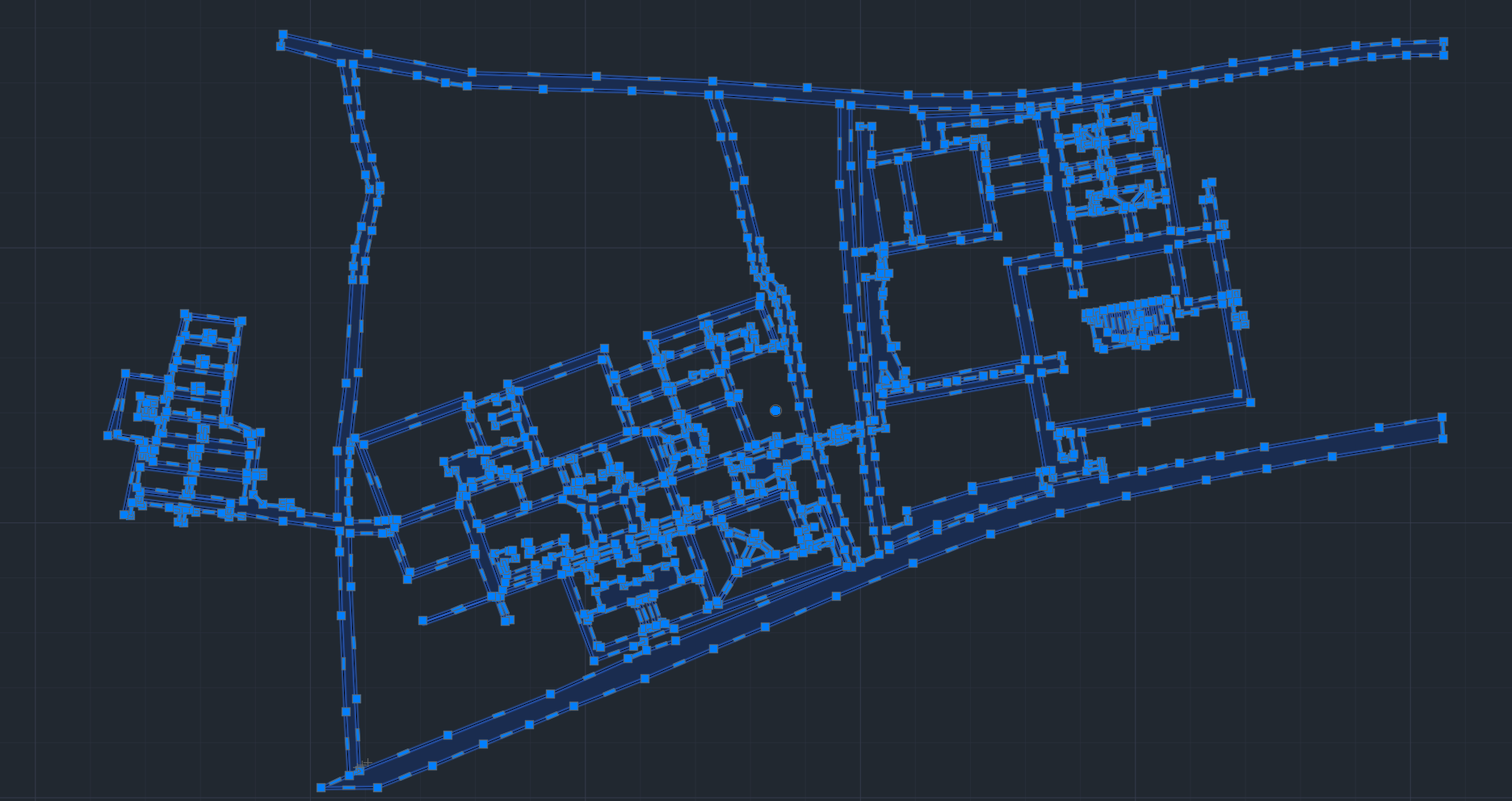

尝试绘制校园地图PCB，在dxf文件中绘制了校园地图路径，并对路径进行了填充，希望通过嘉立创EDA导入后作为阻焊层，但是导入以后发现整个图都被填充了（图1是dxf文件，图2是EDA导入dxf界面，图3和图4分别是导入后的2D和3D效果（只截了部分））#嘉立创PCB#
已尝试解决的方法及结果

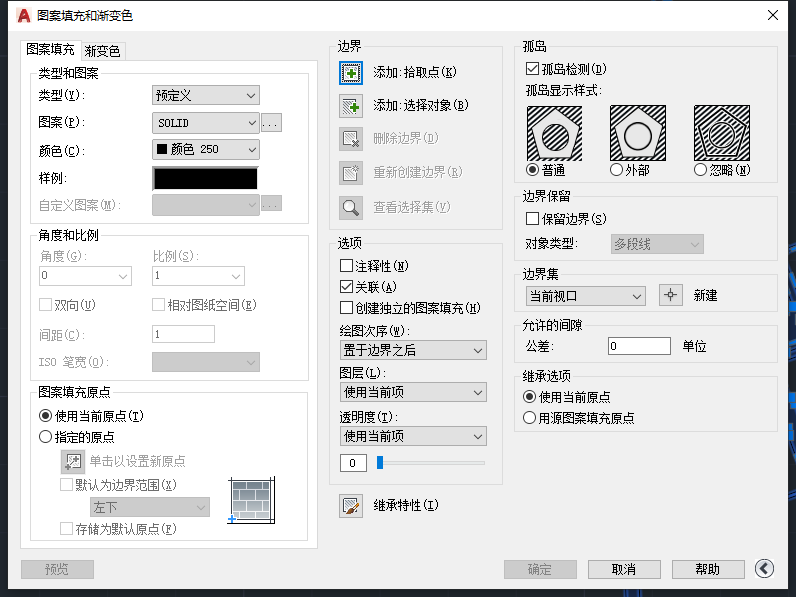

CAD中我使用了explode命令全选了图形进行了打散（显示hatch不能被打散），填充时的设置界面如图所示，孤岛检测普通和外部均尝试过，没有作用
#嘉立创PCB#
嘉立创EDA
全部评论 默认 最新
极云
2025-07-31 04:53:41 来自江西
回复
先作为线条层导入然后转成阻焊层呢？
山有扶苏 作者
2025-07-31 09:47:32 来自山东
回复
您说的线条层是丝印层吗，我刚试了下问题依然存在。立创客服跟我说只能导入线条不能导入填充，我看我只能重新在立创里再填充一遍了
极云
2025-07-31 10:12:25 来自江西
回复
你是想要光线条变成阻焊层？他的逻辑有点像CREO，没有识别到独立的你想要的封闭区域，会把他认为的封闭区域作为整体去填充。再着他那个不能识别CAD的图元 等元素，只能识别CAD的线条，会把CAD的样条曲线出来后导进EDA会变成一个个点。CAD用公式生成的线条他也识别不了。看来只能自己填充了。
嘉立创EDA小吴 官方
2025-07-30 10:50:56 来自广东
回复
加您**了，您把DXF文件发我们看看。
